Stridsvagnsmina 5 (Strvm5)

Home VapenStridsvagnsmina 5 (Strvm5)
Fakta Stridsvagnsmina 5 - Strvm 5
M4730–000301 Stridsvagnsmina 5
Höjd: 77 mm
Diameter: 332 mm
Höjd med bryttändare: 162 mm
Vikt: 10,5 kg varav 10 kg Trotyl
Detonator: Bryttändare till Strvm 5, Stridsvagnsmintändare 4, 15 och 16.
Utlösningstryck bryttändare: Centrumbelastning 3500 N (ca 350 kg), Kantbelastning 1750 N (ca 175 kg)
Förpackning: Minlåda om 2 minor, 25 kg Pall om 30 lådor 800 kg. alt. Minhäck om 9 minor, 115 kg. Pall om 6 Häckar, 700 kg
Pris:  1 152,00 kr (FM Prislista 2003)

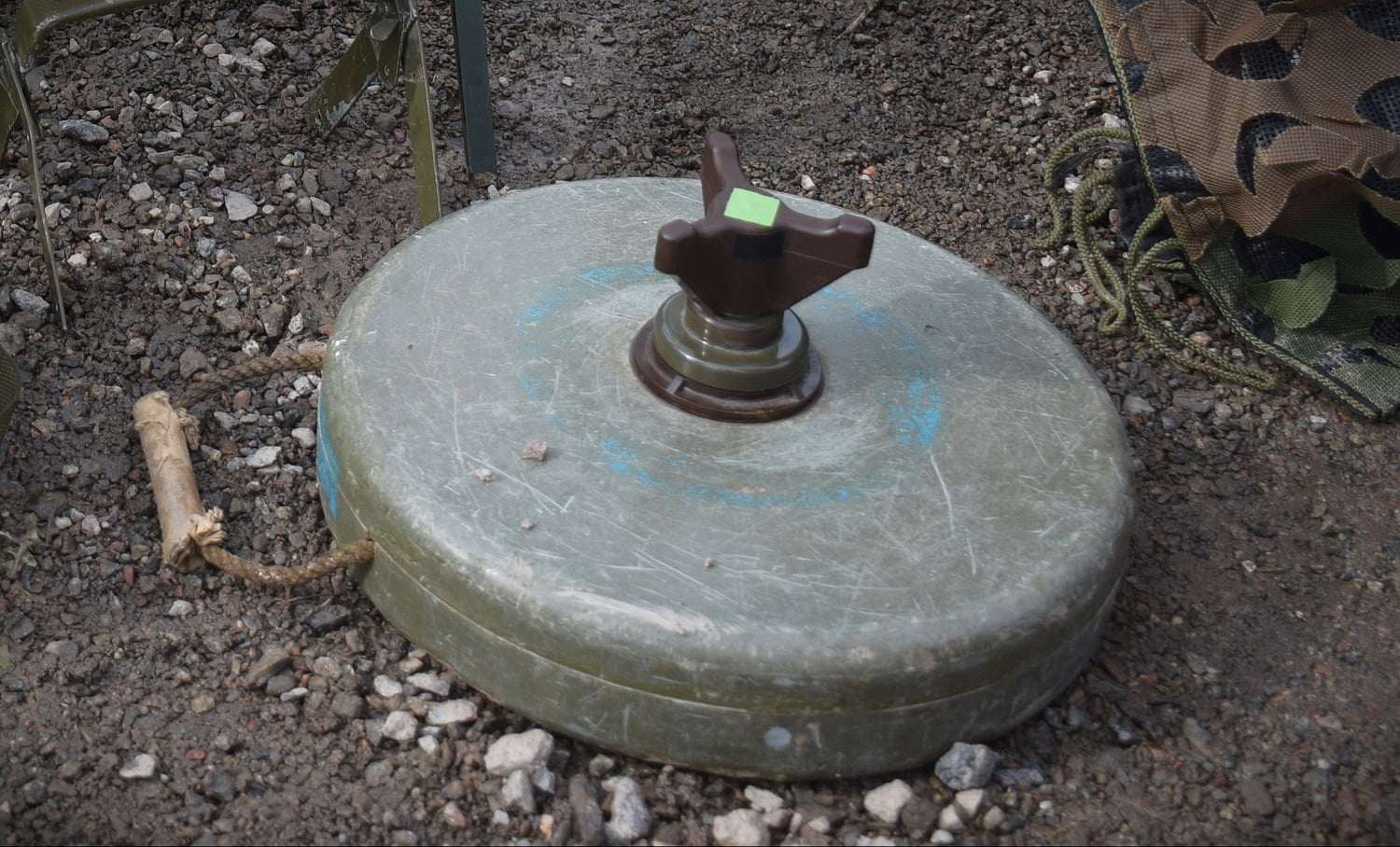

Stridsvagnsmina 5 (Strvm 5) är Försvarsmaktens standardmina mot bepansrade fordon. Minan har en klassisk och väl beprövad rund konstruktion,  fylld med 10 kg sprängämne som kan användas med flera olika mintändare.

Konstruktionen är ometallisk vilket gör att den inte upptäcks med metalldetektorer, om inte en mintändare med metall används. Minkroppen består av 10 kg trotyl med ett ytskikt av ingjuten glasfiberväv.

Minan kan förbättras genom att man lägger på en 10 mm tjock stålskiva med ett uppborrat hål för tändaren. Vid detonation pressas stålsplitter in genom fordonets bottenpansar och ger god splitterverkan inne i fordonet. DOCK gör metallen att man lätt kan hitta minan mha en metalldetektor. (Källa SoldF 2001)

Detonatorer – Mintändare

Stridsvagnsmina 5 Mintändare Foto: ©2016 Henrik Svensk

Stridsvagnsmina 5 Mintändare Foto: ©2016 Henrik Svensk

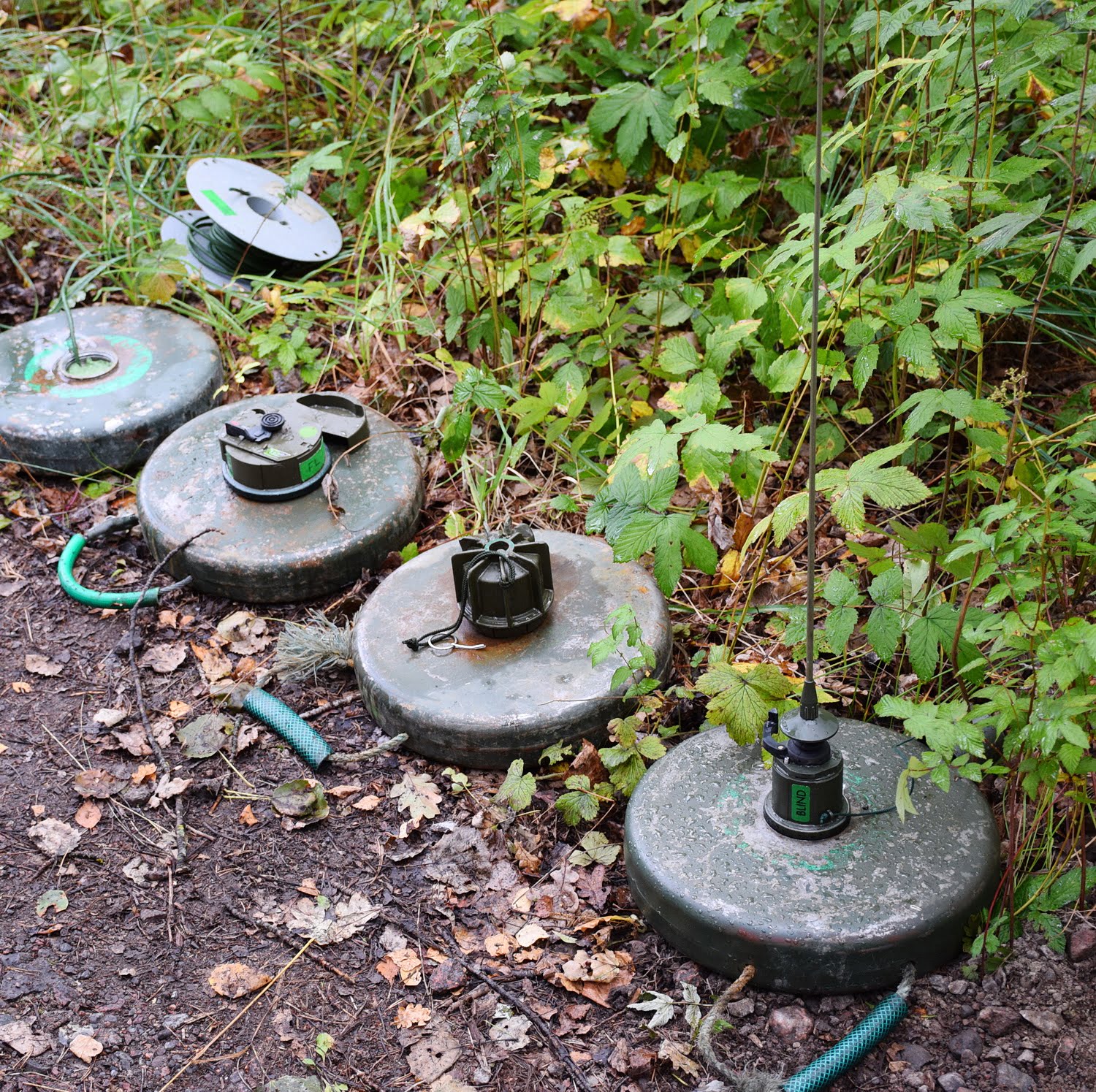

Till minan finns ett antal olika detonatorer, så kallade mintändare. Vanligen används Bryttändare 5, kallad brytkryss, som kräver en belastning motsvarande 1 750 N (ca 175 kg). Detta gör att minan inte utlöses om någon råkar trampa på en apterad mina under själva utläggningen. Eftersom minan inte utlöses av att man trampar på den så riskerar man heller inte att fientlig trupp upptäcker minan genom att den sprängs om en fotsoldat kliver på den. Om den hade gjort det hade fienden lätt kunna kringgå minorna och på så vis hade man inte slagit de huvudsakliga målen, fordonen. Det finns flera olika mintändare som kan användas till  Stridsvagnsmina 5.

Stridsvagnsmintändare 4

Stridsvagnsmina 5 Stridsvagnsmintändare 4 Foto: ©2016 Henrik Svensk

Stridsvagnsmina 5 Stridsvagnsmintändare 4 Foto: ©2016 Henrik Svensk

Stridsvagnsmintändare 4
M4705-410799 Stridsvagsnmintändare 4
Höjd över minan: 92 mm, 122 mm med anslutningsdon.
Diameter: 100 mm
Vikt: 0,5 kg
Detonator: 3,4 g Hexogen
Detonator i anslutningsdon: 1,1 g Hexogen
Utlösningsbelastning: 1000 N
Armeringstid: 5 min
Förpackning: Låda om 16 tändare, 20 kg
Pall om 12 lådor, 255 kg.

Stridsvagnsmintändare 4 är en tryckutlöst mintändare som kan användas till stridsvagnsmina 5. Stridsvagnsmintändaren är försedd med röjningsskydd vilket försvårar röjning av minan.
Tändaren kan med en särskild adapter även användas i de äldre stridsvagnsminorna, m/47 -m/52.

Stridsvagnsmintändaren är inte återsäkringsbar. I övrigt påverkas inte minans grundegenskaper. Körs minan över under armeringstiden blir det en blindgångare.

Anslutningsdonet kan även användas om man vill använda mintändaren som försåtständare. Pentylstubin träs då genom hålen i anslutningsdonet. Mintändaren bör dock vara i vertikalt läge annars blir tändaren trögare.

Mintändare 15

Stridsvagnsmina 5 Stridsvagnsmintändare 15 Foto: ©2016 Henrik Svensk

Stridsvagnsmina 5 Stridsvagnsmintändare 15 Foto: ©2016 Henrik Svensk

Mintändare 15

M4705-410801 Mintändare 15
Höjd över minan: 110 mm (till sprötfäste)
Diameter: 65 mm
Sprötets längd: 650 mm
Vikt: 0,4 kg
Sprängämnets vikt: -pentyl, blyazid, tetrazin 0,11 g, hexogen 5,8 g
Utlösningsbelastning: Då sprötet böjs 30 grader eller vid tryck 2000 N
Armeringstid: Mintändare 15 är armerad omedelbart efter osäkring.
Prestanda: Fullbreddsutlösning mekanisk spröttändare
Utlösningstryck Spröt: 30 grader utböjning av spröt, ca 150 N(15 kg) med fördöjning.
Utlösningstryck bryttändaren: ca 2000 N(ca 200 kg)
Förpackning: Låda om 10 tändare, 10 kg Pall om 27 lådor, 300 kg

Mintändare 15 är en fullbreddsutlösande mintändare avsedd för stridsvagnsmina 5. Ett spröt på mintändaren ger den dess fullbreddsverkande egenskaper.

Mintändaren har en liten fördröjning för att den även skall ha verkan om stridsvagnen är utrustad med minvält, plog eller liknande.

Mintändaren är återsäkringsbar och kan därefter åter utläggas.

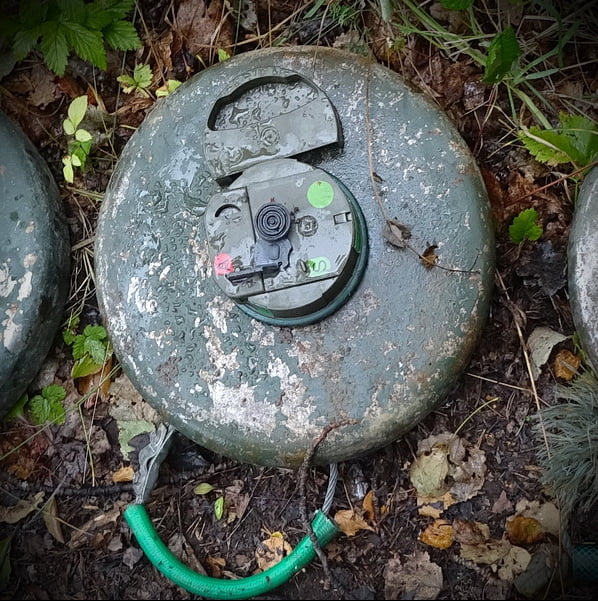

Mintändare 16

Stridsvagnsmina 5 Stridsvagnsmintändare 16 Foto: ©2016 Henrik Svensk

Stridsvagnsmina 5 Stridsvagnsmintändare 16 Foto: ©2016 Henrik Svensk

Mintändare 16

M4705-411301 Mintändare 16
Höjd över minan: 70 mm
Diameter: 115 mm
Vikt: 0,65 kg
Höljesmaterial: Polykarbonat och Aluminium
Sprängämnets vikt(detonator): 3,7 g Hexogen
Prestanda: Fullbredsverkande, Rubbningsskyddad.
Armeringstid: 4 min, full funktion efter 8 min
Livslängd: ca 5 månader efter armering
Förpackning: Låda om 10 tändare, 15 kg
Pall om 12 lådor, 200 kg

Mintändare 16 är en fullbreddsutlösande mintändare avsedd för stridsvagnsmina 5. Mintändaren är försedd med röjningsskydd som utlöser osäkrad armerad mintändare vid rubbning av minan.

Mintändarens huvudsensor utlöser mintändaren vid de förändringar i det omgivande magnetfältet som inträffar då en stridsvagn eller annat större fordon kör över mintändaren.

Mintändaren går inte att återsäkra.

Efter ca 5 månader kortsluts batteriet och därefter kan den endast detonera om man kör över minan. Mintändaren påverkas inte av EMP (ElektroMagnetiskPuls) eller tryck från närliggande detonationer. Mintändaren kan även användas som försåtständare.

Video

Verkan av Stridsvagsnmina 5 på Volvo 740



Mer information

Smålands Militärhistoriska Sällskap • SMHS

Källor

Sidan är skapad i samarbete med Robert Gustafsson och Lennart Fjellman

SoldR Mtrl Minor 2001
M7742-101231

Soldatreglemente Gemensam Materiel (Sold Mtrl G)
Försvarsmedia 1990
M7742-101031

Soldatreglemente för Soldaten i fält 2001 (SoldF 2001)
Försvarsmakten i samarbete med Aerotech Telub Information & Media AB, 2001
M7742-100002



Leave a Reply

Lämna en kommentar
Cancel Reply

SoldF på Instagram

  • #stridsvagnssöndag 🇸🇪 Stridsvagn 122 (Strv122) Swedish version of the 🇩🇪 German main battle tank Leopard 2A5.  In service since 1996.

Photo by @doedkoett Erik Gustavsson 2002.

#tanks #mainbattletank #tankers #tanksftw #weaponfanatics #heavyweapons #leopardtank #leopard2 #stridsvagn #strv122 #swedisharmy #swedisharmedforces #försvarsmakten #mechanized #warmachine #soldier #militaryphotography #120mm #tankporn  #militarygeek #igmilitary #militaryvehicle #germansteel #soldaten #panzer #soldf  #svfm #försvarsmakten #panzerwaffe #camouflage
  • #FighterFriday  this week we have to repost this sexy 🇸🇪 JAS 39E Gripen in a brand new livery. 😍

#jas39gripen #flygvapnet #svfm #swedishairforce #soldf #saab #aviationdaily #aviationgeek #aviationphotography #saabinthesky #instaplane #jetfighter #smartfighter #swedisharmedforces #jetfighter #avgeek #soldf
  • 🇸🇪 Swedish and 🇺🇸 American SOF operators during exercise Aurora 17.

Photo: Jimmy Croona @croona_swcomcam /Swedish Armed Forces

#specialforces #sog #aurora17 #svm #swcomcam #försvarsmakten #swedisharmedforces #swedishspecialforces #soldf #soldier #usspecialforces #militaryphoto #nightvision #uh60blackhawk #combatcamera #specialförband #pewprofessional
  • Swedish Helicopter 14 - NH90 with a Bambi bucket. 🚁💦🔥 The Swedish Armed Forces' helicopters have been able to fight wild fires with Bambi buckets since the 1970ies.
During the early 2000 the medium heavy helicopters Hkp 4 Vertol 107 and Hkp 10 Super Puma were phased out and also the overall cost cutting of the armed forces was made. The armed forces were even forbidden to buy dedicated equipment and train to support the civil society in case of emergency.
It became quite apparent as a bad move in the 2014 wildfires when the civilian fire services could not aquire enough contracted private helicopters to carry out the water bombing.
Now the armed forces have bought new Bambi buckets for Hkp 14 NH 90 and Hkp 16  Blackhawk.
#helicopter #nh90 #helikopter14 #helikopter16  #uh60blackhawk  #firefighter #wildfire #bambibucket #firehelicopter #militaryhelicopter #swedisharmedforces #swedishairforce #instahelicopter #rotorwing #helihub #svfm #soldf  #helikopterflottiljen #försvarsmakten
  • #stridsvagnssöndag  Stridsvagn 122 - Leopard 2A5 in the snow ❄️🇸🇪 Photo: @bjurmell
#svfm #stridsvagn #tanksftw #mainbattletank #tankers #swedisharmedforces #swedisharmy #försvarsmakten #armylife #armoured #militaryweapons #militaryphoto #soldf  #armén  #wartoftastridsvagnskompani #panzerwaffe #panzer #leopard2
  • 🇸🇪👮Swedish Police Helicopter  Bell 429 SE-JPX. Manufactured in 2014, retrofitted by Patria in 2015.
The BELL 429 replaced the older Eurocopter EC135. 7 Bell 429 were bought in 2014 and additional 2 in 2018.

#polis #polishelikopter #unitedbluelight #heliporn #helihub #rotorwing #rotarypower #aviationgeek #aviationdaily #avporn #aviationphotography #police #policehelicopter #cop #bellhelicopter #bell429 #swedishpolice
  • #FighterFriday
🇸🇪 Swedish Air Force SAAB 39C Gripen  delivering some #chemtrails 🤯😂 Photo:  Jörgen Nilsson @jn_photo.se

#avgeek #avporn #aviationgeek #aviationporn #aviation #aviationlovers #aviationdaily #aviationphotography #saab #saabinthesky #fmflygdag2019 #military #militaryaircraft #militaryaviation #svfm #soldf #instaplane #flygvapnet #swedisharmedforces #swedishairforce
  • The new 🇸🇪 Swedish mortar carrier Granatkastarbandvagn 90 (Grkpbv90) built on a Combat Vehicle 90 (Cv90) chassis. It's a manual and cost effective system with two120 mm mortars.
It has a crew of four: 2 loaders,1 driver and 1 Vehicle commander who is also the fire team leader.
40 vehicles are to be delivered.
Photo : @granatkastarpluton_p4

#skaraborgsregemente #lifkompaniet #försvarsmakten #svfm #grk #grkpbv90 #hägglunds #hagglunds #baesystems #mortar #swedisharmedforces #swedisharmy #mortars  #granatkastare #soldf  #120mm #combatvehicle #cv90  #stridsfordon90 #weaponsofwar #militaryweapons #armoured #instamilitary
  • #weaponwednesday 🇸🇪 Swedish assault rifles Automatkarbin 5 A/B (Ak 5B sharp shooter version on top with 4x SUSAT sight)

These are the old classic versions of Ak 5 that became the standard weapons of the Swedish Armed Forces in 1986. Used until replaced in 2006 by the rebuilt modernized version Ak 5C with picatinny and red dot sight. The weapon is a modified FN FNC.
Weight with one magazine
Ak 5A: 4.5 kg
Ak 5B: 5.4 kg
Caliber 5.56×45 mm NATO

#svfm  #swedisharmedforces #weaponfanatics #weaponsdaily #assultrifle  #fabriquenationale  #automatkarbin #soldf #rifle  #weapons #armylife #army #swedish #swedisharmy  #militaryweapons #picoftheday #pewpew #pewpewlife #556 #försvarsmakten #automatkarbin #instaguns #weaponporn #fnherstal

Följ oss!

SoldF på Twitter

Follow @soldfcom
SoldF.com Retweeted · jn-photo.se @JnAviPhoto
2019/12/07 @ 5:07
#saab J 35J Draken #saabsaturday #swafhf #fmflygdag2019 https://t.co/u4Kj8l7Hi3
View on Twitter
SoldFcom photo
19
0
SoldF.com Retweeted · F 21 Luleå @svfmf21
2019/12/06 @ 8:19
Och här har ni tiderna för alla flygflottiljernas julgransflygningar. Dela gärna.
https://t.co/TG50FdnwAb https://t.co/M1xNpvu7Mm
View on Twitter
SoldFcom photo
13
0
SoldF.com Retweeted · jn-photo.se @JnAviPhoto
2019/12/06 @ 8:17
#fighterfriday feat. #svfm #saab 39C Gripen från Skaraborgs Flygflottilj F 7, Såtenäs. #Flygvapnet https://t.co/aplOP8atAK
View on Twitter
SoldFcom photo
14
0

Följ oss

Om SoldF.com

SoldF Icon
SoldF.com är en inofficiell webbplats om vapnen, materielen, fordonen, utrustningen, mm som finns i Sveriges Försvarsmakt.

SoldF.com är helt privatägd, drivs utan vinstintresse och är inte förbunden med Sveriges Försvarsmakt.

RSS SoldF Forum

  • Okänd soldat (2017) visas på SVT2 i kväll
    Med anledning av Finlands nationaldag så visas Okänd Soldat från 2017 på SVT2 kl 21.45 i kväll (ej tillgänglig på SVTPlay). Förr i tiden visades alltid den svartvita versionen från 1955 på SVT, men jag minns inte om det också var av samma anledning eller om det var på nyårsdagen eller nåt sånt. Den går […]
  • Visby syns dåligt på radar
  • 80e Mek brig, Alakurtti, Ryssland
    Hej, Sitter och efterforskar lite angående den 80e Mekaniserade brigaden i Alakurtti, Ryssland, ca år 2000-2015. Finns en trevlig länk med en interaktiv karta över ryska styrkor i dagsläget: https://www.gfsis.org/maps/russian-military-forces Av denna karta kan man utläsa lite om antal fordon, antal kompanier, vapenslag m.m. Men det har visat sig vara notoriskt svårt att hitta någon […]

© 1997 - 2019 — SoldF.com

  • Hem
  • Om SoldF.com
  • SoldF Shop
