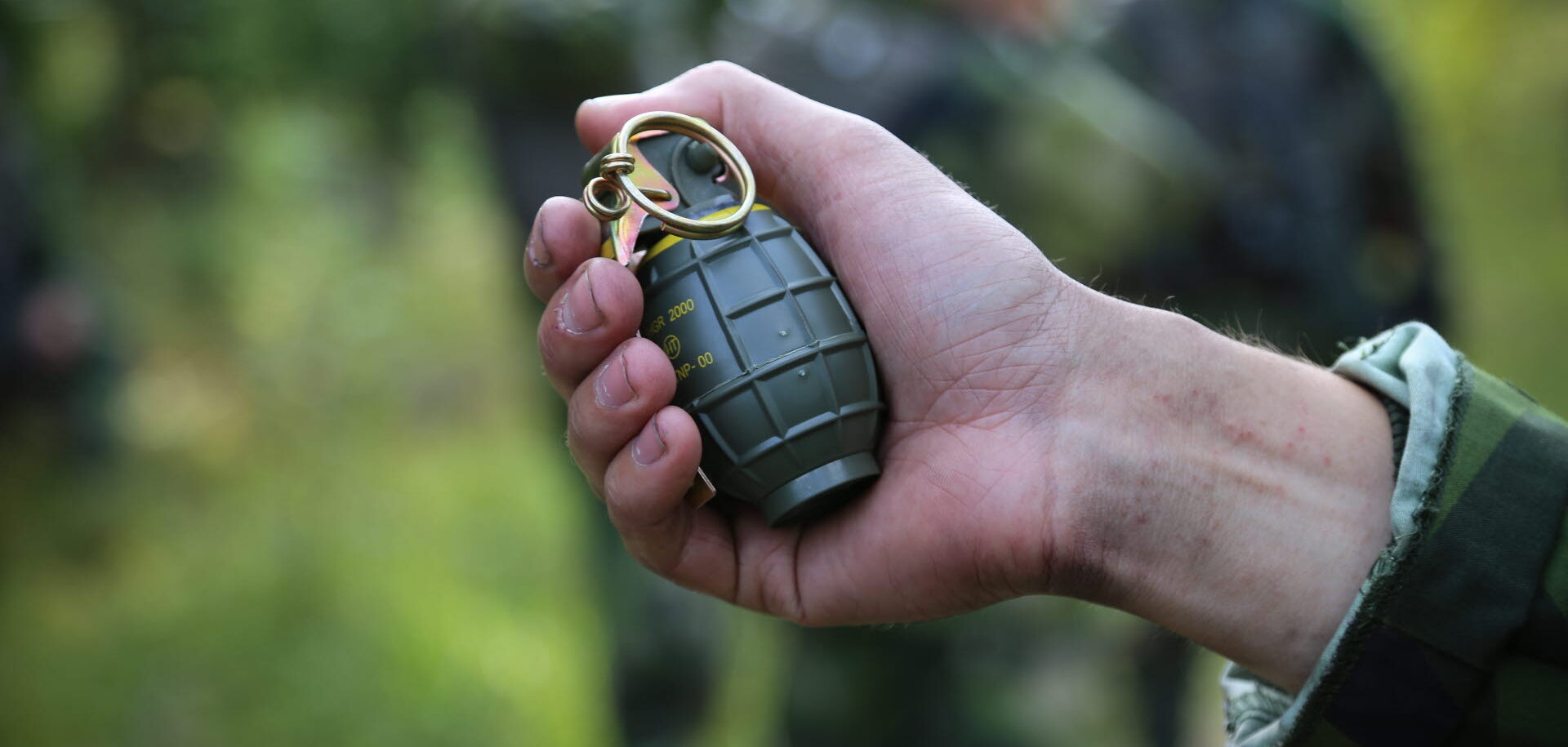

Utvald bild: Spränghandgranat 2000 Foto: ©2021 Anna Palm/Försvarsmakten
Höjd: 94 mm
Diameter: 52 mm
Antal stålkulor: ca 230 st a’ 2,5 mm
Antal splitter vid detonation: ca 1100 + 230.
Verkansområde: 5 m ², 9 m enligt Jane’s ¹
Splittervikt: genomsnitt 90 mg¹
Fördröjning: 3,5 sekunder ², 4-5 sekunder enligt Jane´s¹
Verkansladdning: Hexotol
Temperaturområde: Operativt: -40°C till +70°C ¹
Förpackning: Låda (ammunitionslåda 95) 12 spränghandgranater inklusive handgranattändare med mekanism som är monterad, vikt ca 5,5 kg.
Tillverkare: Titanite S.A., Frankrike (Titanobel)
Spränghandgranat 2000 (Shgr 2000 ) är en handgranat avsedd att bekämpa trupp med hjälp av splitter- och tryck-verkan HE-APERS-FRAG – High-Explosive Anti-Personnel, Fragmentation.
Granaten är tillverkad av franska Titanite S.A, numera Titannobel under namnet LU 213. I Frankrikes försvarsmakt heter den DF Modèle F1 och användes bland annat i Afghanistan.
Granaten är tillverkad med ett skal i plast med rutmönster för bättre grepp, innanmätet består av sprängämnet hexotol som omges av ett 100 g hölje med en förfragmenterad stålspiral som ger ca 1100 splitter. I toppen och botten finns totalt 230 st små stålkulor med en diameter av 2,5 mm.
Fördröjningstiden från att samtliga säkringar har utlösts till detonation är 3,5 sekunder enligt SoldR Mtrl Vapen ², 4-5 sekunder enligt Jane’s¹
Det dödliga verkansområdet är ca 5 m i diameter enligt SoldR Mtrl Vapen ² (9 m enligt Jane’s¹), men man får splitterskador även om man befinner sig längre ifrån.
Litet riskområde
Granaten är särskilt framtagen för att ha ett litet riskområdet, stående trupp skall vara utom risk från 22 m enligt Jane’s ¹, enstaka splitter kan förekomma ända upp till 50 m enligt SoldR Mtrl Vapen Handgranater ². Detta är betydligt kortare riskavstånd än de äldre svenska handgranterna Spränghandgranat 56 (Shgr 56) som har ett par hundra meter och Spränghandgranat 90 (Shgr 90) som har 100 m.
Ett litet riskområde är bra för att skydda egen trupp samtidigt som granaten har ett snarlikt verkansområde som granater med betydligt större riskområde. Granaten har god tryckverkan i slutna rum men det fria är det begränsat till det närmaste området.
Säkring
Precis som Spränghandgranat 90 (Shgr 90) är att det bara är två säkringar och inte tre som på Spränghandgranat 56 (Shgr 56).
Säkringarna är: handgranatsringen och grepen, dvs man bara behöver dra ut säkringsringen och kasta (grepen lossnar i luften efter kastet).
Varning!
Handgranattändaren med mekanism är sammanfogade till en enhet vid fabrik och får inte delas.
Källor
1: IHS Jane’s Weapons Ammunition 2014 [PDF]
2: SoldR Mtrl Vapen Handgranater
Försvarets Materielverk och
AerotechTelub Information och Media AB, 2000
M7742-101191
3. https://titus2h.e-monsite.com/pages/contemporaine/45-grenades-explosives-contemporaines.html
