Ubåtsräddningsfartyg HMS Belos III (A214)

Home Fartyg och båtarUbåtsräddningsfartyg HMS Belos III (A214)

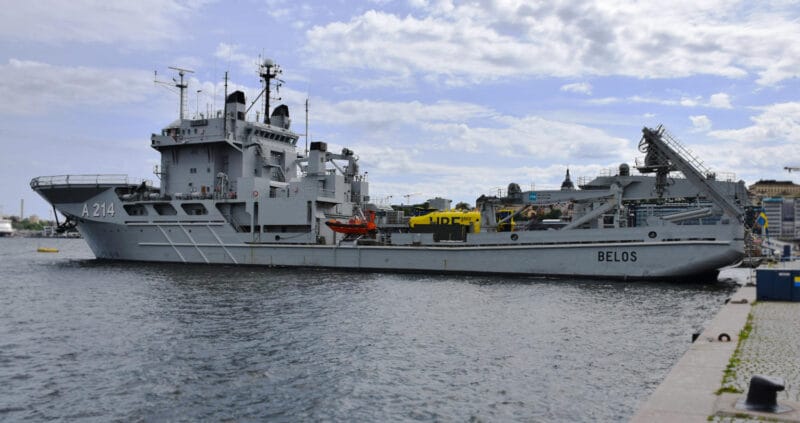

Fakta: A214 HMS Belos III

Längd: 104,9 m
Bredd: 18 m
Djupgående: 5,1 m
Maxfart: 13 knop
Deplacement: 6 150 ton
Beväpning: relingslavett för Kulspruta 58
Motorer: 5 st MAN 9ASL 25/30-motorer dieselelektrisk drift
Effekt: 2 313 hk/per diesel
Framdrivning: Två roderpropellrar  vardera 1840 kW, tre bogpropellrar
Besättning: 40 man (varav 30 officerare)
Sjösatt: 1985
I tjänst:  April 1993 –

IMO: 8308288
Callsign: SELT
MMSI: 265402000
Övrigt: Tryckkammare, dykklocka, dykfarkoster, helikopterplatta, 5 st kranar.

Tillverkare: Scheepswerf De Hoop B.V, Lobith, Nederländerna

HMS Belos är flottans ubåtsräddningsfartyg och tillsammans med den medförda ubåtsräddningsubåten URF (UbåtsRäddningsFarkost) utgör de Flottans ubåtsräddningssystem vid Första ubåtsflottiljen i Karlskrona.



HMS HALLAND and HMS BELOS during submarine rescue exercise DYNAMIC MONARCH

HMS Belos och ubåten HMS Halland under övningen Dynamic Monarch,16 maj 2014. Foto: © NATO photo Flt.SGT ARTIGUES/FRAF

Konstruktion

Ursprungligen byggdes fartyget som ett civilt dyk och supportfartyg (DSV – Dive Support Vessel) för offshoreindustrin av det nederländska varvet De Hoop. Fartyget är isförstärkt, har en stor helikopterplatta i fören och utrustad med tryckkammare, dykarklockor och flera olika dykfarkoster.
Fartyget har så kallad dynamisk positionering MOSHIP som med hjälp av sina navigationsinstrument använder motorerna för att hålla en exakt position över t.ex ett vrak eller dykplats istället för att ankra.

Fem olika kranar finns ombord vilka har lyftkapacitet på 5, 6, 10, 55 och 100 ton, där 55 tons kranen är den aktre A-kranen.

HMS Belos Däck Foto: ©2019 Per Handspik

HMS Belos Däck Foto: ©2019 Per Handspik

Tryckkammare

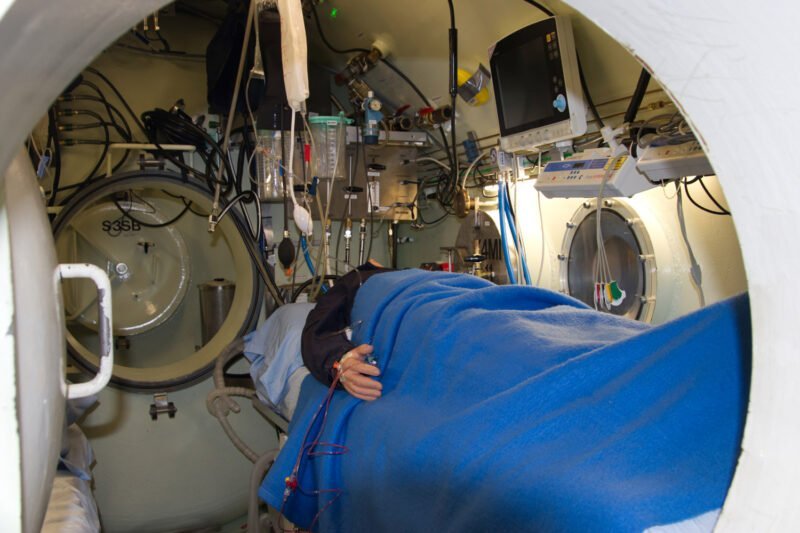

Tryckkammare HMS Belos Foto: ©2019 Per Handspik

Tryckkammare HMS Belos Foto: ©2019 Per Handspik

HMS Belos är utrustat med TUP – Transfer Under Pressure, ett system som gör att man kan överföra den räddade besättningen från ubåtsräddningsfarkosten till tryckkamrarna under samma lufttryck de utsatts för i den havererade ubåten. På så vis kan man kontrollerat ta dem tillbaka till normalt lufttryck utan att riskera dykarsjuka. Systemet är dimensionerat för att klara ett tryck motsvarande msx 50 m djup.

Tryckkammarsystemet består av tre cylindrar uppdelade i fyra huvudkammare och har en kapacitet på 40 personer totalt.

Historia

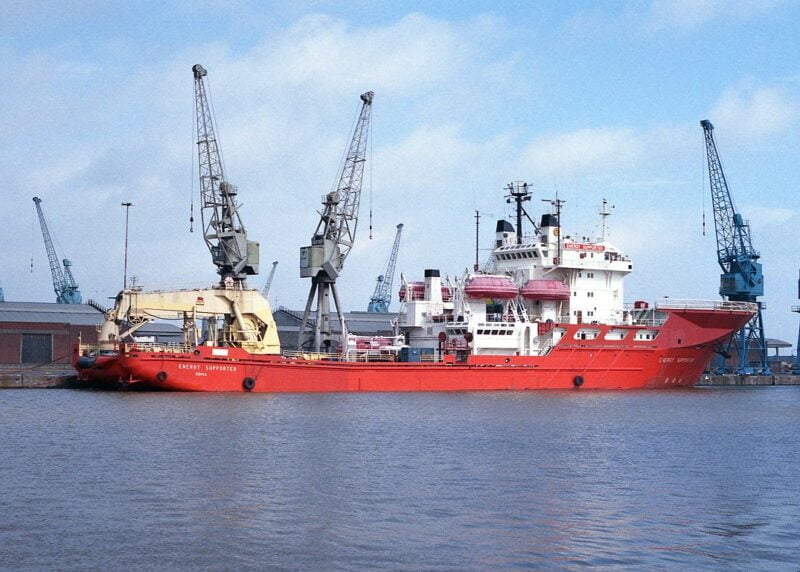

Energy Supporter Foto: © 1988 Patrick Hill

NB314 Energy Supporter Foto: ©1988 Patrick Hill – Shipspotting.com

Fartyget sjösattes 1985 och döptes då till  NB314 Energy Supporter. I mitten av 1992 köptes fartyget av Försvarets Materielverk (FMV) från Scottish Resources och anlände till Sverige i november 1992 för att därefter anpassas för militär tjänst och byggas hon om till ubåtsräddningsfartyg.

I april 1993 togs fartyget i tjänst och fick namnet A214 HMS Belos (III). III står för att det tidigare funnits två andra fartyg vid namn Belos i flottan innan, samtliga har varit ubåtsräddningsfartyg.
2004 deltog hon i bärgningen av signalpaningsflygplanet Tp 79 Hugin, vanligen kallad DC 3:an, som 13 juni 1952 sköts ner av Sovjetunionen under ett spaningsuppdrag.

Under 2005 genomgick fartyget en livtidsförlängning då bl.a. en 55 tons A-kran från Caley Ocean Systems, installation av TUP-systemet, utökad tryckkammarkapacitet och uppgraderat dynamiskt positioneringssystem.

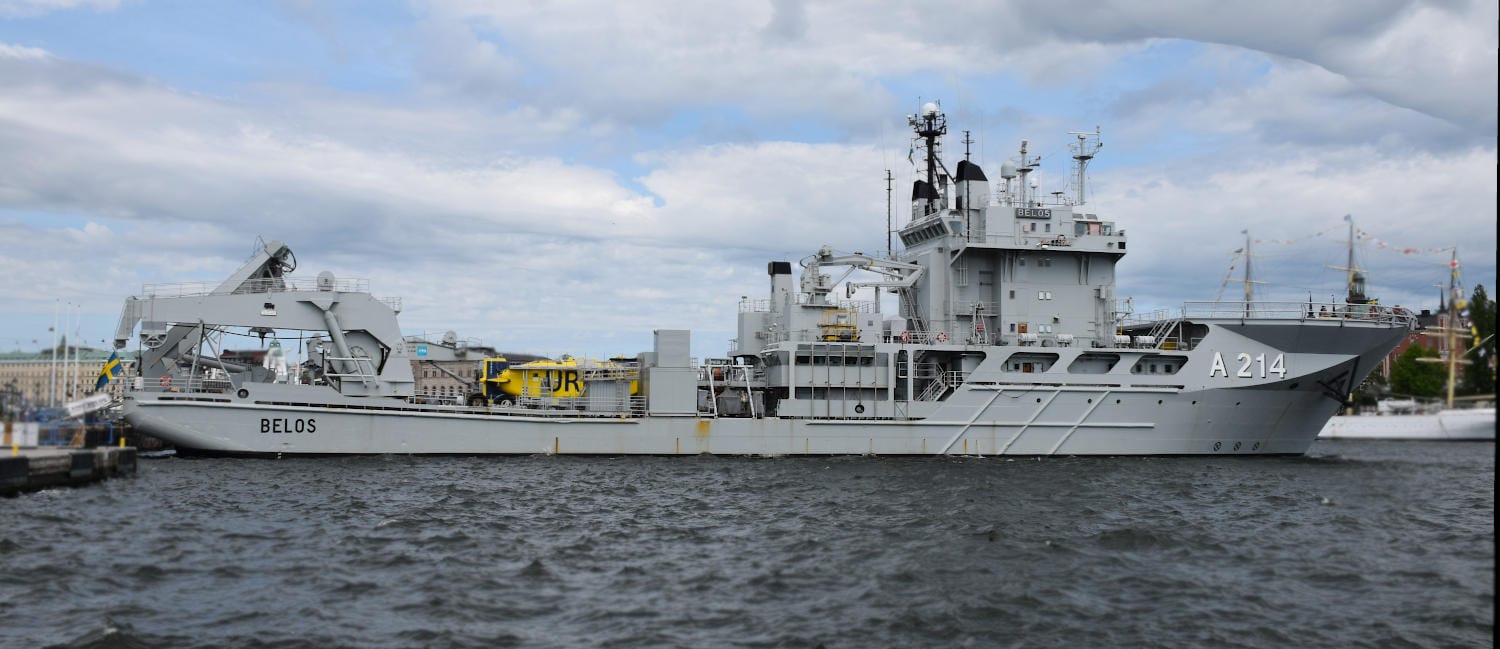

A214 HMS Belos Foto: © Pellehan 2019 -Shipspotting.com

A214 HMS Belos Foto: ©2019 Per Handspik –Shipspotting.com



Internationellt ubåtsräddningssamarbete

HMS Belos och dess TUP-system är kompatibelt med ubåtsräddningsfarkosten LR-5 som ägs av ett brittisk företag men leasas till Australiens flotta och NSRV (NATO Submarine Rescue Vehicle) som ingår i NSRS  (NATO Submarine Rescue System). NSRS ett container-baserat system som kan transporteras och baseras på olika fartyg och som drivs av Norge, Storbritannien, Nederländerna och Frankrike. Räddningsfarkosten NSRV kan ta 14 passagerare per omgång och NSRS-systemet har tryckkammare med plats för 40 personer med TUP (Transfer Under Pressure) och sjukvårdsinrättning.

Sverige har avtal med NSRS (Frankrike, Norge, Storbritannien), Polen och USA om att ge och mottaga hjälp i fall olyckor sker med våra eller deras ubåtar. Detta är särskilt viktigt för Försvarsmakten så att ubåtsverksamheten kan fortgå då URF är på service eller underhåll.

Dykfarkoster

URF – UbåtsRäddningsFarkost

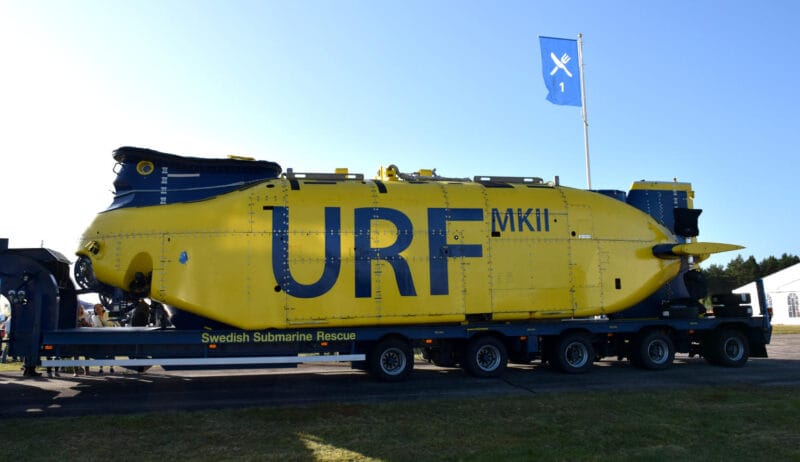

URF AN-225 Foto: ©2016 Rebecka Signäs /Försvarsmakten

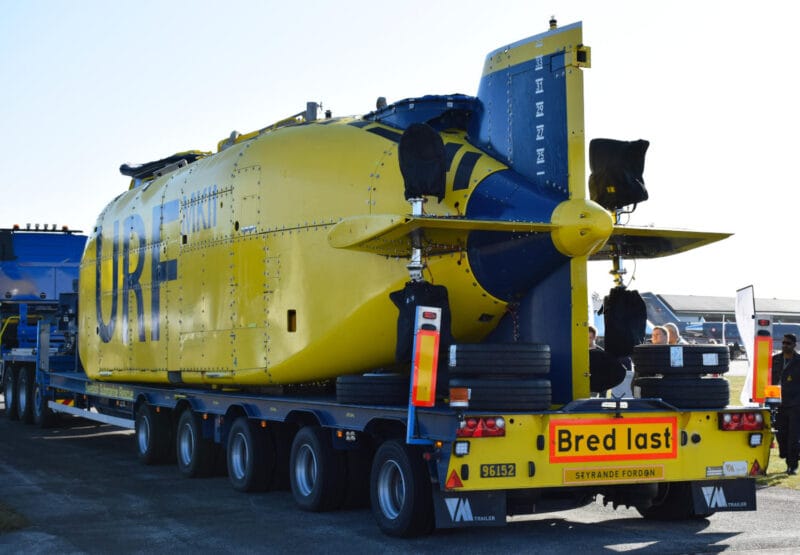

URF lastas med hjälp av en specialbyggd ramp ombord Ukrainsk AN-225 Foto: ©2016 Rebecka Signäs /Försvarsmakten

Fakta: URF - Ubåtsräddningsfarkost

Längd: 13,5 m
Bredd: 3.8 m
Höjd: 4 m
Djupgående: i ytläge 2,8 m
Vikt: 52 ton
Maxfart: 3,5 knop
Motorer: 8 st
Max dykdjup: 460 m
Besättning: 2 piloter, 1 maskinchef, 1 räddningsrums- operatör
Antal räddningsbara samtidigt: 35 personer
Sjösatt: 1978
I tjänst: Augusti 1978 –
Tillverkare: Kockums, Sverige

URF – Ubåtsräddningsfarkost är en DSRV – Deep Submergence Rescue Vehicle, framtagen för att kunna rädda ubåtsbesättningar från Östersjöns djupaste punkter. Farkosten beställdes 1972 och kunde levereras 1978.
Den är ursprungligen konstruerad för att rädda 25 personer och med en dykarsluss. Trots en vikt på över 50 ton kan den utöver framtas på fartyg även fraktas på lastbilstrailer samt i stora transportflygplan typ AN 226.

1984 uppgraderas URF för att kunna rädda en komplett svensk ubåtsbesättning på 35 personer i en omgång. Detta möjliggjordes genom att bort dykarslussen.
Passagerarna kan transporters under ett konstant övertryck och ansluta HMS Belos och utan att minska trycket överföras till tryckkammare för behandling och dekompression för att förhindra dykarsjuka.

URF genomgick under 2012 en livstidsförlängning under drygt 9 månader hos James Fisher Defence i Glasgow, Skottland till en kostnad av 110 miljoner konor och benämns nu URF MkII.

Samtliga delsystem och ett nytt framdrivnings- och styrsystem installerades. Den stora propellern i aktern är borttagen och ersatt med 6 st mindre styrbara propellrar.  I samband med modifieringen målades farkosten om från vit/orange till gul/blå.

Sjöuggla – ROV

Sjöuggla är en fjärrstyrd undervattensrobot (ROV – Remotely operated underwater vehicle) som kan undersöka objekt såsom vrak på stora djup. Namnet Sjöuggla är ursprungligen att produktnamn från företaget Scandinavian Underwater Technology (SUTEC) i Linköping som utvecklade farkosten i början av 1980-talet men har använts på flera andra typer av ROV. FFV (Försvarets Fabriksverk) övertog 1989 SUTEC.  FFV i sin tur övergick 1991 till Celsius AB och köptes år 2000 upp av Försvarskoncernen Saab där farkosterna marknadsförs under namnet SeaOwl

Argus Bathysaurus 44 – ROV

 ROV on HMS Belos

HMS Belos

Kontrollpanel för dykfarkost

Fjärrstyrd undervattensrobot (ROV – Remotely operated underwater vehicle) tillverkad av det norska företaget Argus Remote System AS

Mantis – Madelene, bemannad miniubåt (Avvecklad 2016)

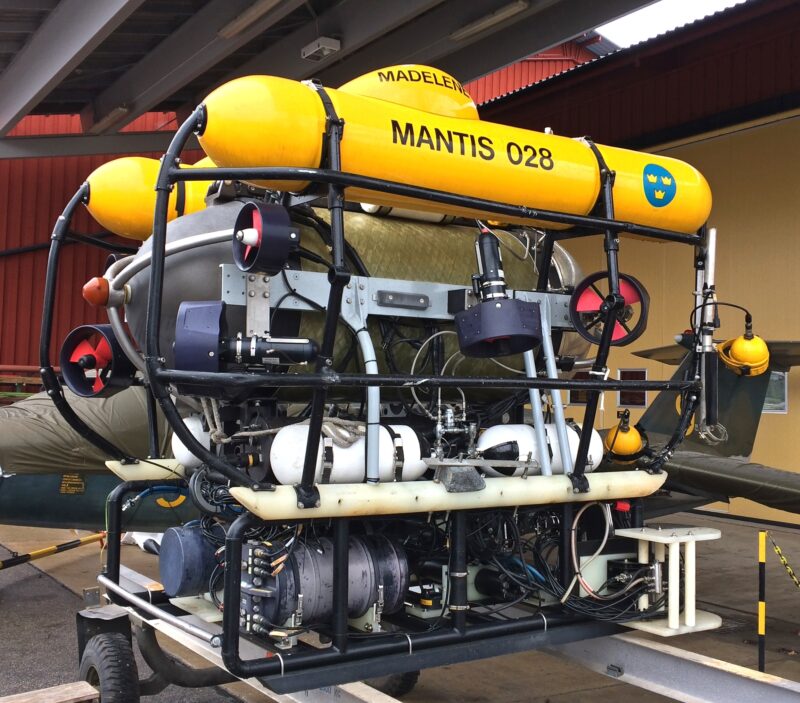

MANTIS Foto: Linnea Holmberg Wensby/Flygvapenmuseum

MANTIS Foto: Linnea Holmberg Wensby/Flygvapenmuseum

Fakta Mantis

Längd 1,95 m
Bredd: 2,2 m
Vikt 1600 kg
Dykdjup: 750 m , konstruerad för 1500 m  och trycktestad till 1000
Dyktid: vid bemannad dykning syrgas för 80 timmar, normalt max 24  timmar.
Strömförörjning: Via kabel samt nödbatteri
Tillverkare: OSEL, Storbritannien

Mantis är en enmans miniubåt med två hydrauliska robotarmar för arbete på mycket stora djup. Farkosten kan även fjärrstyras från moderskeppet då den är ansluten med en kommunikations och strömförsörjningskabel sk. Navelsträng.

Designad av Graham Hawkes och tillverkad i Storbritannien.
Användes under bärgningen av DC 3an Tp 79 Hugin ombord HMS Furusund. Sedan 2016 överförd till Flygvapenmuseum.



Video



Källor

Shipspotting.com – BELOS IMO: 8308288
Wikipedia.org Sverige – HMS Belos A214
Wikipedia.org –  HSwMS Belos (A214)
Försvarsmakten.se – Ubåtsräddningsfartyg Belos
Försvarsmakten.se – Marinbloggen 2012-08-27
Chefsingenjören – Snart som ny 2011-07-17
Jane’s Fighting Ships 2014-2015

Leave a Reply

Lämna en kommentar
Cancel Reply

Följ oss

BESÖK VÅR BUTIK!

SoldF Shop

SoldF på Twitter

Follow @soldfcom
SoldF.com @SoldFcom
2021-04-12 17:01
Nytt på Forumet: Befordringsgång - Hemvärnet: Hej allesammans! Jag hade en liten fråga angående befordringstider i Hemvärnet för chefer då denna information är betydligt klurigare att hitta än för yrkes- och reservofficerer. Ponera att jag just blivit… https://t.co/U2R4M0do4f https://t.co/TiAXFSDD5K
View on Twitter
SoldFcom photo
0
1
SoldF.com Retweeted · Ulf Lundberg🎗 @stora_norrland
2021-04-12 03:48
Hög eldhastighet med Bandkanon 1. https://t.co/DF1eeUZcSX
View on Twitter
SoldFcom photo
4
0
SoldF.com Retweeted · Big Genosse Energy @Scudrobot
2021-04-10 16:35
Ni vet hur det är. https://t.co/W3gPYo8ww1
View on Twitter
SoldFcom photo
16
0

Om SoldF.com

SoldF Icon
SoldF.com är en inofficiell webbplats om vapnen, materielen, fordonen, utrustningen, mm som finns i Sveriges Försvarsmakt.

SoldF.com är helt privatägd, drivs utan vinstintresse och är inte förbunden med Sveriges Försvarsmakt.

About SoldF.com

SoldF Icon

SoldF.com is an unofficial information site about the weapons, vehicles and equipment used by the Swedish Armed Forces.

The items are described in a simple and personal way for both beginners as well as experienced professionals. You will find facts and unique photos of Swedish equipment not found anywhere else. Things you might come in contact with when serving in the Swedish Armed Forces or maybe you just have an interested in.

SoldF.com is privately owned, run by veterans for non-profit and in no way affiliated with the Swedish Armed Forces.

RSS SoldF Forum

  • Skyttesoldat/Stridssjukvård
    Tjena! Fick förra månaden reda på att jag har fått befattningen Skyttesoldat med specialiseringen Stridssjukvård inom Livgardet i Falun som börjar i Januari och har frågor. Vet någon om min GU kommer vara i Falun eller kommer GU vara i Kungsängen och sen specialiseringsutbildningen i Falun? På ett ungefär hur mycket i vikt ska man […]
  • Befordringsgång - Hemvärnet
    Hej allesammans! Jag hade en liten fråga angående befordringstider i Hemvärnet för chefer då denna information är betydligt klurigare att hitta än för yrkes- och reservofficerer. Ponera att jag just blivit plutonschef. Hur lång tid tar det i genomsnitt innan man går vidare till kompanichef och därefter bataljonschef om man har talang och gör bra […]
  • Iranskt spionfartyg i Röda Havet attackerat
    Uppgifterna har ännu inte bekräftats, men ett iranskt handelsfartyg bemannat av iranska revolutionsgardet och som använts som spionfartyg de senaste två åren ska ha attackerats med robot. Okänt av vem eller vilka, men Israel ligger väl nära till hands. Iran och Israel har bedrivit ett ekonomiskt lågintensivt handelskrig nu sedan lång tid. Fartyget ska vara […]

© 1997 - 2021 — SoldF.com

  • Hem
  • Om SoldF.com
  • SoldF Shop
