Larmmina 2

Home VapenLarmmina 2
Fakta Larmmina 2B

M4733–310002 LARMMINA 2B

Höjd: 61 mm
Hölje: Plast
Vikt: Mina: 55g, snubbeltråd: 43 g, totalt: 98g
Sprängämnets vikt: 3,5g+17g (vissel och lyssats)
Verkan: Visselsats ca 5 sekunder, ljussignal ca 12 sekunder
Tändmedel: Eltändare eller slagtändare
Utlösningskraft: 5 N (ca 0,5 kg). Varierande beroende på hur man dragit snubbeltråden, dock oftast mycket liten.
Pris: 49,60 kr/st (FM Prislista 2003)
Övrigt: Ometallisk konstruktion.
Förpackning: Ask om 1 mina. Låda om 36 minor, 7 kg. Pall om 24 lådor, 190 kg

Larmmina 2B Skiss

Larmmina 2B Skiss

Larmmina 2/ Larmmina 2B indikerar i genom ljus i och ljud om någon utlöser minan och försvårar för fienden att obemärkt närma sig ett objekt, post eller annat område man minerat. På så vis förvarnas man om någon närmar sig, ser i vilken rikning de kommer i från och får mer tid att försvara sig.  Minan är väldigt lättutlöst och är svår att upptäcka. Med viss vana går det snabbt och effektivt att minera ett område.

Utlöst Larmmina 2B Foto: ©2003 Henrik Svensk

Utlöst Larmmina 2B Foto: ©2003 Henrik Svensk

Det är viktigt att den egna truppen känner till mineringen och att de förväntade besökarna såsom stridsdomare, befäl, övriga besökare vet var de förutbestämda in och ut-passagerna från det minerade området går.
Vådautlösning röjer din plats, du får göra om mineringen och eventuellt omrgruppera.

Vanligtvis minerar man sin förläggningsplats, observartionsplats eller ett skyddsobjekt som bevakas med hjälp av larmminor.

Minan används mycket under övning i fredstid för att simulera andra typer av minor eller enbart som larmmina. Ljudet som pågår i ca 5 sekunder är likt det från civila s.k. Häxpipor och den har ett brinnande rött sken i ca 12 sekunder.

Pappersboxen som minan kommer innehåller allt du behöver för att göra mineringen. Mina, Snubbeltråd, trädfäste, 2 spikar och en spikmärla för att leda snubbeltråden vid  hög fästpunkt.

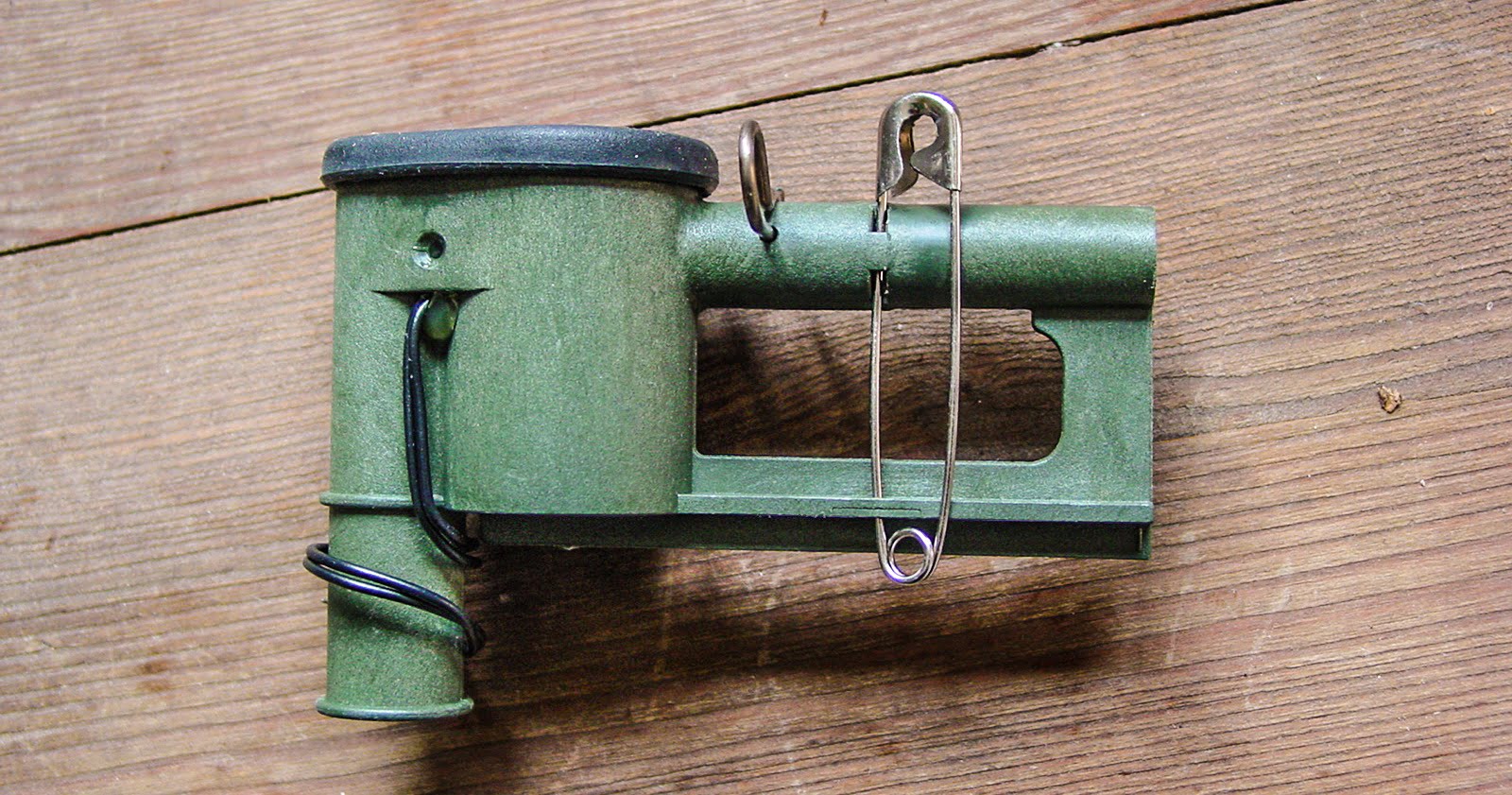

Larmmina 2B med tillbehör Foto:©2002 Henrik Svensk

Larmmina 2B med tillbehör Foto:©2002 Henrik Svensk

Larmmina 2 och Larmmina 2B

De bägge minorna är mycket snarlika men skiljer sig på tre punkter.

  • Larmmina 2 B har en separat säkring. I samband med att Larmmina 2 tas i bruk ska den förses med en särskild säkringssprint.

  • Tändpärlan för eltändning är Klass III för Larmmina 2 och Klass II för Larmmina 2B.

  • Larmmina 2Bs trädfäste har öron för fästrem.

Handhavande

Kontrollera alltid senaste utgåva av SäkR Spräng
http://dokument.forsvarsmakten.se/SakI/sakr_2017/webb/SakR_Spr/Spr_Kap_05/Spr_Kap_05.htm

Hörselskydd – Vid aptering och desaptering av larmmina ska hörselskydd (hörselskyddspropp eller hörselskyddskåpa) användas.

Övningsledare ska tillse att personal, utan hörselskydd, inte kan komma att exponeras för hörselskadligt impulsbuller från larmminan på kortare avstånd än 3 m.

Hög eller låg fästpunkt

Minan kan fästas antingen högt eller låg

  • Låg fästpunkt, lägre än 2 m, endast kontrollerad utlösning med elektrisk tändning är tillåten.

  • Hög fästpunkt, minst 2 m.

Både hög och låg fästpunkt får användas. Vid hög fästpunkt leds snubbeltråden genom en märla lodrätt rakt nedanför så att utlösaren  dras ur i rätt riktning.

Uppsättning: (inom parentes avser elutlösnings alt.)

1. Montera fästet med spik, fästrem eller snubbeltråd.
2. Tryck in och vridfast minkroppen på fästet.
3. Fäst snubbeltråden i bortre fästpunkten. (Drag ut tändkabeln) Sträck endast lätt, spänn inte tråden pga risken för vådautlösning.
4. Fäst märlan över snubbeltråden. (Anslut tändkabeln till minans eltändare)
5. Fäst snubbeltråden i utlösaren. (Koppla tändkabeln till tändapparaten).
6. Öppna utlösaren.
7. Osäkra genom att avlägsna säkringssprinten.

Nedtagning: (inom parentes avser elutlösnings alt.)

1. Sätt i säkringssprinten. (Lossa tändkabeln från tändapparaten)
2. Stäng utlösaren. (Lossa tändkabeln från minans eltändare)
3. Lossa snubbeltråden och tag bort minkroppen.
4. Tag bort fästet och märlan.
5. Rulla snubbeltråden. (Rulla in tändkabeln)

Video

Failed to load media. URL not valid. Please check WordPress Codex.

Diskutera på SoldF Forum

https://forum.soldf.com/topic/3218-larmmina/

Källor

Säkerhetsreglemente Spräng 2017

Soldatreglemente för vapenmateriel, Spräng- och tändmedel [PDF] (SoldR Mtrl Spräng- o tändm), 2002 års utgåva (M7742-101121)
