Terrängbil 11 / 13 – Tgb 11 – Tgb 13

Home FordonTerrängbil 11 / 13 – Tgb 11 – Tgb 13
Fakta Terrängbil 11 - Terrängbil 13

(inom parentes  Terrängbil 13 – Tgb 13)
Längd: 4,35 m (5,35 m)
Bredd: 1,9 m
Höjd: 2,17 m
Tjänstevikt: 2 400 kg (2 820 kg)
Totalvikt: 3 300 kg (4 400 kg)
Max Släpvikt: 1500 kg (2 000 kg)
Maxlast: 900 kg (1 580 kg)
Motor: Rak 6 cyl vätskekyld Volvo B30 A motor
Motorstyrka:117 hk (86 kW) vid 4 000 varv/min
Vridmoment: 206 Nm (21 kpm) vid 2 500 varv
Drivmedel: Bensin, 84 liters tank.
Växellåda: Manuell
Antal hjul/drivna hjul: 4×4 (6×6) framhjul kan kopplas ur.
Axelavstånd: 230 cm (230+105 cm)
Spårvidd Fram/bak: 154 cm (154/154 cm)
Vändradie: 5,8 m (7,2 m)
Max hastighet: 80 km/h (70 km/h)
Passagerare: Förare + 6 st

Markfrigång: 38 cm
Vadningsförmåga: 70 cm
Stigningsförmåga: 39° ( 31°)
Sidlutningförmåga: 22°
Beväpning: Kulspruta 58 monterad i lavett på taket. Vissa versioner med Pv-pjäs/-robot.
Tillverkare: Volvo

Terrängbil 11 (Tgb 11) och dess övriga versioner är en vidareutveckling av Volvos tidigare Tgb 903, populärt kallad “Valpen” eller Laplander. Tgb 11 eller Volvo C300 som serien civilt heter, är konstruerad för att kunna framföras på både landsväg och i terräng. Bilen har visat sig ha mycket bra terrängframkomlighets egenskaper och har nu varit i tjänst under många år.

Konstruktion

Komponentgemenskapen mellan de olika modellerna är mycket hög. Fordonen är byggda på stel ram med stela hjulaxlar med portalväxlar upphängda i bladfjädrar. Karossen är en frambyggd plåtkaross med avbärarlister i trä. Fordonen driver på samtliga hjul, men framhjulsdriften kan kopplas ur inifrån förarhytten.

På landsväg kan fordonen nå hastigheter på strax över 80 km/h. Tgb 11 som är den kortaste av fordonen blir på grund av det relativt korta hjulavståndet och den höga tyngdpunkten, i förhållande till bilens bredd, väldigt skakig och sladdrig vid höga hastigheter.

Förarhytten

I den svenska terrängen är det fördelaktigt med relativt smala fordon och bredare fordon som t.ex. HUMVEE skulle ha stora svårigheter att kunna komma fram längs de smala skogsstigarna.

Vid terrängkörning kopplas allhjulsdriften och diffretialspärrar in för maximal terrängframkomlighet. Tyvärr drar fordonet mycket bränsle och en dieselmotor hade kanske varit att föredra. Många civila ägare byter ut Volvo B30-motorn mot annat diesel-alternativ för att minska driftkostnaderna.

Historia

Försvarsmakten började under 1960-talet diskutera om en ersättare till Tgb 903 Valpen/Laplander. Grundkonceptet var man nöjd med men nya uppgifter ställde nya krav.

De nya kraven var bl.a.

  • Större utrymmen
  • Större lastförmåga
  • Bättre terrängframkomlighet
  • Upp till 16 man trupptransport för att ersätta cykeltolkning vilket var praxis vid denna tidpunkt.
  • Amfibiskt spanings/jägar-fordon (ströks senare av kostnadsskäl)

1967 påbörjades arbetet. Konstruktören Nils Magnus “Måns” Hartelius som skapat Valpen fick även denna gång uppgiften att ta fram den nya modellen.

“Projekt 4140”, den nya terrängbilsgenerationen, omfattade ett flertal varianter både två, tre och fyraxliga. Den fyraxliga åttahjulsdrivna versionen ströks senare ur programmet pga kostnadsskäl och marginell prestandaförbättring.

Den tvåaxliga grundversionen, kodnamn “4141”, var bredare men för övrigt ganska lik Valpen. Motorn var Volvos B20 (82 hk).

Den treaxliga versionen, kodnamn “4143” försågs med B30 motorn (3-liters sexan från Volvo 164). För att motorn skulle passa bättre i en terrängbil, dvs få en högre och jämnare vridmomentskurva, trimmades den ned till 117 hk.

Under 1972 tillverkades en liten förserie av basversionen på 61 fordon som testades flitigt av både FMV och Volvo.

Följande förändringar genomfördes efter provserien.

  • B20 motorn i 4141 ersattes mot samma B30 motor som 4143
  • Ny utformning av dörrar, fönster, kofångare.
  • Bredare och kraftigare portalaxlar (mindre risk för vältning)
  • Under försommaren 1974 startade serietillverkningen.

Vinnare Paris – Dakar 1983

1983 ställde Volvo Lastvagnar upp i det välkända ökenrallyt Paris-Dakar. Med två team och bilar med endast mindre modifikationer lyckades de vinna loppet i klassen lastbilar upp till 10 ton. Detta trots att besättningen vare sig hade erfarenhet av biltävlingar eller körning i ökenterräng. De små modifikationer som gjordes var: utanpåliggande störtbåge, 310 liters extratankar, kommunikationsradio och topplockspackningar för afrikabensin.

Modeller

Det finns ett flertal olika modeller av Volvo C300 serien för olika uppgifter och funktioner, även civila.

I Försvarsmakten finns bl.a. följande:
Tgb som börjar med siffran 11 är vidareutvecklingar av den tvåaxliga Tgb 11.
Bilar som börjar med siffran 13 är vidareutvecklingar av den treaxliga Tgb 13.
Även Tgb 20 är treaxlig. Inom parentes (civila beteckningen/projektnamn).

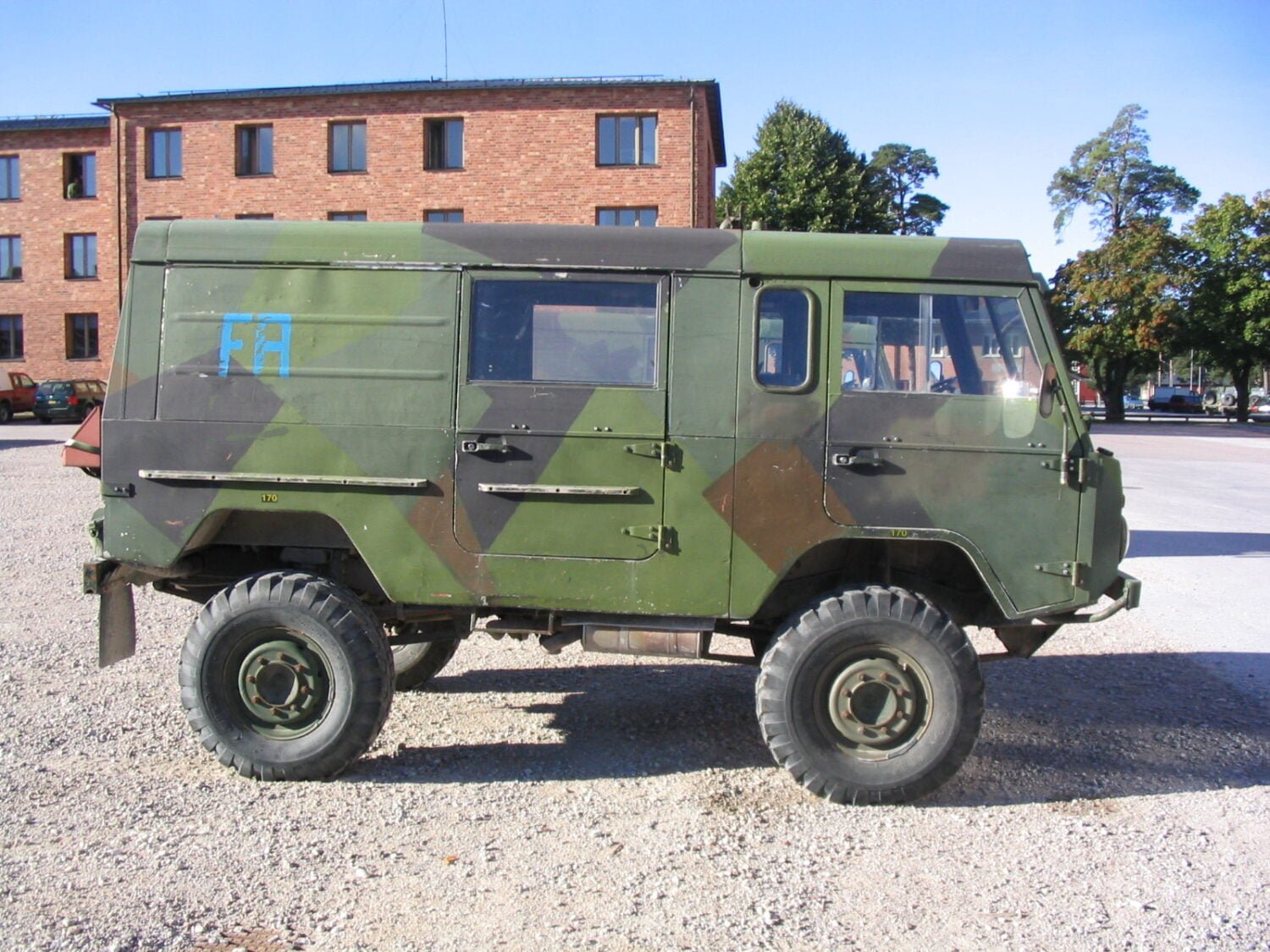

Terrängbil 11 – Tgb 11 (C303/4141)

Grundversionen och den vanligast förekommande militära bilen i Försvarsmakten. Används ofta av plutonsstab och vid rekognoscering. Finns/Fanns nästan alltid 2 st Tgb 11 vid varje skyttepluton.

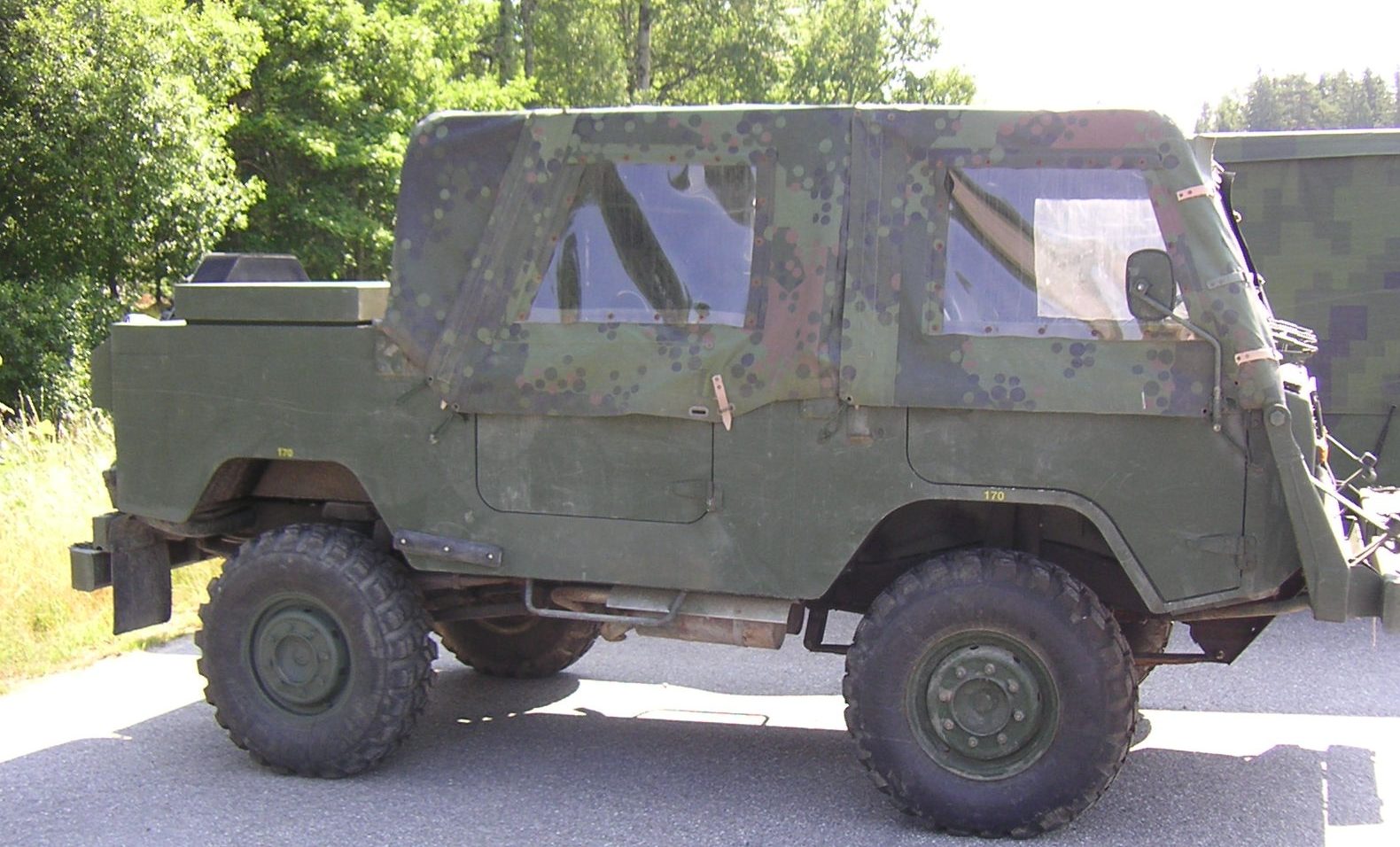

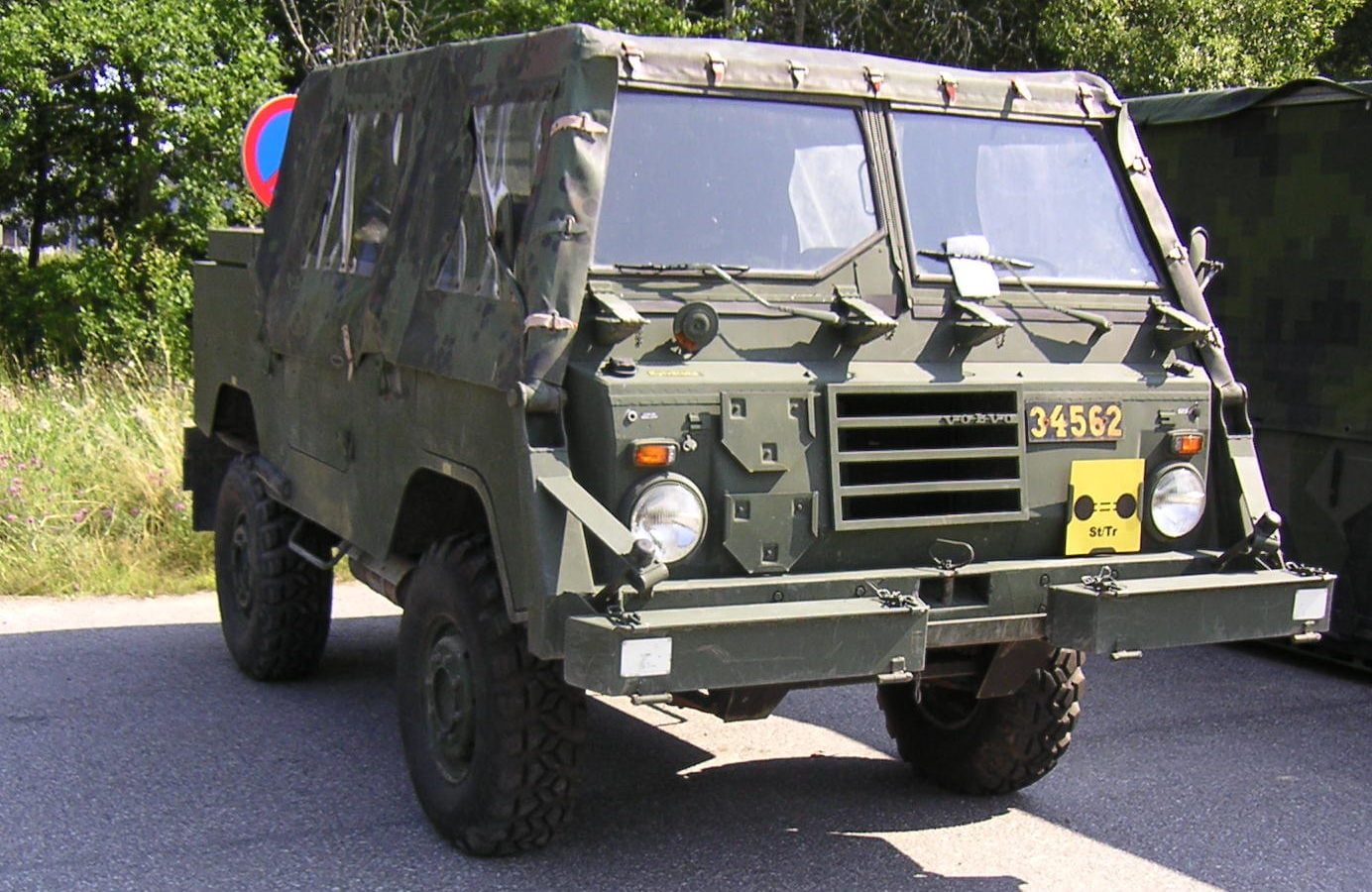

Pansarvärnspjästerrängbil 1111 – PvPjTgb 1111 (C303/4151)

Pansarvärnspjästerrängbil 1111 - PvPjTgb 1111

Pansarvärnspjästerrängbil 1111 – PvPjTgb 1111 Foto: ©2004 Henrik Svensk

Pansarvärnspjästerrängbil 1111 - PvPjTgb 1111

Pansarvärnspjästerrängbil 1111 – PvPjTgb 1111 Foto: ©2004 Henrik Svensk

Två axlar men utan tak. Bilen är avsedd för pansarbekämpning, ursprungligen med 9 cm pansarvärnspjäs, men även med Rb 56 Bill.

Terrängbil 1112/1113 – Tgb 1112/1113 (C303/4141)

Radioterrängbil med två axlar. Har fyra radionät och tråd-anslutningar. I övrigt som standard Tgb 11. Personal: 3 st radiooperatörer.

Terrängbil 13 – Tgb 13 (C304/4143)

Terrängbil 13

Terrängbil 13 Foto: ©2016 Henrik Svensk

Mycket lik Terrängbil 11, skillnaden är att Terrängbil 13 har två stycken drivande bakaxlar och är en meter längre i bakdelen. Därav även vissa prestandaskillnader.

Terrängbil 1312 – Tgb 1312 (C304/-)

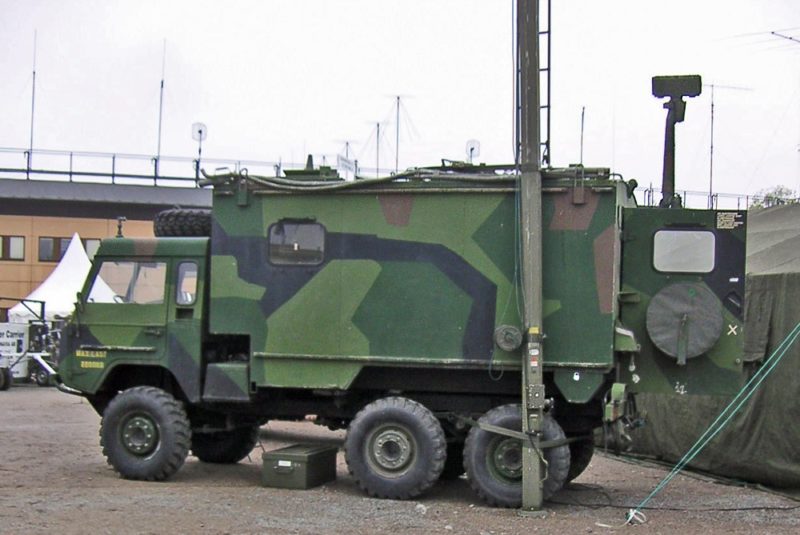

Radioterrängbil 13

Radioterrängbil 13 Foto: ©2006 Henrik Svensk

Radioterrängbil med tre axlar. Har en separat sambandshytt. Bilen har till uppgift att förbättra räckvidden av radiosambandet.

Terrängbil 1313 – Tgb 1313 (C304/-)

Stabsterrängbil med tre axlar och separat sambandshytt för stridsledning.

Terrängbil 1314A/1314B – Tgb 1314A/1314B (C304/-)

Sjukvårdstransportbil med tre axlar och separat extra rymligt sjukvårdsutrymme med plats för 4 stycken bårar och akututrustning.

Tgb 1314. Foto: ©1999 MekB 8.

Terrängbil 20 – Tgb 20 (C306/4163)

Terrängbil 20

Terrängbil 20 Foto: ©2003 Henrik Svensk

Trupptransportbil med 3 axlar. Trupptransportflak med kapelltak. Plats för upp till 16 soldater på träbänkar. Lär mer på sidan om Terrängbil 20 »

Video

Icke producerade prototyper

Prototyp Terrängbil 12 Amfibisk – Tgb 12 (-/4142)

Under 1972-73 gjordes försök med 5 prototyper i “Projekt 4142”. Dessa var en variant av Tgb 13 med luftintag och avgasrör rakt ovanför motorn. Taket hade delvis kapell för snabb evakuering. Framdrivning med vattenjet-aggregat. Modellen ströks ur programmet när det var dags för massproduktion p.g.a. kostnadsskäl.
Mer information »

Prototyp Terrängbil 20 8×8 – Tgb 20 8×8 (-/4230)

8×8 Prototyp av C304 som från början var tänkt som Tgb 20.
19 soldater + förare rymdes. God hindertagningsförmåga, men C306 hade så bra framkomlighetsförmåga att merkostnaden inte ansågs komma till sin rätt.
Endast ett exemplar byggdes, men skrotades sedan till två släpkärror.
Mer information »

1 Comment

Leave your reply.
  • Stefan John
    · Svara

    2021-04-10 at 12:49 e m

    Hej jag söker en Volvo tgb 11

    var kan jag köpa en sån

Leave a Reply

Lämna en kommentar
Cancel Reply

Följ oss

BESÖK VÅR BUTIK!

SoldF Shop

SoldF på Twitter

Follow @soldfcom
SoldF.com @SoldFcom
2021-04-13 04:01
Nytt på Forumet: Skyttesoldat/Stridssjukvård: Tjena! Fick förra månaden reda på att jag har fått befattningen Skyttesoldat med specialiseringen Stridssjukvård inom Livgardet i Falun som börjar i Januari och har frågor. Vet någon om min GU kommer vara i… https://t.co/zkbzJaPE3r https://t.co/K3MmWnqHrj
View on Twitter
SoldFcom photo
0
0
SoldF.com @SoldFcom
2021-04-12 17:01
Nytt på Forumet: Befordringsgång - Hemvärnet: Hej allesammans! Jag hade en liten fråga angående befordringstider i Hemvärnet för chefer då denna information är betydligt klurigare att hitta än för yrkes- och reservofficerer. Ponera att jag just blivit… https://t.co/U2R4M0do4f https://t.co/TiAXFSDD5K
View on Twitter
SoldFcom photo
0
1
SoldF.com Retweeted · Ulf Lundberg🎗 @stora_norrland
2021-04-12 03:48
Hög eldhastighet med Bandkanon 1. https://t.co/DF1eeUZcSX
View on Twitter
SoldFcom photo
4
0

Om SoldF.com

SoldF Icon
SoldF.com är en inofficiell webbplats om vapnen, materielen, fordonen, utrustningen, mm som finns i Sveriges Försvarsmakt.

SoldF.com är helt privatägd, drivs utan vinstintresse och är inte förbunden med Sveriges Försvarsmakt.

About SoldF.com

SoldF Icon

SoldF.com is an unofficial information site about the weapons, vehicles and equipment used by the Swedish Armed Forces.

The items are described in a simple and personal way for both beginners as well as experienced professionals. You will find facts and unique photos of Swedish equipment not found anywhere else. Things you might come in contact with when serving in the Swedish Armed Forces or maybe you just have an interested in.

SoldF.com is privately owned, run by veterans for non-profit and in no way affiliated with the Swedish Armed Forces.

RSS SoldF Forum

  • Skyttesoldat/Stridssjukvård
    Tjena! Fick förra månaden reda på att jag har fått befattningen Skyttesoldat med specialiseringen Stridssjukvård inom Livgardet i Falun som börjar i Januari och har frågor. Vet någon om min GU kommer vara i Falun eller kommer GU vara i Kungsängen och sen specialiseringsutbildningen i Falun? På ett ungefär hur mycket i vikt ska man […]
  • Befordringsgång - Hemvärnet
    Hej allesammans! Jag hade en liten fråga angående befordringstider i Hemvärnet för chefer då denna information är betydligt klurigare att hitta än för yrkes- och reservofficerer. Ponera att jag just blivit plutonschef. Hur lång tid tar det i genomsnitt innan man går vidare till kompanichef och därefter bataljonschef om man har talang och gör bra […]
  • Iranskt spionfartyg i Röda Havet attackerat
    Uppgifterna har ännu inte bekräftats, men ett iranskt handelsfartyg bemannat av iranska revolutionsgardet och som använts som spionfartyg de senaste två åren ska ha attackerats med robot. Okänt av vem eller vilka, men Israel ligger väl nära till hands. Iran och Israel har bedrivit ett ekonomiskt lågintensivt handelskrig nu sedan lång tid. Fartyget ska vara […]

© 1997 - 2021 — SoldF.com

  • Hem
  • Om SoldF.com
  • SoldF Shop
