Prickskyttegevär 90/ 90B (Psg90)

Home VapenPrickskyttegevär 90/ 90B (Psg90)
Fakta: Prickskyttegevär 90

Accuracy International L96A1 AW
Kaliber: 7,62 x 51 mm NATO
Vikt: Vapen med kikarsikte och tomt mag: 6,19 kg
Laddat vapen (kikare, rem, mag+10 ptr): 6,66 kg
Pipa: 657 mm, 6 st högervridna räfflor, räffelstigning 254 mm/varv
Benstöd: 459 g
Magasin: tomt: 143 g  fullt: (9 ptr) 364 g
Transportlåda (tom): 7,34 kg
Längd: 1184 mm
Magasin: 9 ptr/st
V0: 850 m/s (Normalprojektil 7,62/10 PRJ)
DMAX: 3943 m (elevation=34°)
Antagen i Försvarsmakten: 1990
Övrigt: Reservsikte avtagbart dioptersikte med stolpkorn.
Tillverkare: Accuracy International, England

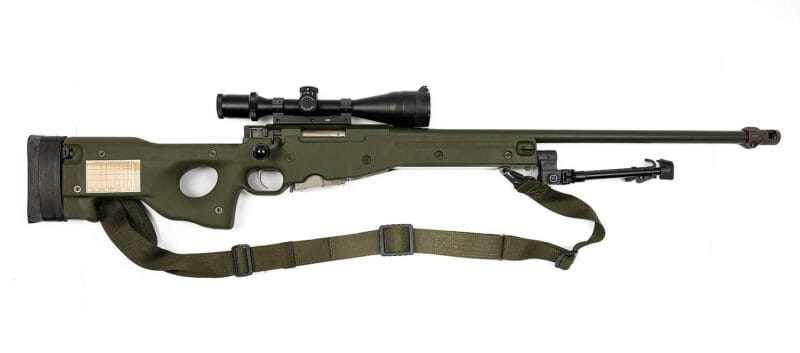

Prickskyttegevär 90 (Psg 90) är ett repetergevär med cylindermekanism av typen vridlås i kaliber 7,62 x 51 mm NATO (.308).
Vapnet har en mycket god precision och laddas manuellt om efter varje skott.
Till det yttre och funktion är vapnet mycket likt en civil älgstudsare men har en annan konstruktion där den synliga stommen enbart är ytterhöljen fästa på en intern aluminiumstomme. På stommen har sedan vapnets övriga delar fästs modulärt. Pipan av högkvalitativt rostfritt stål är friliggande för att minimera påverkan från grepp eller rem. Patronerna matas från löstagbara magasin om 9 patroner.
Sidodelarna (Psg 90 2 delar, Psg 90 B, 7 delar) är av nylonmaterial som varken påverkas av fukt eller temperatur.

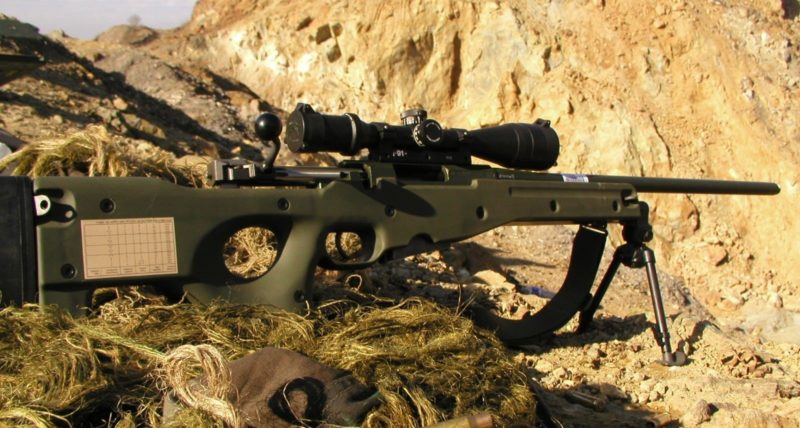

Psg 90 liggandes i skjutriktningen.

Psg 90(A) liggandes i skjutriktningen.
Foto: ©2002 Nicklas Nessemo

Historia

Ursprungligen utvecklades vapnet av det brittiska tvåmansföretaget Accuracy International för civilt olympiskt skytte en modell som kallades PM – Precision Marksman. Ett antal vapen köptes av specialförband såsom brittiska SAS som också kom med värdefull feedback på förbättringar för militärt bruk.
Accuracy International deltog sedan halvt seriöst i en en upphandling om 1000 gevär av Brittiska MOD som de 1982 vann och vapnet fick då beteckningen L96A1.

Kraven på ett riktigt prickskyttegevär i Försvarsmakten växte i samband med att man tog de gamla Mausergevären (m96) ur bruk. Istället för att ha ett renodlat prickskyttegevär användes Automatkarbin 4 med ett 4x kikarsikte för skarpskyttar.

Dessa vapen uppfyllde dock inte kraven för ett prickskyttevapen, varför de under sena 1980-talet började man se sig om efter ett riktigt prickskyttevapen. Under åren 1983-89 testades ett antal vapen och Accuarcy Internationals L96A1 modifierades för att passa bättre i svenska förhållanden till -40°C. Bl.a. räfflor i slutstycket  för att inte frysa fast och pistolgrepp och varbygel anpassades för att kunna hanteras med tjocka handskar. Modellen kom att benämnas L96A1 AW där AW står för Arctic Warfare. I oktober 1990 beställde FMV 800 st L96A1 AW.

Försöksmodell Accuracy International PM

Försöksmodell Accuracy International PM Foto: CC BY Armémusem

Sikte Prickskyttegevär 90 – Kikarsikte 90

Fakta Kikarsikte 90
Optiskt riktmedel Kikarsikte 90 (Psg 90) – Hensoldt 10 x 42 MILDOT
Förstoring:
10 ggr
Objektivdiameter: 42 mm
Synfält: 42 streck
Ögonavstånd:  69 mm
Parallaxfritt: 300 m
Övrigt: Tritiumbelyst, MIL DOT
Tillverkare: Hensoldt, Tyskland

Hårkors

Hårkors Kikarsikte 90

Hårkors Kikarsikte 90 – Hensoldt 10 x42

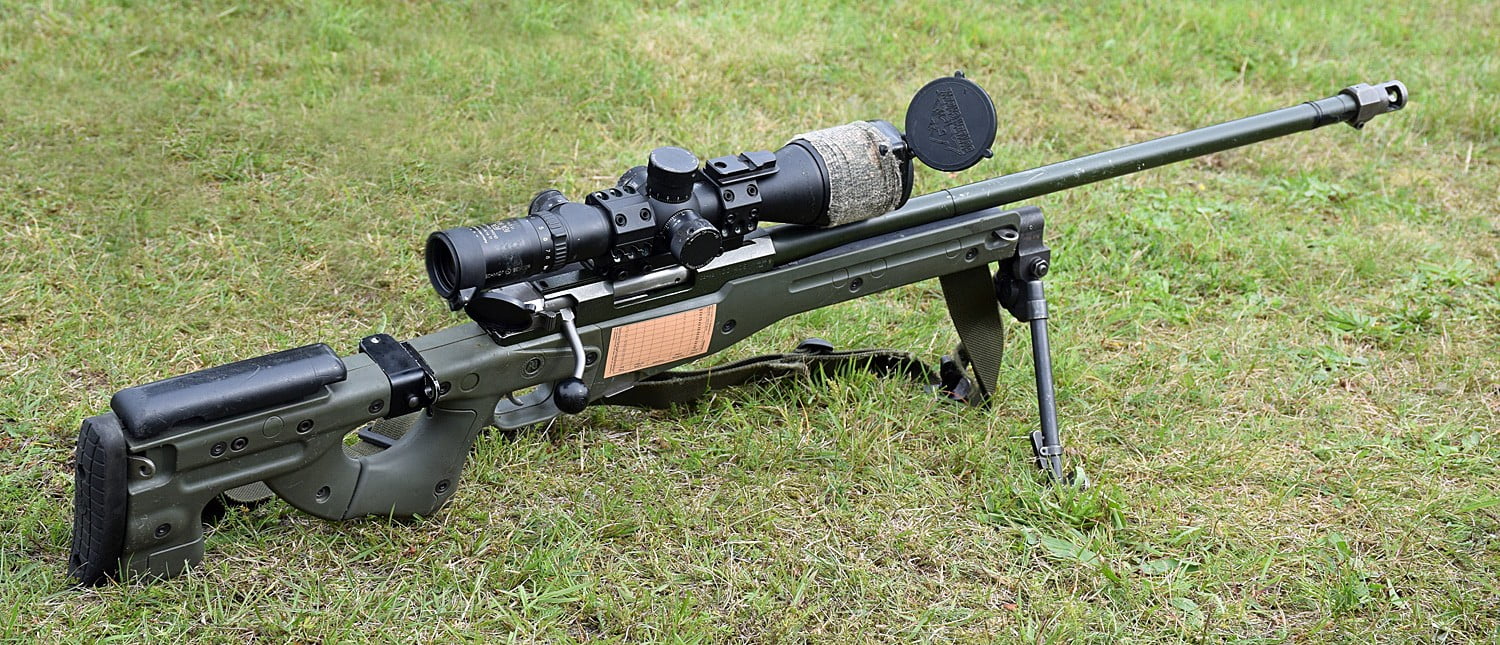

Prickskyttegvär 90B

Prickskyttegevär 90B

Prickskyttegevär 90B
Foto:2017 Henrik Svensk

Under 2011 moderniserades ett antal Prickskyttegevär 90 till Prickskyttegevär 90B.
Skillnaderna mellan PSG 90 och PSG 90B är att B-versionen har vikbar kolv, nya siddelar, nytt benstöd och ett nytt kikarsikte (Kikarsikte 11) från tyska Schmidt & Bender samt ett nytt kikarfäste (Kikarfäste 11) från svenska Spuhr. Även nya tillbehör anskaffades till Psg 90B.

Sikte Prickskyttegevär 90B – Kikarsikte 11

Fakta Kikarsikte 11
Optiskt riktmedel Kikarsikte 11 (Psg 90B) – Schmidt & Bender 3-12 x 50 PM II
Förrådsbeteckning:
M3290-119010
Modell:  3-12×50 PM II
Förstoringsgrad: justerbart 3 – 12 x
Objektivdiameter: 50 mm
Synfält: 100 m: 11,1 m – 4,2 m
Ögonavstånd: 95 mm
Parallaxfritt justerbart från 50 m till ∞
Längd: 370 mm med motljusskydd
Vikt: 1 210 g med kikarfäste och motljusskydd
Pris: ca 30 000 kr
Tillverkare: Schmidt & Bender Gmbh, Tyskland

Hårkors

Hårkors Kikarsikte 11 – Schmidt & Bender 3-12×50 PMII P4L

Tillbehör

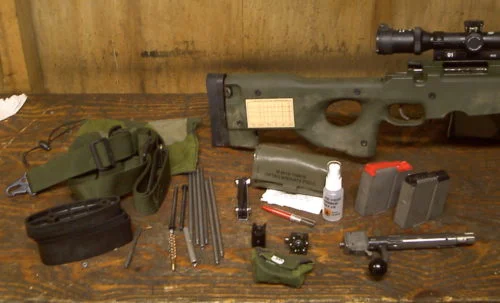

Tillbehör Psg 90

Tillbehör Psg 90 Foto: ©2002 Henrik Svensk

Tillbehör som finns med är extra påbyggnad för kolven, öppna reservriktmedel, optiskt riktmedel, läskstång med ändar, vårdsats optik, övningsmagasin, magasin, speciell vapenrem för prickskytte, skydd för optiskt riktmedel, sexkantsnycklar samt förvaringsväska.

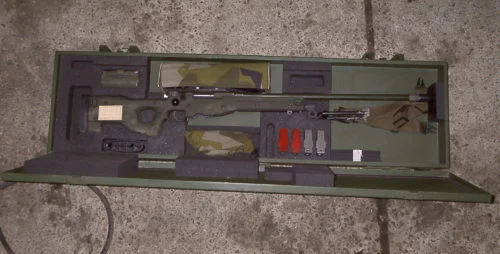

Förvaringsväska till Psg 90

Förvaringsväska till Psg 90
Foto: ©2002 Henrik Svensk

Ammunition

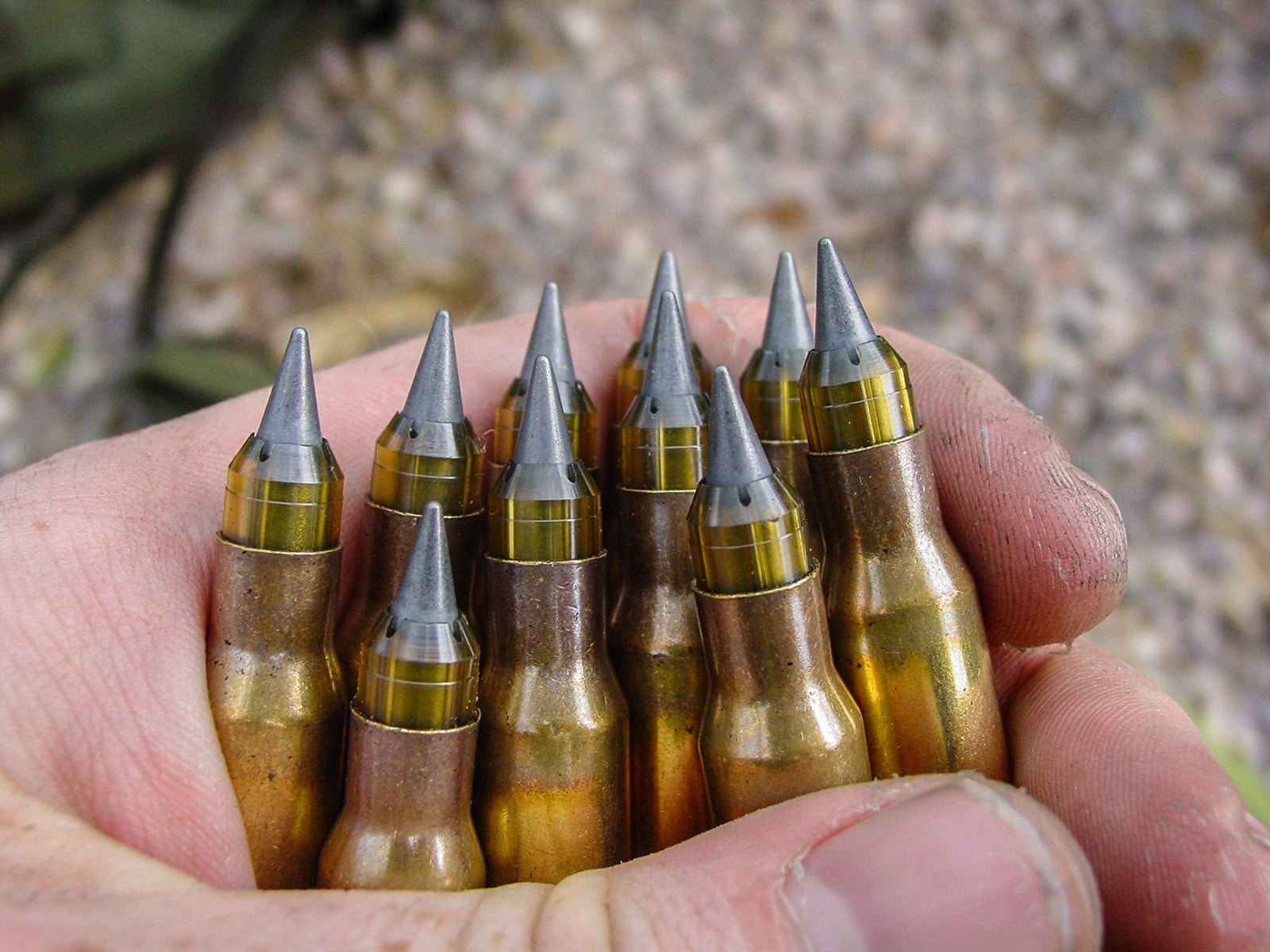

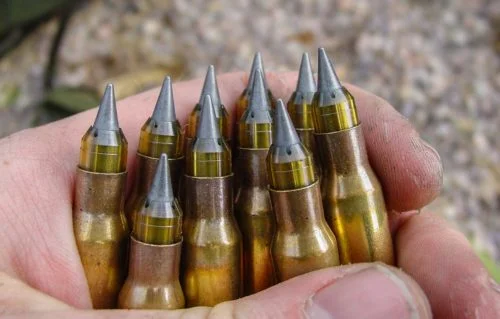

7,62 mm sk ptr 10 Prick

7,62 mm sk ptr 10 Prick Foto: Kim Svensson

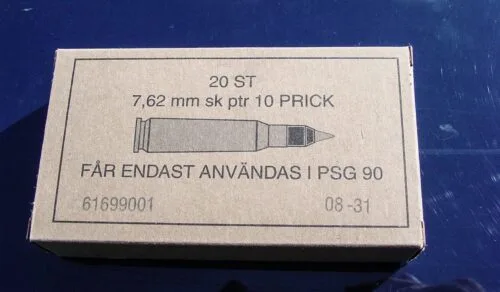

Ask 7,62 mm sk ptr 10 Prick

Ask 7,62 mm sk ptr 10 Prick Foto: Kim Svensson

7,62 mm sk ptr 10 prick

7,62/10 PRICK, M4007-526301

Den underkalibriga prickskytteammunitionen, 7,62 mm sk ptr 10 prick, vanligen kallad Ukal (underkalibrig), gör det enklare för skytten att träffa på långa avstånd. Genom mycket hög utgångshastighet slipper skytten ta lika mycket hänsyn till yttre faktorer såsom avstånd, vind, kruttemperatur, lufttemperatur, mm i sina ballistiska uträkningar för att träffa målet. Patronen kommer i askar om 20 st. Projektilen är tillverkad av Volfram (engelska Tungsten) vilket är ett mycket tungt och hårt grundämne vilket gör att den har större genomslag än den vanliga projektilen i hårda mål.

OBS! Mynningsbromsen på Psg 90 måste monteras av vid användning av underkalibrig ammunition.

Pansarprojektil

7,62/10 PPRJ, M4007-506610 har en projektil avsedd för att ge genomslag i
hårda mål. Projektilen innehåller en hårdmetallkärna. Ytterst sitter en mantel
av tombak (mässing med hög kopparhalt). Pansarprojektilen har svart spets.
Bild 54. 7,62/10 PPRJ

Normalprojektil 7,62/10 PRJ, M4007-506010

Helmantlad med blykärna. Ytterst sitter en mantel av
tombak (mässing med hög kopparhalt). Projektilen är helt omålad.
Ammunition tillverkad 1981 eller tidigare kan ha tombakpläterad stålmantel.
Undvik att använda denna till PSG 90B.

Spårljusprojektil 7,62/10 SLPRJ, M4007-506410

Projektil med spårljus för att underlätta eldreglering. I spårljusprojektilen har blykärnans bakre del bytts ut mot en anfyringssats och en lyssats. Ytterst sitter en mantel av tombak (ca 90 % koppar och 16 % zink). Vid avfyring antänder krutgaserna anfyringssatsen som i sin tur antänder spårljuset ca 100 meter ut i banan. Spårljuset brinner upp till 1 000 meter. Spårljusprojektilen har en vitmålad spets. Vid skjutning med enbart spårljusprojektil uppstår ofta mer avlagringar i loppet. Detta kan undvikas genom att också skjuta enstaka normalprojektiler.
Bild 56. 7,62/10 SLPRJ

IR-spårljusprojektil 7,62/10 IR-SLPRJ, M4007-506440.

Projektilen är uppbyggd som spårljusprojektilen men lyssatsen avger ett infrarött sken som endast kan uppfattas med bildförstärkare. Projektilen har lilamålad spets.

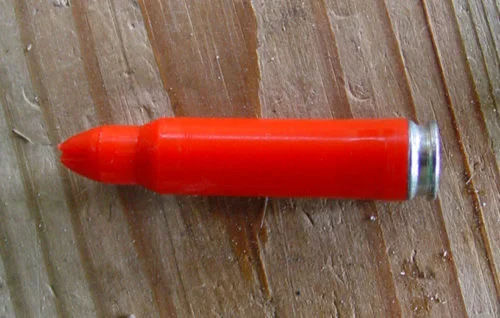

Lös patron 7,62 LÖS PTR 10 PS, M4007-529900

7,62 LÖS PTR 10 PS, M4007-529900

7,62 LÖS PTR 10 PS, M4007-529900 Foto: Kim Svensson

Patronen består av en hylsa av plast och metall samt krut. Patronen saknar projektil, hylsöppningen är istället stjärnstrypt (ihoptryckt). Löspatronen förbränns nästan helt vid avfyrning, endast bottenplattan blir kvar. Detta innebär att ingen löskjutningsanordning behövs. Däremot krävs ett särskilt lösskjutningsmagasin som rymmer 9 patroner. Lösskjutningsmagasinet har en röd bottenplatta och en röd insats som förhindrar att skarp ammunition kan fyllas på.

Blind patron PSG 7,62 PSG BLINDPTR, M4950-075002.

Patronen är särskilt avsedd för PSG 90/90B. Patronen saknar laddning och har en dämpfunktion för tändstiftet för att minska slitage på tändspetsen vid upprepade blindavfyringar i samband med laddövningar.

Blind patron 7,62 BLIND PTR, M4950-075001

Detta är den vanliga gamla laddblindpatronen i 7,62 som har en grönoxiderad projektil och nickelfärgad hylsa med tre rillor instansade runt livet. Blind patron saknar laddning och används exempelvis vid övning av laddning och patron ur.
Storleksjämförelse mellan olika ammunitionstyper. Saknar dämpning vilket kan medföra slitage av tändspets vid laddövning.

Från vänster: 12,7 x 99 mm, 7,62 x 55 mm, 5,56 x 45 mm och 9 x 19 mm (Slprj). Foto: ©2003 Henrik Svensk

Från vänster: 12,7 x 99 mm, 7,62 x 55 mm, 5,56 x 45 mm och 9 x 19 mm (Slprj). Foto: ©2003 Henrik Svensk

Fördelar

  • Rejäl och stryktålig
  • Kraftig ammunition
  • God precision
  • Enkel att rengöra
  • Få delar = lite som kan krångla

Nackdelar:

  • Svårt att försvara sig med då det inte är halvautomatiskt
  • Kaliber 7,62 x 51 mm NATO anses idag som lite klen på längre avstånd. Många länder använder idag .338 Lapua Magnum (8,6 x 70 mm).

Video

Källor

Instruktionsbok 7,62MM PSG 90B /T, FMV
M7786-037181 IBOK 7,62MM PSG 90B, 2012

SoldR Mtrl Vapen Prickskyttegevär 90
M7742-101132 SoldR Mtrl Psg 90, 2004



Leave a Reply

Lämna en kommentar
Cancel Reply

Följ oss

BESÖK VÅR BUTIK!

SoldF Shop

SoldF på Twitter

Follow @soldfcom
SoldF.com @SoldFcom
2021-04-13 04:01
Nytt på Forumet: Skyttesoldat/Stridssjukvård: Tjena! Fick förra månaden reda på att jag har fått befattningen Skyttesoldat med specialiseringen Stridssjukvård inom Livgardet i Falun som börjar i Januari och har frågor. Vet någon om min GU kommer vara i… https://t.co/zkbzJaPE3r https://t.co/K3MmWnqHrj
View on Twitter
SoldFcom photo
0
0
SoldF.com @SoldFcom
2021-04-12 17:01
Nytt på Forumet: Befordringsgång - Hemvärnet: Hej allesammans! Jag hade en liten fråga angående befordringstider i Hemvärnet för chefer då denna information är betydligt klurigare att hitta än för yrkes- och reservofficerer. Ponera att jag just blivit… https://t.co/U2R4M0do4f https://t.co/TiAXFSDD5K
View on Twitter
SoldFcom photo
0
1
SoldF.com Retweeted · Ulf Lundberg🎗 @stora_norrland
2021-04-12 03:48
Hög eldhastighet med Bandkanon 1. https://t.co/DF1eeUZcSX
View on Twitter
SoldFcom photo
4
0

Om SoldF.com

SoldF Icon
SoldF.com är en inofficiell webbplats om vapnen, materielen, fordonen, utrustningen, mm som finns i Sveriges Försvarsmakt.

SoldF.com är helt privatägd, drivs utan vinstintresse och är inte förbunden med Sveriges Försvarsmakt.

About SoldF.com

SoldF Icon

SoldF.com is an unofficial information site about the weapons, vehicles and equipment used by the Swedish Armed Forces.

The items are described in a simple and personal way for both beginners as well as experienced professionals. You will find facts and unique photos of Swedish equipment not found anywhere else. Things you might come in contact with when serving in the Swedish Armed Forces or maybe you just have an interested in.

SoldF.com is privately owned, run by veterans for non-profit and in no way affiliated with the Swedish Armed Forces.

RSS SoldF Forum

  • Skyttesoldat/Stridssjukvård
    Tjena! Fick förra månaden reda på att jag har fått befattningen Skyttesoldat med specialiseringen Stridssjukvård inom Livgardet i Falun som börjar i Januari och har frågor. Vet någon om min GU kommer vara i Falun eller kommer GU vara i Kungsängen och sen specialiseringsutbildningen i Falun? På ett ungefär hur mycket i vikt ska man […]
  • Befordringsgång - Hemvärnet
    Hej allesammans! Jag hade en liten fråga angående befordringstider i Hemvärnet för chefer då denna information är betydligt klurigare att hitta än för yrkes- och reservofficerer. Ponera att jag just blivit plutonschef. Hur lång tid tar det i genomsnitt innan man går vidare till kompanichef och därefter bataljonschef om man har talang och gör bra […]
  • Iranskt spionfartyg i Röda Havet attackerat
    Uppgifterna har ännu inte bekräftats, men ett iranskt handelsfartyg bemannat av iranska revolutionsgardet och som använts som spionfartyg de senaste två åren ska ha attackerats med robot. Okänt av vem eller vilka, men Israel ligger väl nära till hands. Iran och Israel har bedrivit ett ekonomiskt lågintensivt handelskrig nu sedan lång tid. Fartyget ska vara […]

© 1997 - 2021 — SoldF.com

  • Hem
  • Om SoldF.com
  • SoldF Shop
