Kulspruta 88 (Ksp88) – Tung Kulspruta 12,7 mm

Home VapenKulspruta 88 (Ksp88) – Tung Kulspruta 12,7 mm
Fakta Kulspruta 88 - Tung Kulspruta 12,7 mm - FN M2 HB QCB
Kaliber: 12,7x 99 mm
Vikt: ca 38 kg(vapen med pipa), Totalvikt: 96 kg.
Rekyldämpare: 26 kg
Trefotslavett: 12 kg
Pipa: 11 kg
Längd: 1650 mm
Sikte: hålsikte och stolpkorn eller 1x reflexsikte graderat 200-2500 m, stridssikte 800 m (1 kg)
Bandlåda: 100 skott (färdig bandat, länk), 16 kg/låda.
Eldhastighet: 450-650 skott/min
DMAX: 5300 m (ptr m45)
V0: 900 m/s
Praktiska skjutavstånd: Rörligt mål 600 m, Fast/stillastående mål 800 m, Ytmål 1 000 m.
Skjutning mot luftmål fart < 80 m/s: Överflygning 1 000 m, Skjutning mot luftmål 500 m
Tillverkare: FN Fabrique Nationale (Bofors tillverkade i Sverige på licens)

Kulspruta 88 (Ksp 88), tidigare benämnd Tung kulspruta 12,7 (Tksp 12,7) vanligen kallad HMG – Heavy Machine Gun, som är den vanligaste internationella beteckningen på denna typ av vapen. Ksp 88 är ett luftkylt helautomatiskt vapen som fungerar enligt principen kort piprekyl i kaliber kaliber .50″ (12,7*99 mm). Kalibern är väldigt vanlig förekommande under lång tid i stort sett över hela världen vilket medför att det finns mängder av olika typer av ammunition för olika användningsområden till vapnet. Eld kan avges både patronvis eller automat och avges vanligen i korta skurar.

Kulsprutan kan användas på ett flertal fordon monnterad i lavett med rekylbroms såsom Stridsbåt 90, Pansarterrängbil XA 180, Terrängbil 16 Galten  eller monterad i vapenstation som på Artillerisystem 08, Pansarterrängbil 360, mfl.

Kulspruta 88 med tillbehör Foto: ©2002 Henrik Svensk

Kulspruta 88 med tillbehör Foto: ©2002 Henrik Svensk

Stridsbåt 90 kan bestyckas tre stycken Kulspruta 88 monterade på varje Stridsbåt 90H. Två i fören och en i lavett på mellandäck. När soldaterna sedan går iland kan de montera ner och bära med sig kulsprutorna för att nyttjas i den fortsatta striden iland. Då de används på land används en marklavett.

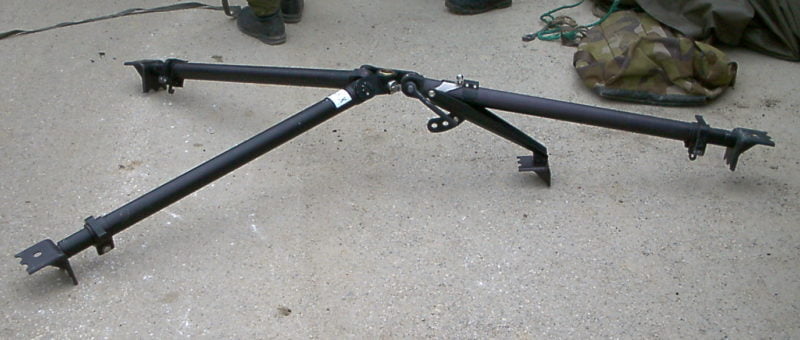

Marklavett Ksp 88 Foto: ©2002 Henrik Svensk

Marklavett Ksp 88 Foto: ©2002 Henrik Svensk

Ammunition

I kaliber 50 (12,7 mm) finns detmånga typer av ammunition att välja bland. Nedan typer är de som finns i Försvarsmakten.

Benämning

Krutslag

Vikt laddning

V0

Projektilvikt

Normalprojektil (NPRJ)

CBC 127

15,5 g

875 m/s

43 g

Spårljusprojektil (SLPRJ)

CBC 127

15 g

875 m/s

41 g

Spårljusbrandsprängprojektil (SLBRSPRJ)

NC 167

15 g

880 m/s

44 g

Pansarbrandprojektil (PBRANDPRJ)*

NC

14 g

850 m/s

49 g

Brandprojektil (BRPRJ)*

NC 167

15 g

895 m/s

43 g

*=Finns i Försvarsmakten men används normalt inte till Kulspruta 88.

När man bandar manuellt är det vanligt att man lägger in varannan patron spårljus så att man ser vart man träffar.

Jämförelse ammunitionstyper Foto: ©2003 Henrik Svensk

Jämförelse ammunitionstyper Foto: ©2003 Henrik Svensk

Bandlåda 12,7/45 SLNBAND Foto: ©2002 Henrik Svensk

Bandlåda 12,7/45 SLNBAND Foto: ©2002 Henrik Svensk

Kulspruta 88 i Utlandsstyrkan

Kulspruta 88 har under många varit i bruk i utlandsstyrkan på Balkan och Afghanistan. Främst monterade på SISU-vagnarna (Patgb XA 180) och Terrängbil 14 Galten.  Ksp 88 lämpar sig väldigt väl för att bekämpa mål som lätta splitterskyddade fordon, obepansrade fordon, långsamtgående flyg, hovrande helikoptrar, mindre båtar och även mot fientlig trupp som förskansat sig i byggnader.

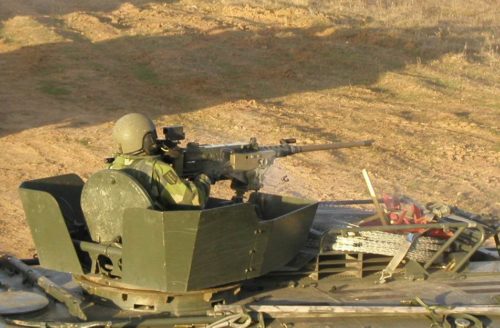

Kulspruta 88 eldgivning från Patgb XA180 Foto: ©2002 David Erenger

Kulspruta 88 eldgivning från Patgb XA180 Foto: ©2002 David Erenger

Reflexsikte

Normalt använder man alltid ett reflexsikte. Spegelreflexsiktet används alltid tillsammans med rekylbromsen, eftersom det vanliga öppna siktet då inte går att använda. Det är graderat för luftmål och markmål. Siktesbilden reflekteras upp mot en glasskiva, och det finns ingen förstoring, vilket gör att man kan titta med båda ögonen, och det ser ut som om graderingen svävar i någonstans i luften. Reflexsiktet används också ibland på Ksp 58 i kombination med luftvärnslavetten.

Reflexsikte Kulspruta 88 Foto: ©2002 Fredrik Steinert

Reflexsikte Kulspruta 88 Foto: ©2002 Fredrik Steinert

Rekyldämpare

För att minska rekylen kan man använda en s.k. rekyldämpare. Rekyldämparen reducerar rekylkraften med ca 80%. Det gör att man har betydligt bättre precision och vapnet hoppar inte runt lika mycket. Vissa länder använder inte rekyldämpare på sina 12,7 mm vapen, t.ex. US Army som har sina monterade utan rekyldämpare på sina HUMVEEs.

Närbild på rekyldämparen Foto: ©2000 Mikael Jonasson

Mekanismen synlig. Foto: ©2000 Mikael Jonasson

Källor

SoldR Mtrl Vapen Tung kulspruta 12,7 mm
Försvarets Materielverk och
AerotechTelub Information och Media AB, 2001 M7742-101211
