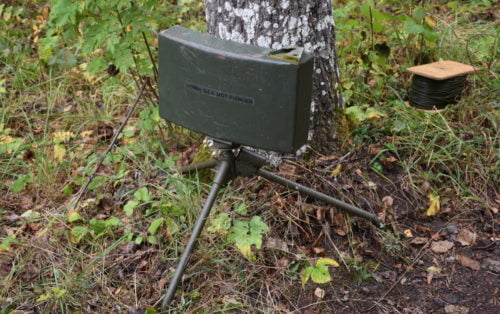

Fordonsmina 13 Foto: ©2016 Henrik Svensk/SoldF.com
Bredd: 420 mm (Minkropp)
Höjd: 250 mm (Minkropp)
Hölje: Plast
Vikt: 24 kg, varav 9,5 kg Hexotol
Prestanda: Yttäckande
Verkan: 1 200 splitter a´ 5,6 g, 2 splitter/m² vid 150 m
Anslagsenergi i målyta, 150m: 150 Nm
Verkansomr (LxBxH): 150 m x 100 m x 4 m
V0: 1700 m/s
Tändmedel: Noneltändanordning, längd 200m och dragtändare.
Förpackning: Låda med 1 mina, 35 kg. Pall om 10 lådor, 350 kg
Pris: 5 108 kr/st (FM Prislista 2003)
Övrigt: Benstöd, nonel och/eller dragtändare
Fordonsmina 13R Foto: ©2016 Henrik Svensk/SoldF.com
Bredd: 420 mm
Höjd: 250 mm
Hölje: Plast
Vikt: 10,3 kg , varav 5,5 kg hexotol
Prestanda: Yttäckande
Verkan: 843 splitter á 3,5 g (9,5 mm i diameter) 2 splitter/m² vid 100 m
Anslagsenergi i målyta, 100 m: 150 Nm
Verkansomr: (LxBxH): 100m x 70m x 3m
V0: 1 500 m/s
Tändmedel: Slagtändaranordning
Förpackning: Låda om 4 minor, 75 kg. Pall om 4 lådor, 335 kg
Pris: 2 844 kr/st (FM Prislista 2003)
Övrigt: Trädfäste, drag och/eller slagtändare
Fordonsmina 13 (FRDM 13 ) och Fordonsmina 13 Reducerad (FRDM 13R) är markbaserade riktade minor som utvecklats för att skydda och försvara områden genom en riktad splitterverkan. De har god effekt på lätt bepansrade fordon, helikoptrar och flygplan på marken, och trupp på öppna ytor [1].
Minorna är baserade på en robust konstruktion som kombinerar sprängmedlet hexotol och stora stålkulor, vilka ger ett brett splitterområde [1]. Hexotol är ett högeffektivt sprängmedel som består av hexogen och TNT, vilket gör det särskilt lämpligt för att skapa en effektiv splitterverkan över stora ytor.
Bakgrund och roll
Fordonsminor används vid bekämpning av lätt pansrade och övriga fordon, helikoptrar och flygplan på marken. De har riktad splitterverkan eller riktad sprängverkan och verkar inom en viss sektor och ett bestämt höjdläge. De är konstruerade för dragutlösning och kan även användas som syftminor med manuell avfyring. En fordonsmina som används som syftmina är att betrakta som ett vapen [1].
Försvarsmaktens fordonsminor 2001 var Fordonsmina 13, 13R och 14. Fordonsmina 13 och 13R verkar med kulsplitter, medan Fordonsmina 14 är en sidverkande mina med projektilbildande RSV. Fordonsmina 13 väger 24 kg, och Fordonsmina 13R är den reducerade versionen på 10,3 kg. Laddning och vikt är minskade och förpackningen är anpassad så att minan är lätthanterlig för en enskild soldat. Varje 13R levereras komplett i en stötdämpande, fukttät förpackning [1].
Fordonsmina 13 finns främst vid ingenjör-, pionjär- och jägarförband. Den mindre 13R utvecklades främst för jägarförbandens behov [3].
Konstruktion och funktion
Minkropp
Minkroppen består av en konvex-konkav kulplatta och ett plasthölje. Höljet innesluter en hexotolladdning, en primer och ett sprängkapselläge på baksidan med skyddspropp. Kulplattan i Fordonsmina 13 innehåller ca 1 200 stålkulor. Kulplattan i Fordonsmina 13R innehåller ca 840 stålkulor. Siktet sitter på ovansidan. På undersidan finns en kulled som medger inriktning i höjd och sida, och ett låsvred för montering på stativ. Fordonsmina 13R har dubbla sprängpatronlägen och kan därför seriekopplas med en annan mina [1].
Verkansområde
Fordonsmina 13 har en skottvidd på 150 m. På 150 m avstånd är verkansområdet 100 m brett och 4 m högt. Splitterna slår igenom 5 mm stålplåt på 50 m och 2 mm stålplåt på 150 m, med hål på 10 till 15 mm. På 10 m avstånd går de igenom 10 mm pansarplåt, och vanlig bilplåt slås igenom på 150 m [7]. Fordonsmina 13R har en skottvidd på 100 m, och verkansområdet är där 70 m brett och 3 m högt. Båda minorna ger 150 Nm anslagsenergi i målytan och 2 splitter per kvadratmeter, på 150 m respektive 100 m avstånd [1]. Fordonsmina 13R slår igenom 6 mm pansarplåt på 50 m och 10 mm på 40 m, och vanlig bilplåt på 100 m [7].
Stativ
Stativet till Fordonsmina 13 är av stålrör och medger stabil placering på marken eller med fästrem på ett träd. Fordonsmina 13R är enbart avsedd för montering på träd eller påle [1].
Tändsystem
Fordonsmina 13 tänds med en noneltändanordning. Den består av en plastslang med ett tunt sprängämnesskikt invändigt, en sprängkapsel och en slangtändarnippel. Slangen är 200 m lång och upprullad på en vinda. Tillsammans med slagtändarmekanismen utgör den minans tändsystem. Nonelstubinen initieras av slagtändhatten, och sprängkapseln på stubinen initierar minans primer och sprängladdning. Minan kan också tändas med avståndständare, eltändanordning eller noneltändanordning med starter (engångsslagtändare) [1].
Fordonsmina 13R tänds med en slagtändare och en slagtändaranordning. Den senare är en 2 m lång pentylstubin med sprängpatron i ena änden och slagtändarnippel i den andra, och slagtändaren har tråd för dragutlösning. Även 13R kan tändas med avståndständare, eltändanordning eller noneltändanordning med starter. Ordinarie tändsystem får inte användas till Fordonsmina 13R i fred. Båda minorna är armerade när tändsystemet är monterat och säkringssprinten till slagtändarmekanismen är borttagen [1].
Sikte och inriktning
Fordonsmina 13 riktas med siktet på ovansidan, i sida och höjd, och låses med handtaget på kulleden. Siktesskåran kan användas om siktesskivan är skadad, och dess ytterkanter markerar sidspridningen. Fordonsmina 13R grovriktas med siktskåran och finriktas med kikarsiktets riktmedel, som även visar målområdets utbredning. Minan kan ställas in ±210 streck (±12°) i höjd och ±3 150 streck (±180°) i sida [1].
Skillnader och användning
Dimensioner och Vikt:
- Fordonsmina 13: Tyngre och större, konstruerad för att maximera splitterspridning på långa avstånd.
- Fordonsmina 13R: Reducerad i storlek och vikt, vilket gör den lättare att transportera och installera, särskilt i svårtillgänglig terräng.
Utlösningssystem: FRDM 13 är utrustad med en 200 meter lång nonelstubin, vilket möjliggör en säker och distanserad utlösning [1]. Nonelsystemet är okänsligt för radiovågor och elektriska störningar, vilket ger extra säkerhet i känsliga miljöer.
Skillnader mellan Fordonsmina 13 och Fordonsmina 13R
De två versionerna skiljer sig åt i storlek och uppsättningsmöjligheter. Fordonsmina 13 har ett stabilt trebent stativ för placering på marken eller för att bindas fast vid ett träd. Fordonsmina 13R monteras enbart på träd eller påle med trädfäste [1], vilket begränsar uppställningen i trädfattiga miljöer.
Verkan:
- Fordonsmina 13 har en kraftigare splitterverkan som lämpar sig för att oskadliggöra lätt bepansrade fordon och trupp över ett stort område.
- Fordonsmina 13R har ett reducerat splitterområde men är mer flexibel i användning, särskilt mot trupp i närstrid.
Användningsområden
Fordonsmina 13 och 13R används i defensiva uppgifter för att skapa säkra zoner och hindra framryckning. Med sin starka riktade splitterverkan kan de effektivt placeras längs vägar, luftlandsättningsfält och andra strategiska platser. Dessa minor kan också kombineras med trådutlösning, vilket möjliggör att de även fungerar som trådminor.
Exempel på måltyper:
- Lätt bepansrade fordon: Genom att slå ut däck, siktinstrument och personal.
- Helikoptrar och flygplan på marken: Skada på rotorer, skrov och andra kritiska komponenter.
- Trupp: Skapa hinder och oskadliggöra fienden på öppna ytor, där minan kan maximera sin spridningseffekt.
Sikte och Säkerhetsdetaljer

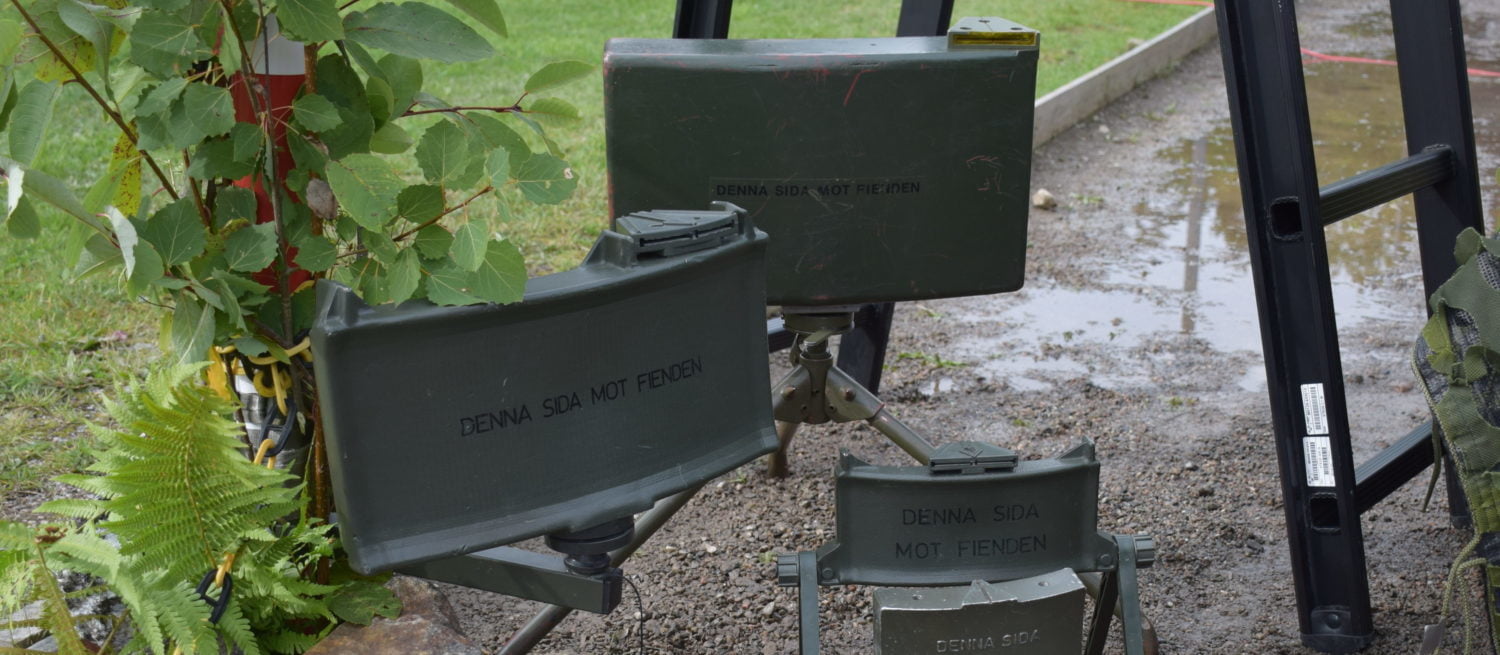

Båda minorna har ett integrerat sikte på ovansidan, som hjälper användaren att justera vinkeln och rikta verkan mot specifika mål. På framsidan av minan står texten ”DENNA SIDA MOT FIENDEN”, vilket tydligt markerar riktningen för splitterverkan och förhindrar felaktig placering [1].
Tillbehör och Bruksanvisning
Varje Fordonsmina 13R levereras med en nylonspännrem för snabb montering samt en fast nyckel i storlek 10, användbar för olika fältapplikationer [1]. En illustrerad handbok med steg-för-steg-instruktioner om hur minan ska riggas och placeras medföljer också för att säkerställa korrekt och säker användning.
Export och Internationell Användning
Fordonsmina 13 och dess derivat tillverkas och används även internationellt under beteckningen FFV 013 i länder som Danmark, Schweiz och Norge [2]. Denna version har liknande specifikationer men kan vara anpassad för olika terräng- och klimatzoner beroende på användarlandets behov.
Uppsättning och Placering
För optimal effekt rekommenderas att FRDM 13 placeras med hjälp av det medföljande trebenta stativet på marken eller säkras mot träd eller andra stabila fästpunkter. I terränger med få träd, som i skärgårdsområden, kan FRDM 13R improviserat monteras med hjälp av exempelvis stenar och buskar för att bibehålla stabilitet och riktning.
Exempel på placering: I skärgården utanför Göteborg har FRDM 13R installerats genom att fästa den på en stor sten och enbuske med nylonremmen, vilket visar på dess flexibilitet i varierande terräng.
Fordonsmina 13R på enbuske Foto: ©1996 Henrik Svensk/SoldF.com
Handhavande och säkerhet
Placering av Fordonsmina 13
På marken ställs stativet upp. Är snödjupet större än 40 cm sätts stativet på lådan, stockar eller liknande. Minkroppen kontrolleras och sätts fast, skottfältet kontrolleras genom grovriktning och minan låses med handtaget. Om låsningen inte räcker dras insexskruvarna på kulleden åt med den bipackade insexnyckeln. Därefter maskeras minan med gräs, tunt lövverk eller maskeringsduk. På träd trycks stativets piggar och stödbenets spets in i stammen, och stativet fästs med den bipackade spännremmen [1].
Vid manuell utlösning knyts sprängkapseländen fast i stativet och ansluts till minan. Kabeln rullas ut till tändstället med slagtändarmekanismen. Avfyring sker genom att säkringssprinten dras ur och utlösaren trycks in snärtigt och med kraft. Vid dragutlösning monteras en rak utlösare på slagtändaren, som fästs med spännrem på ett träd. Utlösningstråden ansluts till utlösaren och minan osäkras genom att säkringssprinten dras ur [1].
Placering av Fordonsmina 13R
Trädfästet fästs på trädet med fästremmarna och minan sätts på trädfästets yttre fäste. Slagtändarfästet fästs med rem och spikar ca 0,5 m över marken och högst 1,5 m från minan. Det är att föredra att montera mina och slagtändare på samma träd i stället för på två. Maskeringen får inte vara för kraftig, eftersom den stör minans funktion. Vid dragutlösning dras tråden från skyddad plats så att slagtändaren utlöses när fiendefordonet når syftlinjen [1].
Flera 13R kan seriekopplas om verkansområdet behöver utökas. Den första minan sätts upp som vanligt, och de övriga placeras och riktas på samma sätt utan tändanordning. Pentylstubin kapas i lämpliga längder, sprängpatroner fästs i båda ändarna och minorna kopplas ihop [1].
Säkerhetsavstånd i krig
Fordonsmina 13 har ett riskområde för splitter på 120°. Ingen trupp får finnas inom 0 till 25 m. Trupp ska vara i skyddsgrop på 25 till 50 m och i skydd på 50 till 200 m. Fordonsmina 13R har ett riskområde på 150°. Ingen egen trupp får finnas inom 0 till 25 m, trupp ska ha splitterskydd på 25 till 50 m, och på 50 till 300 m ska trupp ligga med hjälm vända mot minan. I fred gäller SäkI [1].
Övningsmateriel
Blind Fordonsmina 13 motsvarar den skarpa i hantering, form och vikt men saknar sprängladdning. Blind Fordonsmina 13R har en blind slagtändare [1].
