Robot 56 Bill (Rb56)

Home VapenRobot 56 Bill (Rb56)
Fakta Robot 56 A Bill /Robot 56 B Bill 2

Vikt:

Robottub: 20 kg
Robot 10,9 kg
Lavett: 11,5 kg
Nattsikte: 9 kg
Dagsikte: 5 kg

Max hastighet: 250 m/s
V0: 72 m/s
Sluthastighet: ca 135 m/s
Avfyrningstid: 1,4 s
Flygtider:
500m = 3 s, 1000m = 5,2 s, 1500m = 8s, 2000 m = 11s, 2200 m= 13 s
Skottvidd stillastående mål: 150 – 2 200 m
Skottvidd rörligt mål, sidohastighet 10 m/s: 300 – 2200 m
Skottvidd rörligt mål, sidohastighet 15 m/s: 600 – 2200 m
Grupperingstid: <10 s
Laddnings- och omladdningstid: <5 s
Väderberoende: Optisk sikt till målet
Styrprincip: Halvautomatisk kollimationsstyrning (tråd) SACLOS
Verkansprincip Robot 56 A BILL: RSV (30 grader neråt)
Verkansprincip Robot 56 B BILL 2: Tandem RSV ( ca. 90 grader neråt)
Utlösnings av verkansdel Robot 56 A BILL: Zonrör eller anslagskontakt
Utlösnings av verkansdel Robot 56 B BILL 2: Zonrör optisk sensor eller anslagskontakt.
Penetration BILL 2: Främre laddning: >220 mm
Bakre laddning: >510 mm.
Temperaturområde: Operativt: -30°C till +60°C
Förvaring: -40° C till +60° C
Totalvikt: 34,5 kg (Eldberedd enhet, utskjutningsrör m. robot), 43,5 kg (med nattsikte)
Lagringstid: 15 år
I tjänst: 1985-2013, 2021-2025
Tillverkare:
Saab Bofors Missiles tidigare Bofors.

Robot 56 BILL (Rb 56 BILL – Bofors Infantry Light and Lethal anti-tank missile) är en bärbar pansarvärnsrobot för upp till 2 200 m som styrs enligt SACLOS (Semi-Automatic Command to Line of Sight). SACLOS innebär att skytten enbart håller målet i siktet under anflygningen så får roboten uppdaterade måldata via en tråd och korrigerar sig automatiskt. Roboten kan enligt tillverkaren slå ut alla typer av stridsvagnar som finns på slagfältet, även sådana med extra reaktivt pansar . Oavsett väder, hastighet och skydd kan Robot 56 slå ut sitt mål.

Roboten utvecklades av Bofors i samarbete med den svenska Armén mellan 1979 och 1985. Serieleverans till Försvarsmakten påbörjades 1988.
Robot 56 har exporterats till Österrike, Brasilien, Estland, Lettland, Litauen och Saudiarabien.

Österrikisk Robot 56 - Panzerabwehrlenkwaffepå 2000 BILL på HHM i Wien Foto: Henrik Svensk , 2019

Österrikisk Robot 56 – Panzerabwehrlenkwaffepå 2000 BILL på HHM i Wien Foto: Henrik Svensk , 2019



Försvarsmakten avvecklar Robot 56 – Hemligt samarbete med Saudiarabien

De flesta arméförband var fram till början av 2000-talet utrustade med Robot 56, men under senare delen av 00-talet ansågs det inte som viktigt att kunna bekämpa pansar på längre avstånd är 600 m som Robot 57 NLAW klarar av.

Robot 56 utgick formellt ur Försvarsmakten år 2013, men hade i praktiken slutat användas långt tidigare. Det avslöjades år 2012 att Robot 56 skulle säljas till Saudiarabien under hemliga förhållanden i ett projekt med en saudisk vapenfabrik som startat redan år 2007, där Saab fick köpa tillbaka de avvecklade robotarna och sälja dem igen till Saudiarabien. Detta orsakade en politisk skandal som fick dåvarande försvarsminister Sten Tolgfors att avgå.
Försvarsminister Sten Tolgfors avgår – Sveriges Radio 29 mars 2012

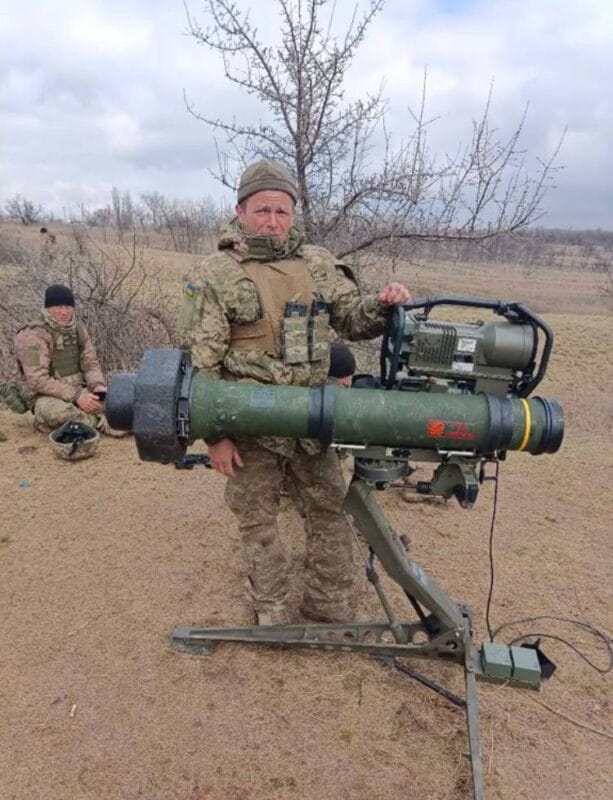

Rysslands annektering i Ukraina 2014 aktualiserar behovet

I och med Rysslands annektering av Krim och östra Ukraina år 2014 blev det uppenbart att förmågan att med infanteri bekämpa pansar på längre avstånd är efterfrågad. En ny Robot 58 planerades införskaffas, och 1 juli 2021 undertecknas ett avtal om att införskaffa den franska MBDA MMP (Missile Moyenne Portée), nu kallad Akeron MP (Akeron Moyenne Portée).
Sverige och Frankrike ökar pansarvärnsförmågan – FMV 5 juli 2021

I december 2021 beslutas formellt att Robot 56 skall återanskaffas till en kostnad om knappt 200 miljoner kronor som en interimslösning tills Robot 58 levereras, bedömt år 2025.
Förmågan att bekämpa pansarfordon stärks – Försvarsmakten 16 december 2021

Konstruktion

Robot 56 använder OTA teknik ( Over-fly Top Attack), dvs roboten flyger över sitt mål och slår ovanifrån mot målet där skyddet är som lägst. Roboten flyger med 0,75 m över sikteslinjen och har en stridsspets med RSV (riktad sprängverkan) av oktol (HMX och TNT), som är riktad 30 grader nedåt. Detonationshastighet för oktol överstiger 10 000m/s vilket gör att det aktiva pansaret inte hinner reagera och är tillräckligt för att slå ut alla moderna stridsvagnar

Robot 56 B – BILL 2 är en vidareutveckling av Robot 56 A – BILL 1 som tillverkas av Saab Bofors Dynamics. Roboten har i BILL 2 blivit utrustad med dubbla RSV laddningar för att motverka skyddet av aktivt pansar. När roboten detonerar ovan målet initieras först den främre laddningen vilken har en vinkel som gör att den skjuter sin RSV strålen på samma plats som den bakre huvudladdningen kommer att göra. Således är eventuellt skydd i form av aktivt pansar borta när strålen från huvudladdningen når pansaret.

Robot 56B Bill 2 Robot i genomskärning

Robot 56B Bill 2 Robot i genomskärning

Det har även blivit möjligt att ställa in olika avfyrningslägen på siktet, detta var spärrat med en liten plasthuv på BILL1. Det innebär att man kan anpassa robotens egenskaper utifrån det mål man ska bekämpa.

Det finns fyra olika lägen

  • Läget 1: Standard inställning. Roboten flyger 1,05 meter ovanför siktlinjen och initieras av zonrör och/eller optiskt sensor. Används för bekämpning av stridsvagnar.
  • Läge 2: Lätt bepansrat. Roboten flyger längst siktlinjen och endast anslagsdetonatorn är aktiv. Används för bekämpning av stridsfordon eller andra lätt/ej bepansrade fordon.
  • Läge 3: Mjuka mål. Roboten flyger 1,05 meter ovanför siktlinjen och initieras av den optiska sensorn med hjälp av speciella algoritmer. Används vid bekämpning av mjuka mål som t.ex. understöds grupper, kulsprutenästen, etc.
  • Läge 4: Anpassat. Anpassas efter kundens krav.

Övriga förbättringar

  • Tandemladdning
  • Förbättrad noggrannhet på styrningen tack vare ett gyro som övervakar skyttens målföljning
  • Ett extra kommando system mellan robot och sikte som höjer funktionssäkerheten vid rök och andra störande faktorer på stridsfältet
  • Kompatibelt med BILL 1

Uppsättning

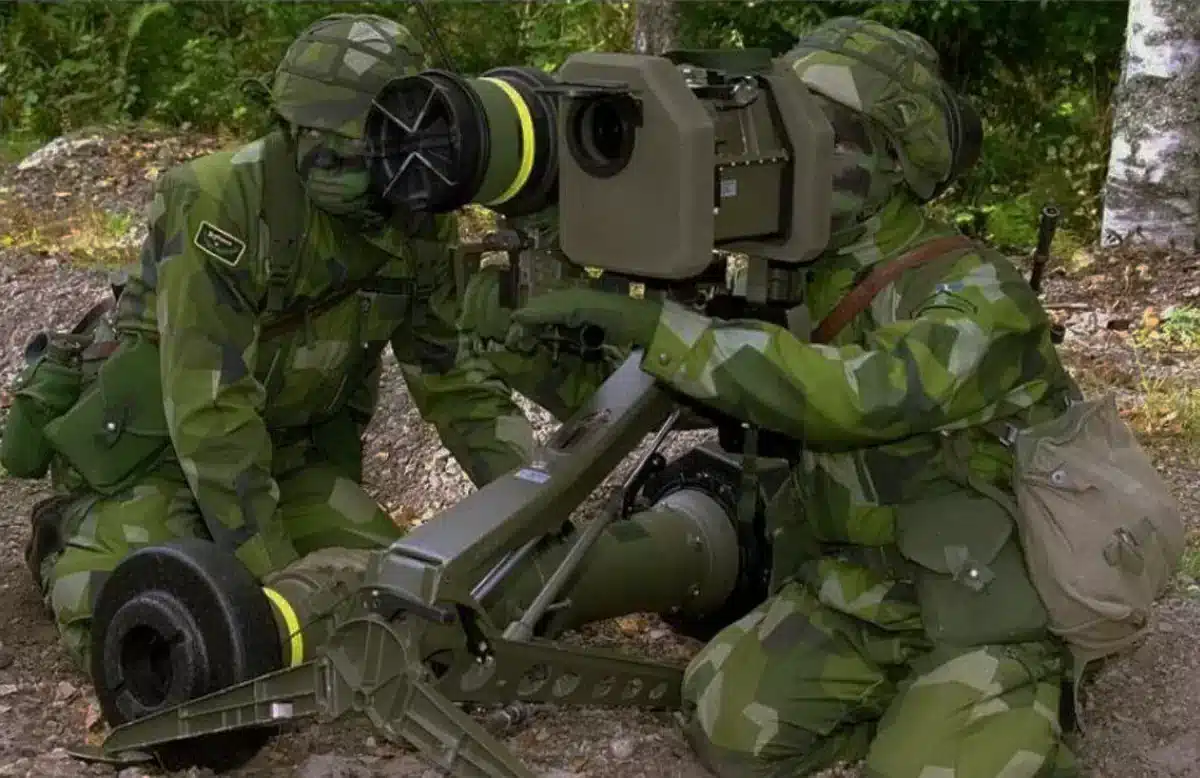

Det går mycket fort att sätta upp roboten, under 10 sekunder för en vältränad grupp. Lavetten viker i stort sett upp av sig självt, därefter fäster man bara siktet och roboten och systemet är färdigt för avfyrning.

Skarpskjutning med Robot 56 -Panzerabwehrlenkwaffe BILL 2000 Foto: 2013 Wolfgang Grebien / Bundesheer

Skarpskjutning med Robot 56 -Panzerabwehrlenkwaffe BILL 2000 Foto: 2013 Wolfgang Grebien / Bundesheer

Avfyrning

Det är mycket enkelt att hantera Robot 56. Man siktar på sitt mål genom siktet och trycker av. Dock måste man hålla målet stadigt i siktet under hela förloppet, så att roboten som kontinuerligt uppdateras med information från siktet vet var målet befinner sig.

Avfyrning med Robot 56. Foto: ©2000 Thomas Borrenmo

Avfyrning med Robot 56, tråden synlig. Foto: ©2000 Thomas Borrenmo

Siktesprocessorn innehåller en simulerad modell av förloppet och tar således över roboten den första biten av avfyrningen, sedan matas roboten fortlöpande med måldata genom en tråd som sitter fäst i roboten. Detta ger roboten en väldigt hög träffsäkerhet och gör den säker mot alla typer av störningar. Träffsäkerheten är över 95%.

Användningsområden

Robot 56 är lätt att bära med sig och kan oftast medföras i de flesta fordon, buret till fots av infanteri- och jägar-soldater i Armén, även fallskärmsfällda fallskärmsjägare.
Roboten är främst ämnad att bekämpa tungt bepansrade fordon såsom stridsvagnar och stridsfordon, men kan även användas mot lätt bepansrade och oskyddade fordon såsom bandvagnar och mindre båtar.

Rb 56 monterad på 11-11bil. Foto: © Andreas Zetterlund

Rb 56 monterad på 11-11bil. Foto: © Andreas Zetterlund.

Autodestruktion

Autodestruktion kan fås om:

  1. Uteblivna styrtrådsignaler > 2 sek
  2. Roll eller gir vinkel > 30 grader > 0.05 sek

Autodestruktion fås oftast ca 500m ut i banan vid skarpskjutningar, beror för det mesta på sen inmätning. Sen inmätning kan fås genom att skytten blir störd av damm som virvlar upp efter utskjutningen. Det kan också bero på att skytten är för nervös och inte häller kvar riktpunkten mot målet, utan försöker att istället hitta roboten.





Systemets delar

Komplett Robot 56 Foto: Bofors Missiles

Komplett Robot 56 Foto Bofors Missiles

Robottub

Robot i transportförpackning Foto: Bofors Missiles

Robot i transportförpackning Foto: Bofors Missiles

Dimensioner
Med ändhuvar: Längd: 1375 mm, Diameter: 350 mm, Vikt: 20 kg
Utan ändhuvar: Längd: 1175 mm, Diameter: 220 mm Vikt: 18 kg

Robotprojektil Dimensioner:
Längd: 900 mm Diameter: 150 mm Vikt: 10,9 kg

Lavett

Lavett Foto: Bofors Missiles

Lavett Foto: Bofors Missiles

Kompensering för marklut max
Medlut: 10 grader, Motlut: 20 grader, Sidlut: +/-15 grader
Riktområde Höjd:+/- 10 grader, Sida:+/- 45 grader
Eldområde från markplan till lagring mellan centrumrör och siktdämpare: 0,6-0,8m
Dimensioner
Transportläge: Längd: 1070 mm Höjd: 500 mm Bredd: 310 mm
Utfällt: Bredd 1120 mm Vikt: 11,5 Kg

Dagsikte

Dagsikte Foto: Bofors Missiles

Dagsikte Foto: Bofors Missiles

Förstoring: 8x Synfält sida: 110 Streck (mrad)
Synfält höjd: 70 Streck (mrad)
Dimensioner inkl. stötskydd:
Längd: 350 mm, Bredd: 220 mm, Höjd: 260 mm, Vikt (inkl. transp.låda): 5 kg

Nattsikte

Nattsikte Foto: Bofors Missiles

Nattsikte Foto: Bofors Missiles

Förstoring: 1x Vikt: 9 kg Värmekänslighet: 0.1° C på 1000 m

Transportlåda
Längd: 435 mm, Bredd: 310 mm, Höjd: 340 mm, Vikt 3,9 kg

Nattsiktet är ett värmekänsligt IR-sikte.
JOULE-THOMSON systemet ger IR-siktet en kylning ner till -196°C. Systemet fungerar som så att luft trycks genom ett smalt kopparrör med högt tryck, på så vis får eftersträvad kyleffekt redan efter ca 15 sek.

För att kunna se IR-strålarna som ett fordon sänder ut måste man använda ett specialglas. Linsen på IR-siktet är överdraget med grundämnet Germanium, vilket är mycket ömtåligt för repor

Siktet har en förstoring på 1X, och har en värmekänslighet på 0.1°C på 1000m.

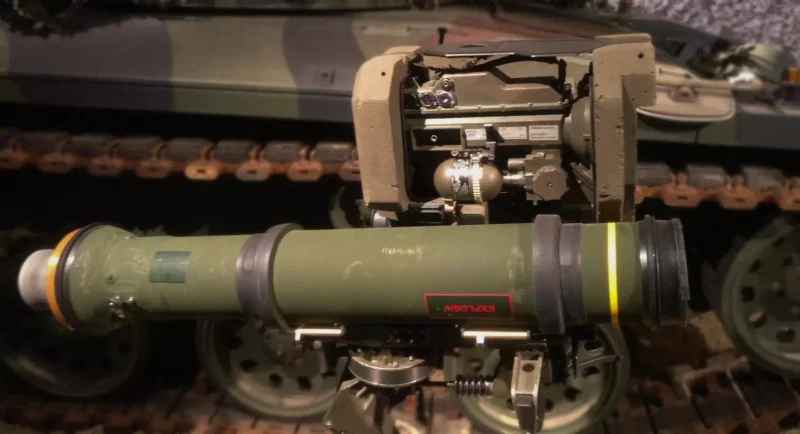

Österrikisk Robot 56 på HHM Foto: Henrik Svensk , 2019

Österrikisk Robot 56 på HHM Foto: Henrik Svensk , 2019

Video

Källor

Samtliga uppgifter är inhämtade från offentliga broschyrer och webbplatser från Försvarsmakten samt tillverkaren Bofors.

Utdrag ur PM SS NORD 94-09-21

Wikipedia Robot 56 Bill
https://sv.wikipedia.org/wiki/Robot_56_Bill
