Automatgevär 90 (Ag90)

Home VapenAutomatgevär 90 (Ag90)

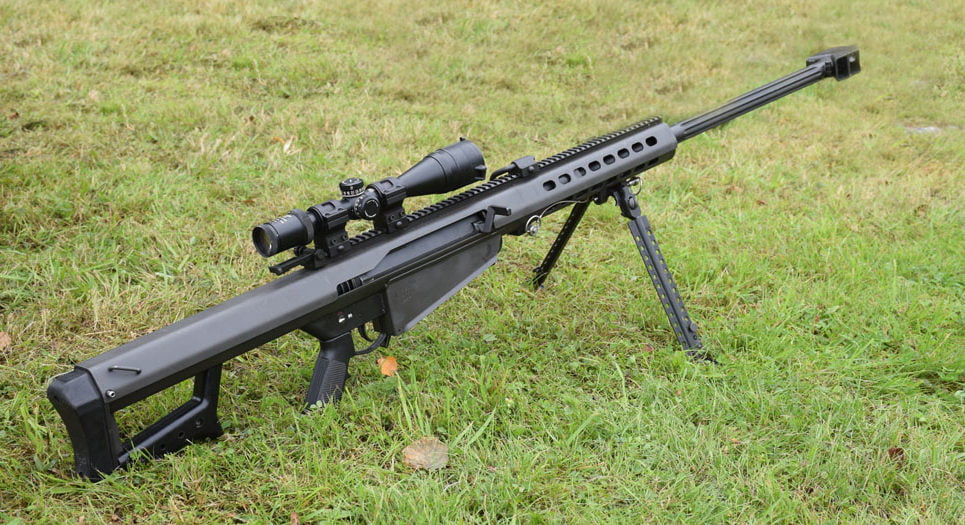

Fakta: Automatgevär 90 - Barrett M82A1
Kaliber: 12,7 x 99 mm (.50 BMG)
Vikt:
Ag 90A: Laddad: 16,4 kg Oladdat: 15,3 kg,
Ag 90B: Laddad: 16 kg Oladdat: ca 15 kg,  enbart vapen: 12,9 kg (utan kikare, etc)
Ag 90C: 13,6 kg (utan kikare)
Längd:
Ag 90 A: 1 550 mm (Isärtagen: 965 mm underdel)
Ag 90 B/C: 1 450 mm (Isärtagen: 965 mm underdel, 1041 mm överdel)
Magasinvikt: 1,99 kg
Magasin: Ag 90 A: 11 ptr/mag Ag 90 B/C: 10 ptr/mag
Pipläng: Ag 90 A: 838 mm Ag 90 B/C: 737 mm
Räffling: 1 varv på 381 mm,  1/15″
V0: Ag 90A: 870 m/s , 1 300 m/s (7,62 mm underkalibrig),  Ag 90B: 840 m/s
Max Prakiskt skjutavstånd: 1 300 m ( Försvarsmaktens.se hemsida), 1 800 m enligt tillverkaren.
Max skjutavsånd: 4 000 m enligt tillverkaren
DMAX:
6 500 m

Optiskt riktmedel Kikarsikte 90
Tillverkare: Hensoldt, Tyskland
Förstoring: 10 ggr
Objektivdiameter: 42 mm
Synfält: 42 streck

Övrigt: justerbart benstöd i 5 lägen
Pris: Retail $7 300, ca 73 000 kr/st (katalogpris jan 2003), $9 100 , ca 90 000 kr (katalogpris för civila marknaden 2019).
Antagen i FM: Ag 90A 1990, Ag 90B 1993, Ag 90C 2005
Tillverkare: Barrett Firearms Manufacturing Inc.

Automatgevär 90 (Ag 90) är ett amerikanskt luftkylt och mycket kraftfullt halvautomatiskt vapen i den grova kalibern 12,7 x 99 mm (caliber .50). Det kommersiella namnet är Barrett M82A1, men US Army benämns den M107 .  Ag 90 använder samma ammunition som Kulspruta 88 (tidigare Tung kulspruta 12,7).Internationell har vapnet varit framgång och används i mer än 58 länder.
Vapnet är konstruerat för att kunna bekämpa mål på långa avstånd upp till ca 2 000 m.

Ag 90 har funnits i Försvarsmakten i tre versioner; Ag 90A, Ag 90B, Ag 90C . Idag används enbart Ag 90C.

  • Automatgevär 90A (Ag 90A) var ämnad främst för ammunitionsröjning
  • Automatgevär 90 (Ag 90B) användes av jägarförband för framför allt materielförstöring på långa avstånd. Kortare pipa samt magasinet rymmer en patron mindre.
  • Automatgevär 90C (Ag 90 C) mått som Ag 90B men har en picatinny-skena (MIL-STD-1913) på ovansidan av lådan för montering av kikarsikte samt en bättre mekanism där man åtgärdat många av de tidigare problemen.

Konstruktion

Automatgevär 90 har den minsta rekylen jämfört med andra liknande vapen i samma kaliber. Detta beror bl.a. på att av att vapnet fungerar enligt kort piprekyl- principen som utvecklats av den kända amerikanske vapendesignern John M. Browning. Metoden har senare förädlats av Barretts grundare Ronnie Barrett för att passa vapen som avfyras från axeln.

Den rörliga pipan och slutstycksmekanismen som arbetar mot fjäder och buffertanordningar tar bort den kraftiga och snabba rekylen och ersätter den med en långsam, mjuk och jämt fördelad rekyl. För att ytterligare minska rekylen så är Ag 90 försedd med en kraftig mynningsbroms med två kamrar. Mynningsbromsen skickar dom kraftiga krutgaserna snett bakåt vilket minskar rekylen med nästan 70%. Detta resulterar slutligen i ett vapen med en för skytten uppfattad rekyl jämförbar med ett vanligt hagelgevär.

Ammunition

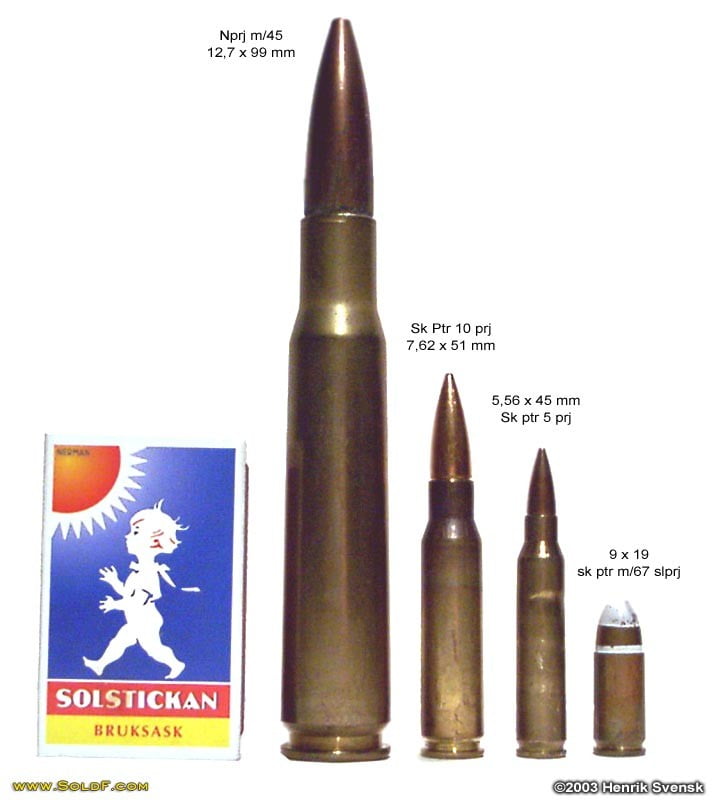

Storleksjämförelse med tändsticksask

I kaliber 50 (12,7 mm) finns det många olika typer av ammunition att välja bland internationellt, men i Sverige begränsar vi oss till att använda pansarbrandprojektil och brandsprängprojektil med eller utan spårljus.

Andra vanliga typer som används i Sverige är Spårljus och Helmantlad Normalprojektil (Nprj m/45).

Användningsområden

Automatgevär 90 används främst till att förstöra för fienden viktig materiel och svårersättlig utrustning, t.ex radiomaster, fordon, riktmedel för vapensystem samt förstöra minor på håll. Internationellt används vapnet för att nedkämpa enskilda soldater på långa avstånd, men det är inte något uttalat mål inom Försvarsmakten.

Sikte

Automatgevär 90 använder Kikarsikte 90 B, ett Hensoldt sikte med fast 10 ggr förstoring. Det är samma kikarsikte som Prickskyttegevär 90 (Psg 90) hade tidigare innan de förseddes med Kikarsikte 11.
Bildförstärkare AG 90B kan anbringas för mörkerstrid.

Problem

Under 1998 uppkom flera problem med vådaskott, trots att vapnet då var relativt nytt. Detta uppmärksammades tom i de vanliga massmedierna. Skytten fick då först ladda vapnet när den befann sig i eldställningen. Många vapen skickades därför under 2002 till USA för REMI.

De nyare Ag 90C har inte dessa problem.

Fördelar

  • Kraftig ammunition
  • Lång räckvidd
  • God penetrationsförmåga
  • Många användningsområden

God precision

Nackdelar

  • Stor och klumpig
  • Skört kikarsikte
  • Svaga säkringspinnar
  • Klena svetsfogar på benstöd
  • Dålig avfyrnings-mekanism

Vård

Grundläggande vapenvård beskrivs ingående i denna bok från Försvarsmakten. Varför man vårdar och skillnaden mellan daglig tillsyn och särskild tillsyn. Även vård av optik samt hur de olika fetterna/oljorna skall brukas

Källor

SoldR Mtrl Vapen Automatgevär 90
Försvarets Materielverk och
AerotechTelub Information och Media AB, 2000
M7742-101171

M82A1 Operator’s Manual, Barrett Firearms

Guns Of The Elite: Special Forces Firearms, 1940 to the present
Second Edition
George Markham
Arms &Armour Press 1996
ISBN:1-85409-382-7

https://www.scribd.com/doc/76921801/SoldR-Mtrl-Vapen-Ag90
