Ubåt Gotland-klass (A19)



Ubåtstyp Gotland, även känd under projektbeteckningen A19, utgör ryggraden i den svenska flottans undervattensförmåga. Vid introduktionen i mitten av 1990-talet var klassen en global pionjär som den första ubåten konstruerad med ett integrerat luftoberoende framdrivningssystem (AIP). Detta tekniska genombrott, baserat på Stirlingmotorn, transformerade den konventionella ubåten från att vara ett dykbart fartyg till att bli en sann undervattensfarkost med förmåga att operera dolt under ytan i flera veckor i sträck [1].

Bakgrund: Kravet på extrem uthållighet

Under det kalla krigets slutskede stod det klart att de tekniska framstegen inom ubåtsjakt ställde helt nya krav på tystnad och uthållighet. Tidigare svenska ubåtsklasser, som Draken och Sjöormen, var diesel-elektriska och tvingades periodvis gå upp till ytan eller använda snorkel för att ladda sina batterier. Under denna ”snorkling” var ubåten sårbar för både radar och visuellt röjande. Försvarsmakten formulerade därför behovet av en ubåt som kunde eliminera denna sårbarhet helt [2].

Lösningen blev A19 Gotland-klass. Fokus lades på att skapa en plattform som var optimerad för de specifika och utmanande förhållandena i Östersjön: en miljö med låg salthalt, komplexa bottenförhållanden och kraftiga temperaturskiktningar som kan ”böja” ljudvågor och skapa akustiska skuggor där en tyst ubåt kan gömma sig [3]. Sverige drog här nytta av en lång tradition av ubåtsbygge, en utveckling som tog fart efter andra världskriget då en tysk ubåt av Typ XXI bärgades och analyserades, vilket gav svenska ingenjörer tillgång till dåtidens absolut främsta teknologi [4].

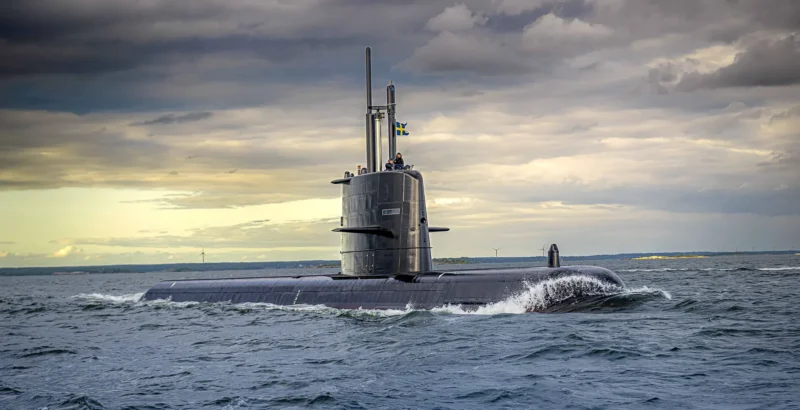

HMS Halland 2026-03-13 Foto: Saab Kockums

Historik

De tre fartygen, HMS Gotland, HMS Uppland och HMS Halland, byggdes vid Kockums varv i Malmö och levererades mellan 1996 och 1997. Redan tidigt visade klassen prov på exceptionella egenskaper. Under en multinationell övning i Medelhavet från september 2000 vann HMS Halland simulerade dueller mot spanska marinförband och en fransk atomubåt [3].

Den mest mytomspunna perioden i klassens historia är dock utlåningen av HMS Gotland till USA:s flotta mellan 2005 och 2007. Syftet var att de amerikanska ubåtsjaktförbanden skulle få öva mot en tyst dieselelektrisk ubåt. Ett samförståndsavtal undertecknades den 21 mars 2005 och HMS Gotland övade bland annat mot hangarfartygsstyrkorna kring USS Abraham Lincoln och USS Ronald Reagan [3][6]. Avtalet gällde ett år med option på ytterligare två [6]. Det förlängdes med tolv månader 2006 och ubåten lämnade San Diego i juli 2007 [3].

Konstruktion

Konstruktionen av Gotland-klassen är en studie i akustisk dämpning och signaturanpassning. För att uppnå den extremt låga bullernivån används flera lager av skydd:

• Maskinfundamentering: Allt roterande maskineri, inklusive dieselmotorer och Stirlingenheter, är monterat på tunga fundament som i sin tur vilar på gummielement. Detta isolerar vibrationer från att nå tryckskrovet.
• Hydrodynamisk form: Skrovet är optimerat för att minimera turbulensbrus vid framdrivning. Roderytor och torn är utformade för att ge minsta möjliga sonarreflektion.
• Anekoid beläggning: Skrovet kan kläs med gummipaneler som absorberar inkommande sonarpulser, vilket gör ubåten ”svart” för aktiv sonar.
• Magnetisk signatur: För att undgå magnetminor och flygburen MAD-spaning (Magnetic Anomaly Detector) är ubåten utrustad med avancerade system för avmagnetisering som aktivt motverkar fartygets magnetfält [3].

I samband med halvtidsmodifieringen (HTM) utrustades fartygen även med sponsoner, vilket är längsgående utbuktningar på skrovet. Dessa är inte bara estetiska utan fyller en viktig funktion för stabiliteten då ubåten blivit tyngre och längre efter modifieringen [4][7].

X-rodret – Nyckeln till manövrerbarhet

Ett av de mest framträdande dragen på Gotland-klassen är X-rodret i aktern. Till skillnad från ett konventionellt korsroder ger X-konfigurationen fyra roderblad som samverkar för att styra fartyget i både gir och djup. Detta ger en oöverträffad precision, vilket är nödvändigt när man opererar på mycket grunt vatten eller behöver utföra snabba undanmanövrar. X-rodret styrs helt digitalt, vilket gör att en operatör kan kontrollera fartyget med en joystick [3]. Systemet är så robust att ubåten kan fortsätta manövrera även om enstaka roderblad skulle skadas.

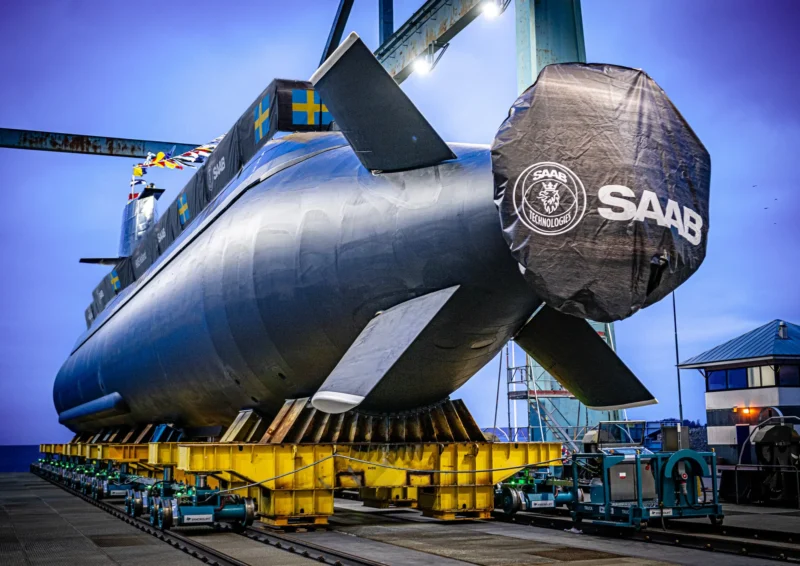

HMS Halland sjösättning efter HTM 2025-02-14 Foto: Saab Kockums

Stirling AIP – Det tysta hjärtat

Stirlingmotorn är en motor med utvändig förbränning som fungerar genom att en innesluten arbetsgas värms upp och kyls av. I Gotland-klassen används flytande syre (LOX) som förvaras i kryogena tankar. Syret förbränns tillsammans med dieselbränsle i en sluten kammare under högt tryck, ett tryck som är högre än det omgivande vattnets tryck på maximalt dykdjup. Detta gör att avgaserna kan tryckas ut direkt utan behov av bullriga kompressorer. Stirlingenheterna driver generatorer som laddar ubåtens batterier eller driver propellern direkt. Vid HTM-uppgraderingen installerades den senaste versionen av Stirlingmotorerna, vilka är effektivare och ger ännu längre uthållighet i u-läge [1][4].

Beväpning

Gotland-klassen är utrustad med ett flexibelt vapensystem som är skräddarsytt för både defensiva och offensiva operationer. Torpedtuberna är placerade i fören och är av två kalibrar:

53,3 cm tuber

Fyra rör för tunga torpeder, såsom Torped 62. Denna torped är trådstyrd och har en räckvidd på över 40 kilometer. Den är utrustad med en avancerad målsökare som kan skilja mellan äkta mål och skenmål. Under anfall används ofta tidtagarur för att manuellt verifiera torpedens bana och beräknad träfftid mot målet, en metod som fortfarande är relevant i modern ubåtskrigföring [4].

40 cm tuber

Torped 47 Bild: 2026 SoldF.com

Två rör för lätta torpeder, exempelvis den nya Torped 47. Dessa används främst för ubåtsjakt och är optimerade för extrem manövrerbarhet och snabbhet i korta anfallssituationer i kustnära miljöer.

Minläggning

Förutom torpeder kan ubåten bära upp till 48 minor externt. Dessa fästs i särskilda ställningar på utsidan av tryckskrovet, vilket innebär att ubåtens inre torpedförråd förblir ledigt för omedelbar strid [2][3].

Operativ drift och taktik

Att operera en ubåt av Gotland-klass kräver en extrem förmåga till tempoväxling. Vardagen under ytan präglas av långsam underrättelseinhämtning, men när läget blir skarpt sker allt blixtsnabbt [4].

Sensorstöd och lägesbild

Ubåtens främsta sinne är hörseln. Genom de avancerade sonarsystemen (CSU 90-serien) samlar besättningen in akustisk data från omgivningen. Genom att använda olika sonarantenner, cirkulär förensonar för bred spaning och flankantenner för precisionsmätning, kan sonaroperatörerna identifiera fartygstyp, kurs och fart på extremt långa avstånd utan att själva sända ut en enda ljudvåg. Vid HTM-uppgraderingen ersattes det klassiska analoga periskopet med en optronisk mast. Denna innehåller avancerade sensorer som ser och hör mer än mänskliga sinnen och kan sända digitala bilder direkt till operatörernas skärmar i manöverrummet [4].

Livet under ytan

Besättningen på en ubåt lever under informella men strikta former. Rangordningen är mindre framträdande i den dagliga rutinen i mässen, men när ”Klart skepp!” ljuder vet varje individ exakt sin plats. Besättningen sover i skift och delar ofta sängar (varmt kojsystem). Till skillnad från äldre tiders ubåtar är dagens Gotland-klass utrustad med duschar och modern vattenrening, vilket är kritiskt för stridsvärdet under veckolånga uppdrag [4].

De största hoten i fredstid är brand och vatteninträngning, vilket besättningen övar intensivt på att hantera genom omedelbara åtgärder som att stänga alla skrovgenomföringar via en enda knapptryckning.

Halvtidsmodifiering (HTM)

Under perioden 2018–2025 har samtliga tre ubåtar genomgått en omfattande halvtidsmodifiering vid marinvarvet i Karlskrona. För HMS Gotland och HMS Uppland innebar detta att fartygen kapades och förlängdes med två meter för att rymma över 50 nya system, varav 20 stycken är identiska med de som installeras i den kommande Blekinge-klassen (A26) [4]. Efter HTM är fartygen drygt två meter längre och ca 200 ton tyngre [4].

Den 13 februari 2025 sjösattes HMS Halland efter sin halvtidsmodifiering. Därmed hade även den tredje och sista ubåten i Gotland-klassen genomfört HTM-programmet. Fler än 20 centrala system ombord ersattes, bland annat sensorer och ledningssystem av samma typ som används i Blekinge-klassen (A26) [5].

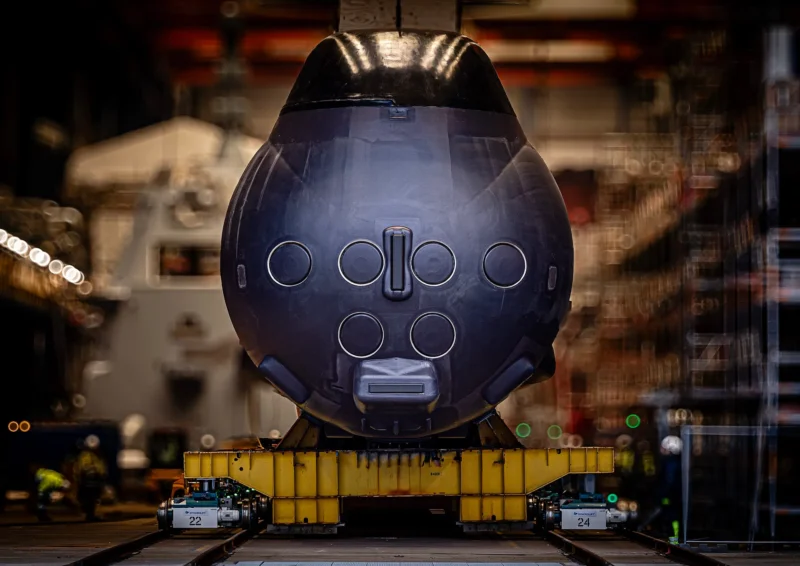

Torpedluckor HMS Halland sjösättning efter HTM 2025-02-14 Foto: Saab Kockums

De viktigaste förändringarna omfattar:

• Digitalisering: Införande av ledningssystemet SESUB 960 och moderna operatörsplatser.
• Förbättrad AIP: Uppgradering till Stirling v4-275R Mk3.
• Exelis ES-3701: Ett nytt system för elektronisk krigföring för precis identifiering av radarsignaler.
• Kongsberg SA9510S: Ny sonar för navigation och målsökning [3].

Framtid

Genom HTM-programmet har Första ubåtsflottiljen återfått en fulltalig flotta av ”havets tysta väktare”. Gotland-klassen fungerar som en teknisk och doktrinär brygga till Blekinge-klassen och samverkar under övergångsperioden med Södermanland-klassen. Med förmågan att ligga dold i u-läge i mer än 14 dygn [4], och med sensorer som vida överstiger mänsklig förmåga, förblir Gotland-klassen ett av Sveriges viktigaste strategiska vapen i havets svarta vatten [1][4].
