Automatkarbin 5C - Ak5 C

Vidareutveckling av FN FNC 5,56x45 mm NATO och Försvarsmaktens standardvapen

Home VapenAutomatkarbin 5C (Ak5C)

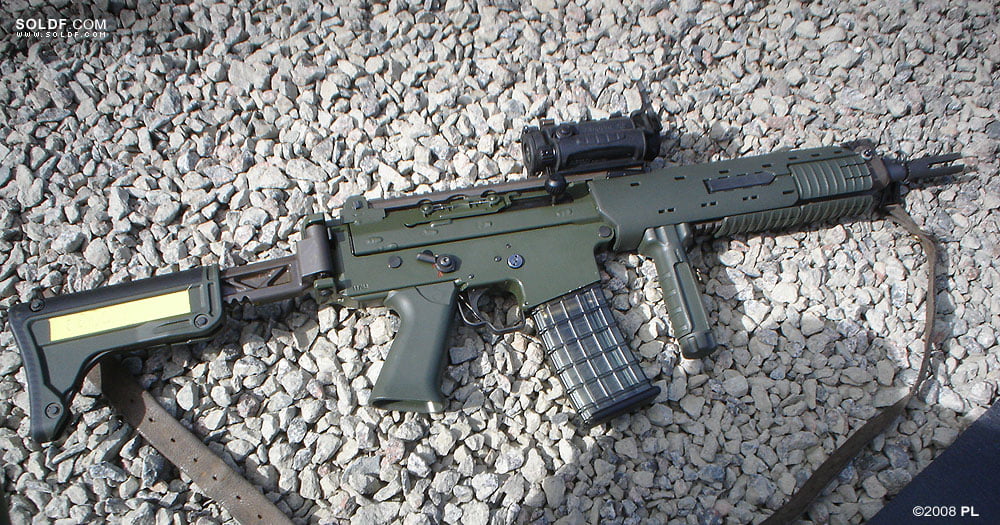

Automatkarbin 5C (Ak 5C) är en automatkarbin i kaliber 5,56×45 mm NATO. Sedan år 2006 är det svenska Försvarsmaktens nya enhetsvapen för stridande förband. Ak5 C är en vidareutveckling av Automatkarbin 5 (Ak 5, Ak 5A) där redan befintliga vapen renoverats och modifierats.

Resultatet har blivit ett mer ergonomiskt vapen med moderna tillbehör. Ak5 är i sin grundversion, jämfört med utländska motsvarigheter, ökänd för sin vikt. En stridsladdad Ak 5C väger efter renovering och modifiering 0,5kg mer än Ak 5A. Dock upplevs Ak 5C som mer balanserad och ergonomisk i och med den kortare längden och det ställbara axelstödet

Fakta: Automatkarbin 5C - Ak 5C

Kaliber: 5,56×45 mm NATO
Längd: 852 – 914 mm, infällt axelstöd 667 mm.
Vikt, vapen utan tillbehör: 4,0 kg
Vikt, vapen med sikte, täcklock och täcklister: 4,5 kg
Vikt, stridsladdat: 5,0 kg
Magasin: 30 ptr/mag, väger 0,5 kg fyllt
Piplängd: 350 mm (13,8 tum)
V0: 870 m/s
Max praktiskt skjutavstånd: 400 meter
Eldhastighet: 650 skott/min
Mynningsenergi: 1514 J
Sikte: Aimpoint Rödpunktssikte EHV vikt 0,39 kg, öppna reservriktmedel.
Tillbehör: magasinskoppling, täcklock, täcklist, Vapenrem 06, främre grepp, laserpekare, vapenlampa, bajonett och Granattillsats 40 mm.
Antal: 39200 st (inkl tidigare Ak5 D som uppgraderats.)
Ordervärde: 260 Mkr, dvs 6 500 kr /vapen i modifieringskostnad.
Tillverkare: Saab Bofors Dynamics
—-
DMAX: 3000 m?
Antagen i FM: 2006

Konstruktion

Vapnet konstruerades ursprungligen av belgiska Fabrique Nationalle som FN FNC 80. Vapnet konstruerade för att kunna skjuta gevärsgranater som träs över flamdäparen, vilket krävde en rejäl konstruktion som medförde en högre vikt på vapnet. Denna typ av gevärsgranater till Ak 5 har dock aldrig varit aktuellt för Sverige. Vapnets mekaniska funktion bygger på principen gas/vridlås vilket de flesta moderna automatkarbiner gör idag.

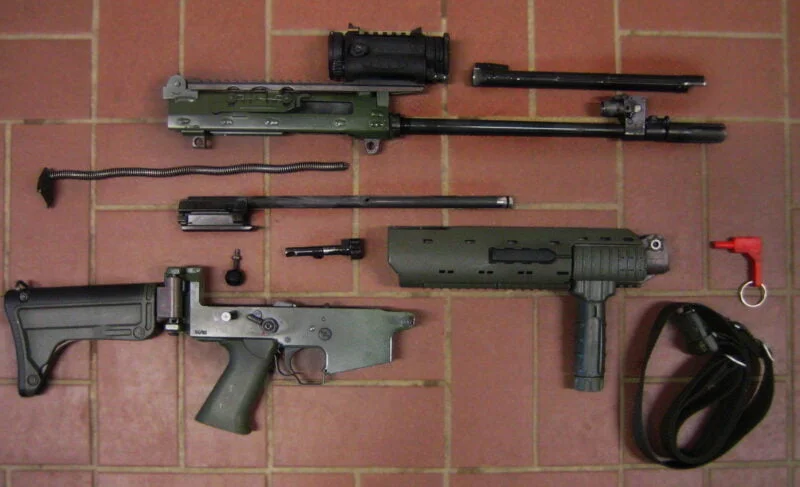

Ak 5C Isärtagen Foto:©2008 Jonas Andersson

Ak 5C Isärtagen Foto:©2008 Jonas Andersson

I Ak 5C modifikationen så spärrades vapnen till gasläge 2, men grundinställningen från fabrik har minskat den mekaniska eldhastigheten till 650 skott/minut. Alltså samma hastighet som Gasläge 1 för Ak 5A.

Säkringsomställaren är till skillnad mot Ak 5A dubbelsidig i syfte att göra vapnet mer lätthanterligt för vänsterhänta eller då skytten växlar axel. Detta gör även att det är lättare att se att kamratens vapen är säkrat/osäkrat. Säkringsomställaren har precis som Ak 5A tre lägen; Säkrad, Patronvis- och Automatisk eldgivning.

På lådan så sitter det en fästskena för sikten och tillbehör som överensstämmer med MIL-STD-1913/STANAG 2324-standarden. Denna standard är mer känd som ”Picatinny rail” efter den militära forskningsanläggningen som tog fram den. Till denna standardskena finns en uppsjö av kompatibla tillbehör på den internationella marknaden; lampor, handtag, sikten, kikare, benstöd, mm.

Även handskydden har tre stycken Picatinny-skenor avsedda för LASERPEK, vapenlampor, benstöd och främre grepp. I det främre greppet och på handskyddets bägge sidor finns det uttag för tryckplattor. Dessa tryckplattor används för att kontrollera vapenlampa och/eller LASERPEK.

Axelstödets längd är justerbart beroende på skyttens längd och kan vidare anpassas med hänsyn till kläder, stridsutrustning och kroppsskydd. Precis som till Ak 5A så är axelstödet vikbart vilket är en fördel när man arbetar eller sitter i fordon.

Under Ak 5C-modifikationen så infördes en sistaskottsspärr som hakar upp mekanismen när sista skottet avfyrats och magasinet är tomt. För att detta ska fungera så har Ak 5C-magasinen en annorlunda patronförare jämfört med Ak 5A. Det går att använda de gamla metallmagasin från Ak 5A, men då fungerar inte sistaskottsspärren.

Användande

Till skillnad från Ak 5A så är Ak 5C mer ergonomisk och lättare att anpassa till skyttens storlek och utrustning. Den dubbelsidiga säkringsomställaren gör det också lättare att använda vapnet för vänsterskyttar samtidigt som den kortare pipan underlättar vid strid i trång miljö tex; MOUT (Militära Operationer i Urban Terräng).

5,56×45 mm NATO-kalibern har ofta kritiserats för att den inte alltid försätter målet ur stridbart skick när den avfyrats från vapen med korta pipor. Det är erfarenheter från främst amerikanskt trupp i bl.a. i Afghanistan och Irak med M4-karbiner som har ungefär lika kort pipa (368 mm/14,5″). Detta beror på att pipans längd påverkar kulans utgångshastighet och när kulan blir för långsam så avger den inte tillräckligt mycket energi vid träff. Dvs de tumlar inte runt eller splittras i målet som avsett. I Sverige motverkas problemet i huvudsak av en ny metodik i skjututbildningen samt av att rödpunktssiktet gör det lättare att sikta och komma till skott och i snabba lägen.

Ammunition

Stålkärneprojektil 5 och 5B

Stålkärneprojektil 5 är en helmantlad projektil där manteln består av tombak och har en stålkärna. Skillnaden mellan 5 och 5B är att den ursprungliga ammunitionen även hade en blyfyllnad baktill medan 5B har dubbla stålkärnor.

Stålkärneprojektil 5

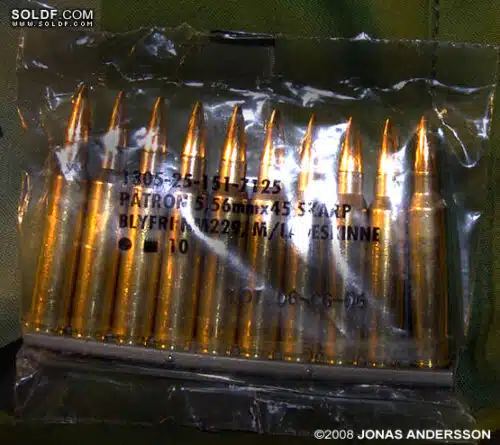

5,56 ammunition på laddram.
Foto: ©2008 Jonas Andersson

Pansarprojektil

En pansarbrytande projektil med en kärna av volframkarbid. Syftet är att få verkan i mål som har kroppsskydd, tunnare pansar eller befinner sig bakom betong. Projektilen känns igen på sin svartmålade spets.

Spårljusprojektil 5B

Spårljusprojektilen har en avfyringssats och en lyssats som antänds av krutgaserna vid avfyrning och som är synligt i upp till 900 meter. Spårljusprojektilen känns igen på sin rödmålade spets.

IR-spårljusprojektil 5

IR-spårljusprojektilen är uppbyggd på samma sätt som spårljusprojektilen, men den syns endast i bildförstärkare. IR-spårljusprojektilen känns igen på sin lilamålade spets.

Lös patron

Det finns även en lös patron övningspatron med tombakhysla och röd projektil. Själva projektilen består av trä som splittras vid avfyrning och som fångas upp av lösskjutningsanordningen.

Tillbehör

Automatkarbin 5C Foto: ©2019 Henrik Svensk

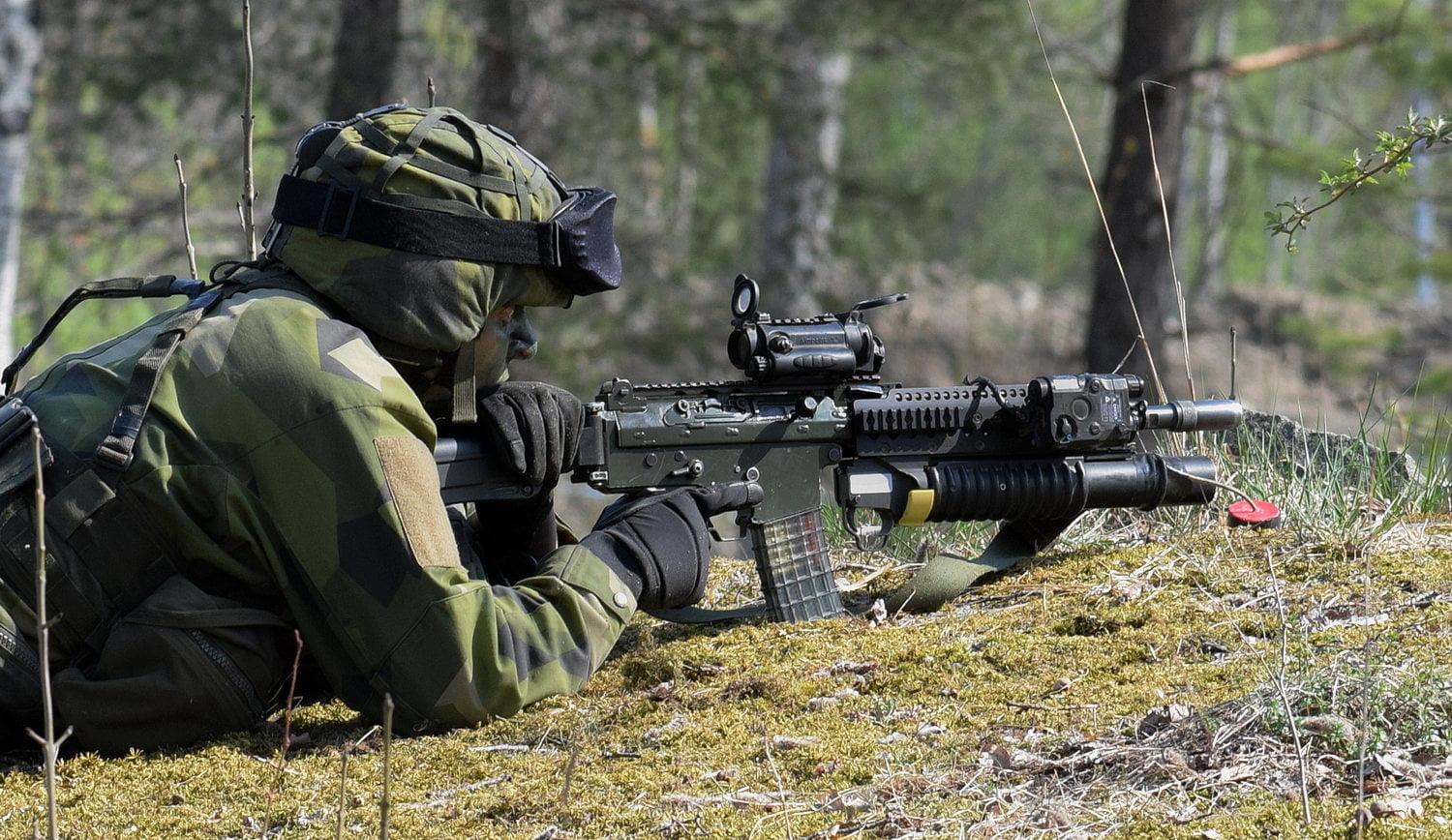

Automatkarbin 5C (Ak5C) med 40 mm Granattillsats – Aimpoint CS Rödpunktsikte EHV – EoTech ATPIAL AN/PEQ-15. Foto: ©2019 Henrik Svensk





Granattillsats 40 mm, Colt M203

Granattillsats 40 mm (Colt M203) till Ak 5C monteras genom att ersätta det ordinarie handskyddet med granattillsatsen. Skillnaden mellan 40 mm Granattillsats till Ak 5A och Ak 5C är att den sprint som på den äldre versionen höll ihop handskydden numera saknas. Stridsammunitionen är 40 mm Gevärsspränggranater (tryck- och splitterverkan). Det finns även 40 mm IDV-ammunition, en variant av gummikulor, som används vid insats mot folkmassa.

Bajonett

Ak 5C har numera en riktig bajonett till skillnad mot tidigare. För Ak 5A användes en särskild adapter för den gamla Ak 4-bajonetten vid statsceremoniell verksamhet och högvakt. Denna var inte avsedd att användas för strid och IMF-situationer (Insats Mot Folkmassa). Erfarenheter från moderna konflikter visar att bajonetter är användbara i strid än idag.

Laserpekare

Laserpekaren har flera användningsområden och den används vanligen i kombination med bildförstärkare då IR-ljus inte syns för ögat utan bildförstärkare.

  • Peka ut mål för gruppen i dagsljus skymning med synlig röd laser utan att behöva bildförstärkare
  • Peka ut mål för gruppen i mörker med IR Laser
  • Peka ut områden med i mörker med IR Illuminator
  • Identifiera egna förband som bär märken som syns i IR ljus

Steiner Optics AN/PEQ-15A DBAL-A2

Fakta: AN/PEQ-15A DBAL-A2
Dimensioner: 88,9 x 69,8 x 40,4 mm
Vikt med battierer: 227 g
Laser Synlig röd 5mW Class 3R 640 nm, räckvidd 25 m
Laser IR <50 mW, Class 3B 840 nm, räckvisdd 2500 m
Lase IR Illuminator <50 mW, Class 3B 840 nm, räckvisdd 2500 m
Batteri: 2 st 3V CR123A Litiumbatterier
Batteritid: (Beroende på funktion): över 3 timmar
Täthet: vattenskydd till 5 m djup
Operativ temperatur: -40°C till +65°C
Övrigt: Avtryckarkabel
Tillverkare: Steiner Defense, USA
Pris: cirka $1300, dvs ca 11 000 kr.

EoTech ATPIAL AN/PEQ-15 (Mörkerriktmedel 14)
Målbelysare EoTech L-3 M3X





Vapenlampa

En vapenlampa är ett bra hjälmedel i dåligt ljus. Det är framförallt bra i mindre utrymmen såsom i byggnader eller i fartyg på korta avstånd där man kan blända motståndaren och samtidigt se målet. Nackdelen är att man själv röjer sig, särskilt om motståndaren är på ett sådant avstånd att den inte blir bländad utan kan få en indikation på din position.

Vapenlampa LED – Streamlight TLR-1

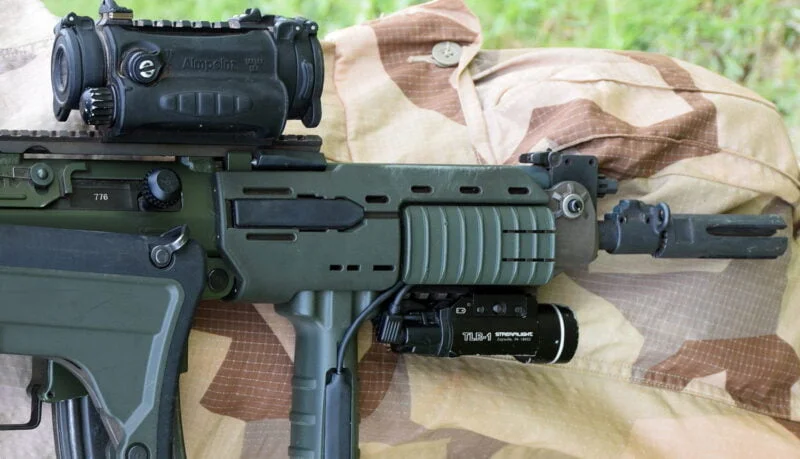

Ak 5D med Vapenlampa TLR-2 Streamlight Foto: ©2017 Henrik Svensk

Ak 5D med Vapenlampa TLR-2 Streamlight Foto: ©2017 Henrik Svensk

Vapenlampa med lysdiod (LED) som ger ett 300 lumen starkt ljus

Fakta: Streamlight TLR-1
Längd: 86,1 mm (3.39 inches)
Vikt: 118,5 g
Ljusflöde: 300 lumens
Ljusstyrka: 12 000 Candela
Batteri:  2 st  3V CR123A Litiumbatteri
Batteritid: 2,5 timmar
Täthet: IPX4
Tillverkare: Streamlight, USA
Pris: $120, ca 1000 kr

Vapenlampa LED LSP  – Streamlight TLR-2 HL

Vapenlampa med lysdiod (LED) samt även en röd laser. Ger mer än tre gånger så starkt ljus som Vapenlampa LED.

Fakta: Streamlight TLR-2
Längd: 86,1 mm (3.39 inches)
Vikt: 138,5 g
Ljusflöde: 1000 lumens
Laser: Röd 640-660 nm
Räckvidd: 283 m
Batteri:  2 st  3V CR123A Litiumbatteri
Batteritid: 1,5 timmar
Täthet: IPX4
Tillverkare: Streamlight, USA
Pris: $280, ca 2500 kr

Mynningsskydd

För att förhindra att främmande föremål kommer in i pipan och personskador så använder man till Ak 5C samma mynningsskydd som till Ak 5. Hållaren går inte att montera på pipan så därför skär man bort gummistroppen från skyddet.

Vapenrem 06

Syftet med Vapenrem 06 är att användaren skall kunna bära sitt vapen på det sätt som passar den bäst i tjänsten. Vapenremmen kan fästas i västfästet, bäras över nacken, som slinga (sittandes i mellanfästet) eller som slinga i kolv- och mellanfästet. Det elastiska enpunktsfästet kallas även för snabbfäste och lämpar sig väl för bevakningstjänst.

Magasinskoppling

Magasinskopplingen består av två plastbitar samt en lång skruv och används för att koppla ihop två magasin till så kallade jägarmagasin vilket möjliggör ett snabbt magasinsbyte.



Främre grepp

Det främre greppet förbättrar vapnets ergonomi och gör det lättare att hantera. Det har även ett uttag för en tryckplatta för manövrering av vapenlampor eller LASERPEK.

Täcklist används för att skydda plastläpparna runt handskyddets och det främre greppets uttag för tryckknappar när dessa inte används.

Täcklock sätts fast på fästskenorna för att skydda dessa när andra tillbehör inte är monterade.

Riktmedel

Till Ak 5C så finns det i nuläget två uppsättningar riktmedel, de öppna reservriktmedlen och rödpunktsikte eldhandvapen.

Under Ak 5C-försöken så tog man bort de öppna riktmedlen på Ak 5CF-prototyperna och förlitade sig helt på reservriktmedlen ovanpå rödpunktssiktet. Dragna erfarenheter visade att detta inte var en optimal lösning och på Ak 5C så behölls det bakre hålsiktet medan det främre stolpkornet med kornskyddsring togs bort och ersattes av ett uppfällbart stolpkorn.
Fästskenans placering på lådan gör dock att endast det gamla hålet för skjutning på avstånd upp till 400 meter kan användas.

Rödpunktsiktet är ett passivt och ickeförstorande sikte som monteras på MIL-STD-1913/STANAG 2324-skenor. Den röda riktpunktens styrka kan justeras efter behov för anpassning till rådande ljusförhållanden och övriga tillbehör som monterats (bildförstärkare eller förstoringssats) eller laserskyddsglasögon.

Ovanpå rödpunktsiktet så finns det ytterligare en Picatinny-skena för eventuella tillbehör (max vikt 150 gram) samt ett hålsikte och ett stolpkorn som används som nödförfarande om det ordinarie siktet är oanvändbart.

Fakta Rödpunktssikte Eldhandvapen – Aimpoint CS

”Fakta
Förstoring: 1 ggr
Genomsiktsdiameter (främre lins): 26 mm
Punktdiameter: 4 MOA (motsvarande 12 centimeter på 100 meter, 24 centimeter på 200 meter osv.)
Batterilivslängd: 10 år vid normalt användande. Batterifacket är plomberat och får endast bytas på central verkstad.
Dimensioner: längd 130 mm, bredd 65 mm, höjd 68 mm
Optisk axel: 29 mm
Högsta punkt: 63 mm (reservriktmedlen)
Vikt: 390 gram
Operativ temperatur: -45°C till +55°C
Täthet: Vattentätt till 10 meters djup
Tillverkare: Aimpoint

För att till fullo utnyttja rödpunktsiktets fördelar, rörande tid till skott och omvärldsuppfattning, så siktar man på korta avstånd normalt med bägge ögonen öppna. Siktets placering på skenan är normalt upp till varje skytt, men för att siktet skall skymma så lite som möjligt av målterrängen så rekommenderas montering långt fram. För vissa skyttar så fungerar det bäst när siktet är monterat långt bak, motsvarande ett normalt kikarsikte.

Rödpunktsiktet är att anse som paralaxfritt vilket innebär att den röda punkten inte behöver centreras. Oavsett var i röret som skytten ser punkten så är det träffpunkten (på det avstånd som siktet är skottställt på vill säga). Kompensation för avstånd och vindavdrift görs genom avhåll.

Funktion:
Siktet består av sikteshus med fäste och ett innerrör som innehåller optiken och elektroniken.

I siktets innerrör sitter det en reflekterande lins och en lysdiod. Riktpunkten utgörs av lysdioden och den reflekterande linsen. Dioden som är monterad i linsens fokus reflekterar sitt ljus mot skytten. Det skytten uppfattar som en röd punkt är en projicerad bild av dioden. Linsen har ett fullt ljusgenomsläpp på alla våglängder utom just diodens.

Skottställning görs genom att innerröret flyttas i förhållande till sikteshuset med de två justerskruvarna. Siktet kan användas även när det främre linsskyddet är nedfällt, förutsatt att man ser målet med ena ögat.

Ak 5C-modifikationen

Ak 5 har sina rötter i belgiska Fabrique Nationals FNC och licenstillverkades i Sverige mellan 1986 och 1999 och har använts vid värnpliktsutbildningar och insatser sedan dess. Utvecklingen av eldhandvapen stod inte still utomlands och trenden gick mot modulära system med olika sikten, laserriktmedel och vapenlampor samt förbättrad ergonomi.
Bedömningen gjordes att befintliga Ak 5:or kunde uppdateras med motsvarande funktioner och tillbehör som utländska system, till en bråkdel av priset för ett nytt eldhandvapensystem.

Mellan år 2003-2005 genomfördes truppförsök med 300 stycken svartmålade Ak5CF (Ceasar Försök). Dessa Ak 5CF modifierades med målsättningen att öka tillförlitligheten.
Övriga åtgärdspunkter var:

  • MIL-STD 1913-skena på lådan
  • Ny flamdämpare som skulle fungera bättre med bildförstärkare
  • Ett fast gasläge
  • Bajonettfäste för Ak 4-bajonetter
  • Ett nytt handskydd med en MIL-STD 1913-skena undertill
  • Ett justerbart axelstöd
  • En dubbelsidig säkringsomställare
  • Ett nytt pistolgrepp
  • Sistaskottsspärr
  • Transparenta plastmagasin
  • Ett löstagbart, främre grepp
  • En ny vapenrem
  • Man tog även bort den befintliga upphakningsmekanismen och Ak 5:s fasta riktmedel.

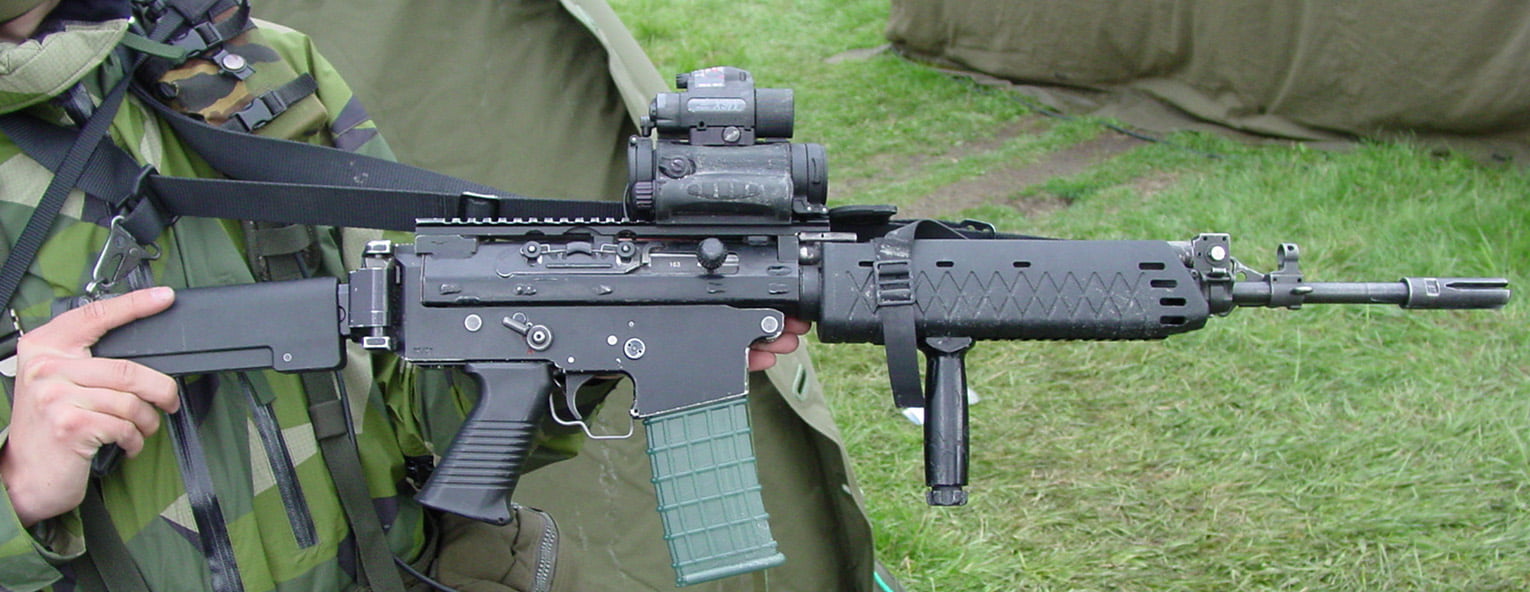

Försöksversionen Ak 5CF

Försöksversionen Ak 5CF
Foto: ©2006 Kim Svensson

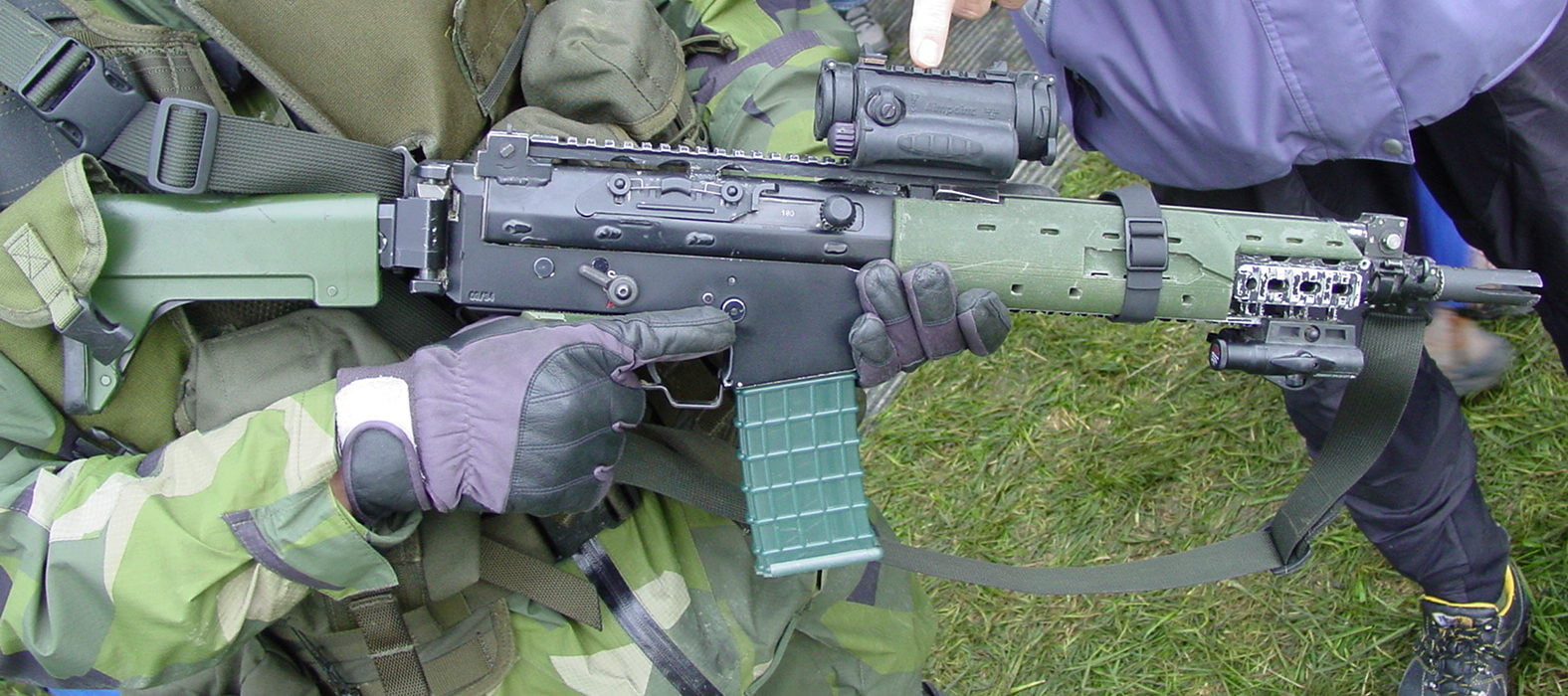

Prototypversion av Ak 5C

Prototypversion av Ak 5C
Foto: ©2006 Kim Svensson

Erfarenheterna från försöksverksamheten var inte enbart positiva, vapnet ansågs vara för tungt och för långt, men dom var tillräckligt goda för att man skulle gå vidare med att modifiera Ak 5 till Ak 5C, samt att de Ak 5D som köpts in skulle modifieras på motsvarande sätt. I den slutgiltiga Ak 5C-modifikationen så infördes:

    • En tillbehörsskena på lådan
    • Den nya, effektivare flamdämparen
    • Pipan kortades till 350 mm (från 450 mm)
    • Ett justerbart axelstöd
    • Ett nytt handskydd med tillbehörsskenor och uttag för tryckplattor för manövrering av eventuella vapentillbehör
    • Ett fast gasläge
    • En dubbelsidig säkringsomställare
    • Ett smalare pistolgrepp
    • Sistaskottsspärr
    • Ett uppfällbart stolpkorn samt
    • Transparenta plastmagasin

Moderinserad Ak5D och Ak5C

Fördelar:

  • Hög tillförlitlighet
  • Bra ergonomi
  • Kort pipa
  • Lättvårdad
  • Sistaskottsspärr
  • Transparenta magasin som gör det lättare att få en uppfattning om hur mycket ammunition man har kvar.

Nackdelar:

  • Tung jämfört med utländska system.
  • Reservriktmedlen på vapnet kan inte användas utan att lossa rödpunktsiktet, och för det krävs verktyg.
  • Plastmagasinen är både bredare och högre än de gamla magasinen i metall vilket kan störa vid omladdning.
  • Västfästet till vapenremmen kan i snabba lägen hamna mellan axelstödet och skytten.
  • De börjar nu bli rejält slitna.

Video

Leave a Reply

Lämna en kommentar
Cancel Reply

Följ oss

BESÖK VÅR BUTIK

FRI FRAKT PÅ ALLT
Tom 2022-06-27 23:59

SHOP.SOLDF.COM

SoldF på Twitter

Follow @soldfcom
SoldF.com Retweeted · Okänd Soldat
@OkandSoldat
MÅLET ÄR NÅTT och med råge. Det blir 625 doser ketamin, mer smärtlindrig än vad hela bataljonen har haft på hela kriget. Enormt tack till alla som hjälpte till.

Det blev ett visst överskott men jag tror ni kommer bli nöjda med våra planer för det. Mer info den första.
TACK
View on Twitter
34
0
SoldF.com Retweeted · 𝔗𝔥𝔢 𝔇𝔢𝔞𝔡 𝔇𝔦𝔰𝔱𝔯𝔦𝔠𝔱
@TheDeadDistrict
Today in Warsaw 🇵🇱 open exhibition of the destroyed Russian tanks. https://t.co/QxfHuEODfy
View on Twitter
SoldFcom photo
66
0
SoldF.com Retweeted · jn-photo.se 🇸🇪 🇺🇦
@JnAviPhoto
Swedish Air Force Historic Flight´s SAAB AJS 37 Viggen taking off for a display at the Danish Air Show 2022. https://t.co/jJrZKhtk24
View on Twitter
SoldFcom photo
15
0

Om SoldF.com

SoldF Icon
SoldF.com är en inofficiell webbplats om vapnen, materielen, fordonen, utrustningen, mm som finns i Sveriges Försvarsmakt.

SoldF.com är helt privatägd, drivs utan vinstintresse och är inte förbunden med Sveriges Försvarsmakt.

About SoldF.com

SoldF Icon

SoldF.com is an unofficial information site about the weapons, vehicles and equipment used by the Swedish Armed Forces.

The items are described in a simple and personal way for both beginners as well as experienced professionals. You will find facts and unique photos of Swedish equipment not found anywhere else. Things you might come in contact with when serving in the Swedish Armed Forces or maybe you just have an interested in.

SoldF.com is privately owned, run by veterans for non-profit and in no way affiliated with the Swedish Armed Forces.

RSS SoldF Forum

  • Behålla tjänst i bataljonen vid flytt?
    Hej, en fråga som ni kanske vet svaret på… Om man flyttar typ 25 mil, kan man fortfarande tillhöra samma HV-bataljon? Man klarar ju inställelsetid 6 timmar och man är ju inövad med sina kollegor. Det står ju ofta beskrivet om bataljonerna: ”Bataljonen är hemmahörande i xxx med länet som huvudsakligt upptagningsområde.” Någon som vet […]
  • Sjukvård i krig - lärdomar från Ukraina 2022
    Gör en egen tråd av det här eftersom jag tycker att det är väldigt bra lärdomar från Ukraina gällande utmaningarna i krig: https://militardebatt.com/2022/06/15/okand-soldat-i-ukraina-de-flesta-sarade-far-inte-ens-smartstillande/ Citat: Den enskilt största lärdomen är att vi från grunden måste tänka över hur vi använder och märker våra sjukvårdsresurser. Vår dimensionerande motståndare har gång på gång visat att de helt ignorerar […]
  • Rehnmetall KF51
    Läste om KF51 på lite sidor. Verkar vara en grym stridsvagn. Nya 13cm kanonen som är automatladad. 20 skott är kapaciteten. Stridsvagnen har plats för förare, vagnchef och skytt samt plats för en fjärde person. Väger bara 59 ton. Har aktivt skydd. Har möjligheter att skjuta iväg UAV, missiler eller Lotering ammunition från tornet. Har […]

© 1997 - 2022 — SoldF.com

  • Hem
  • SoldF Forum
  • SoldF Shop
  • Om SoldF.com
