Förrådsbenämning: Tändapparat 4 (B) 15 skott
Vikt: 6 kg
Dimensioner: 200 x 160 x 160 mm
Uppladdningsspänning: 600 V
Uppladdningstid: ca 10 s
Kapacitet (tändarna i serie): 15 st elsprängpatron + tändkabel om 10 Ω (totalmotstånd ca 64 Ω)
Tändapparat 4B (TA4) är en elektrisk tändapparat för att antända flera stycken laddningar på en gång. Den kan endast antända elsprängpatron 4 eller liknande. Högst 15 stycken elsprängpatron 4 (elsprptr 4) i serie kan tändas [1]. Som tråd går det bra att använda 1000 DL, d.v.s. Försvarsmaktens vanliga telefontråd.
Konstruktion och funktion

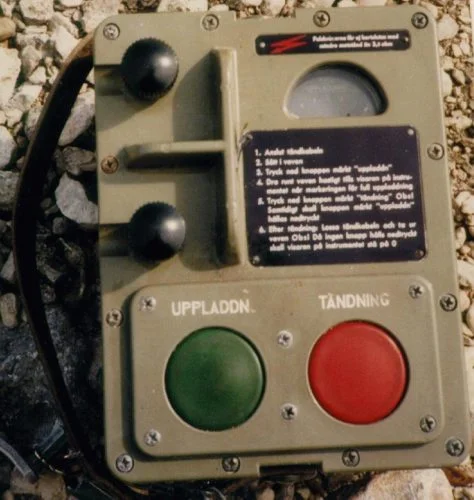

TA 4 är en tvåhandsmanövrerad, induktordriven kondensatortändapparat. Apparaten sitter i en låda av lättmetall. Översidan är gjord av armerad plast och har instrument, polskruvar och manöverknappar. Induktorn vrids runt med en vev som är fäst i bärremmen med kedja och karbinkrok. Plastlocket skyddar översidan [1].
Utlösningen är säkrad på två sätt. Apparaten har tvåhandsutlösning och en särskild koppling som gör oavsiktlig utlösning omöjlig. I viloläge kortsluter uppladdningsknappen kondensatorerna, så att varken ofrivillig uppladdning eller tändning genom restladdning kan ske [1].
Kapaciteten på 15 skott avser 15 elsprängpatron 4 i serie och en tändkabel på 10 ohm, totalt cirka 64 ohm. Varje elsprängpatron 4 har en resistans på cirka 3,6 ohm, så femton patroner ger 54 ohm och med tändkabeln blir totalen cirka 64 ohm [1].
Tändapparaten fungerar så att man med en vev skapar induktion som i sin tur laddar upp kondensatorerna i tändapparaten till en maximal spänning av 600 Volt [1].
Handhavande
TA4 vevas upp med en liten vev, samtidigt som man håller in den gröna knappen. När full laddning är uppnådd, tänder man genom att hålla ned både den gröna och röda knappen samtidigt. Detta medför att man förhindrar oavsiktlig utlösning av salvan.
Före uppladdning kontrolleras tändsystemet med ledningsprovare eller motståndsmätare. Plastlocket tas av, tändkabeln ansluts till polskruvarna och veven sätts i urtaget i lådan. Veven dras med jämn hastighet tills instrumentnålen pekar på markeringen FULL UPPLADDNING. Nålen får inte gå förbi markeringen, eftersom apparaten då kan skadas. Efter tändning tas veven ur och tändkabeln lossas. När ingen knapp hålls nedtryckt ska visaren stå på 0 [1].
Elsprängpatroner och tändkabel
Elsprängpatron 4 är den militära motsvarigheten till den civila elsprängkapseln typ VA. Den kan initiera alla sprängmedel samt pentylstubin och nonelstubin. Patronen har hög säkerhet mot statisk elektricitet och induktionsströmmar, till exempel från radiosändare, och tänds inte av ett 4,5 V ficklampsbatteri. Den har en aluminiumhylsa med primärsats av blyazid och aluminiumpulver och sekundärsats av hexogen eller hexotol. Öppningen är tätad med en plastpropp, och patronen kan användas ner till minst 15 m vattendjup [1].
Elsprängpatron 4 finns i serien nr 0 till 10. Nr 0 saknar fördröjning, och nr 1 till 10 har 25 millisekunders fördröjning mellan varje nummer. Patroner med fördröjning används vid intervallsprängning. TA 4 kan användas med elsprängpatron 4, 5 och 6 [1].
Tändkabeln kopplas mellan tändapparaten och patronerna, och dess längd väljs så att den som tänder står i skydd när laddningen detonerar. Tändkabel 1A MT är 300 m lång och har totalresistansen 10 ohm. Tändkabel 2A MT är 200 m lång och har totalresistansen 6,6 ohm. Ledningstråd 2, som skarvar patronerna, har cirka 6,5 ohm resistans per 100 m [1].
Tändapparater i Försvarsmakten
Försvarsmakten hade 2002 fyra tändapparater för elektrisk tändning: TA 4, TA 7, TA 8 och TA 9. TA 7 är en kondensatorapparat för 1 till 100 elsprängpatron 4 eller 5 i serie vid 10 ohm tändkabelresistans. Den laddas med en handvevad generator till högst 1 950 V på cirka 20 sekunder och väger 14,5 kg. TA 8 är batteriladdad med ett 17,5 V litiumbatteri och initierar seriekopplade elsprängpatron 4 och 5 inom 85 ohm totalt tändkretsmotstånd. TA 9 är ett radiostyrt tändsystem för elsprängpatron 6 med upp till 10 km räckvidd beroende på terrängen [1].
Säkerhet
OBS! Polskruvarna får ej kortslutas med mindre motstånd än 3,5 Ω (likvärdigt med en elsprängpatron 4) [1]. Detta kan skada tändapparaten.
OBS! Tänk på risken för induktionsströmmar vid användning av elsprängpatroner. Placera därför ej i närhet av starkströmskablar eller annan ledande anordning/material som kan ge upphov till induktionsströmmar.
Jorda ALLTID patronen och kabeln som skall användas före användning genom att sticka ner dess ändar i marken.
Källor
- [1] Soldatreglemente för vapenmateriel, Spräng- och tändmedel [PDF] (SoldR Mtrl Spräng- o tändm), Försvarsmakten, Syllabus AB, 2002, M7742-101121
