Robot 15 (RBS15)



Robotsystem 15 (RBS15) är en svenskutvecklad, tung sjömålsrobot med hög subsonisk hastighet, konstruerad för att bekämpa både kvalificerade ytfartyg och stora transportfartyg i komplexa marina miljöer. Senare versioner av roboten har dessutom markmålsförmåga, vilket gör det ännu mer mångsidigt i moderna stridsmiljöer.

Med en aktiv radarmålsökare för exakt målföljning och en turbojetmotor för kraftfull framdrivning fungerar RBS15 som ett långräckviddigt precisionsvapen. Roboten har förmågan att slå ut både marina och landbaserade mål med hög precision.

RBS15 är designad för att operera under alla väderförhållanden och kan avfyras från fartygsbaserade tuber, markbundna lavetter eller användas som en attackrobot på stridsflygplan [1][2].

Bakgrund

Under slutet av 1970-talet stod Sverige inför ett vägskäl gällande den framtida sjömålsbekämpningen. Den tunga Robot 08 behövde ersättas och alternativet stod mellan att köpa amerikanska Harpoon (RGM-84) eller att utveckla ett eget system baserat på erfarenheter från Robot 04E.

Den 25 april 1979 fattade regeringen det avgörande beslutet att ge Försvarets materielverk (FMV) i uppdrag att förhandla med Saab-Bofors Missile Corporation om utveckling av ett helsvenskt system [5]. Utvecklingskostnaden för systemet var vid denna tidpunkt betydande, men motiverades av behovet av en robot anpassad för Östersjöns unika förhållanden med dess skärgård och radarstörningar.

Den första seriebeställningen av Robot 15M gjordes i juli 1979 och de första leveranserna nådde Marinen i juni 1984. Priset för projektet och de initiala robotarna uppgick till miljardbelopp i dåtidens penningvärde, en investering som säkrade svensk kompetens inom robotteknologi för decennier framåt [5].

Teknisk konstruktion och systemuppbyggnad

Robotsystem 15 är konstruerat som en modulär, cylindrisk robotkropp i lättmetall (främst aluminiumlegeringar) och kompositmaterial, optimerad för att tåla extrema påfrestningar vid start samt den korrosiva miljön till sjöss. Konstruktionen är indelad i fyra huvudsektioner: nosparti, stridsdel, bränsle- och elektroniksektion, samt motorsektion.

Skrov och aerodynamik

Robotens flygkropp har en diameter på 500 mm. Den aerodynamiska konfigurationen är av så kallad ”canard-typ” på de tidiga versionerna (där de främre fenorna styr), men på Mk 3 och Mk 4 används en mer konventionell uppbyggnad med korsformade vingar och roder i aktern. Vingarna har ett spann på 1,4 meter men är infällbara i tuben för att spara utrymme. Skrovet är designat med en låg radarsignatur (RCS) och har på senare versioner fått radarabsorberande ytskikt för att försvåra upptäckt.

Delsystem och sektioner

Robot 15 Bild: 2026 SoldF.com

• Nossektion (Målsökare): Här sitter den aktiva radarmålsökaren som opererar i J-bandet (eller Ku-bandet på vissa versioner). Bakom radarantennen finns logikenheten och signalprocessorn som särskiljer målekon från vågstörningar (clutter) och fientlig störning.
• Verkansdel (Stridsdel): Robotens stridsdel väger cirka 200 kg och är av typen HE-blast/fragmentation. Den är omsluten av en förfragmenterad mantel som vid detonation genererar tusentals splitter med hög genomslagsförmåga. Stridsdelen är placerad centralt för att robotens tyngdpunkt ska förbli stabil under flygningen allteftersom bränslet förbrukas.
• Elektronik och Navigering: Bakom stridsdelen sitter tröghetsnavigeringssystemet (INS) och radarhöjdmätaren. Radarhöjdmätaren är en kritisk komponent som gör att roboten kan utföra ”sea-skimming”, det vill säga flyga på endast 2–5 meters höjd över vågorna för att undvika fientlig radarupptäckt.
• Motorsektion: Längst bak sitter turbojetmotorn. I Mk I och Mk II används den franska Microturbo TRI 60-1, medan Mk3 och Mk4 använder den kraftfullare TRI 60-5 med ställbar dragkraft. Bränsletanken för flygfotogen är placerad direkt framför motorn.

Framdrivningssystemets konstruktion

För ytavfyrade varianter (M och KA) är roboten utrustad med två utanpåliggande startraketer (boosters). Dessa är fyllda med krut och ger den enorma acceleration som krävs (0–100 km/h på ca 0,5 sekunder) för att trycka in luft i turbojetmotorns kompressor så att den kan starta. Booster-enheterna är vinklade 18 grader utåt från robotens centrumlinje för att inte skada skrovet vid separation, vilket sker via pyrotekniska bultar efter cirka tre sekunder.

Kylning och miljöskydd

Eftersom elektroniken och motorn genererar kraftig värme under den långa flygningen, är konstruktionen försedd med interna kylkanaler. När roboten förvaras i sin tub på ett fartyg eller lastbil, skyddas den av en hermetiskt tillsluten miljö där kvävgas eller avfuktad luft cirkulerar för att förhindra oxidering på de känsliga radar- och motordelarna. Detta miljöskydd är avgörande för att roboten ska ha en lång livslängd i marint klimat.

Typer

Fartygsburen version – Robot 15M (Marin)

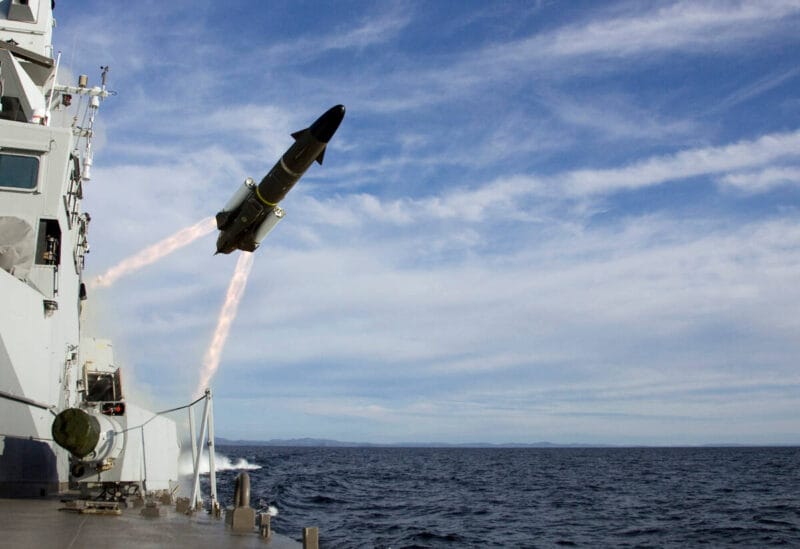

Korvett GÄVLE skjuter en RB15M MKII under en förtroendeskjutning hösten 2008 Foto: Saab

Robot 15M, och dess uppgraderade efterföljare Mk II och Mk 4, utgör ryggraden i den svenska flottans ytstridsförmåga. Systemet introducerades operativt 1985 på robotbåtarna i Norrköping-klassen (dessa omklassificerades då från torpedbåtar). Installationen omfattar inte bara själva roboten i dess tub, utan ett helt integrerat system bestående av Robotcentralinstrument (RCI), fördelningslådor och kraftenheter. En central del av systemet är de miljöskyddade tuberna som är utrustade med avfuktningsanordningar för att garantera robotens driftsäkerhet under långa perioder till sjöss.

Under slutet av 1990-talet uppgraderades robotarna till Mk II-standard, vilket innebar förbättrad räckvidd och en mer sofistikerad målsökare. Mellan 2012 och 2014 genomfördes nästa stora integrationssteg när Robotsystem 15 installerades på korvetterna av Visby-klass (Nyköping, Karlstad, Helsingborg och Härnösand). På Visby-klassen förvaras robotarna dolt under däck för att bibehålla fartygets smygkapacitet. Roboten förbereds genom en automatisk självtest i beredskapsmod innan den avfyras med hjälp av sina två startraketer som ger en totalvikt vid start på 746 kg. Efter tre sekunder tar turbojetmotorn TRI 60R över och driver roboten i över 0,8 Mach mot målet. Kostnaden för att underhålla och uppgradera dessa system är en betydande del av Marinens materielbudget, men anses nödvändig för att bibehålla en trovärdig tröskeleffekt [2][4].

Flygburen version – Robot 15F (Flyg)

Robot 15F på JAS 39C Gripen Foto: ©2020 Ramon Wenink /Saab

Robot 15F är den luftburna varianten och klassas som en attackrobot för bekämpning av sjömål på stora avstånd. Beslutet om en flygburen version togs i juni 1982 och systemet blev operativt 1989 på flygplan AJS 37 Viggen. Idag utgör den huvudbeväpningen för sjömålsbekämpning på JAS 39 Gripen. Den stora tekniska skillnaden mot den fartygsburna versionen är avsaknaden av startraketer (boosters), vilket sänker vikten till ca 565 kg. Eftersom flygplanet vid fällning redan har en hög utgångshastighet kan turbojetmotorn starta direkt i luften.

Inför ett uppdrag används en avancerad planeringsdator där positioner för fällpunkt, brytpunkter och målområde matas in på en datastav. Denna datastav tas med av piloten till flygplanet och laddas in i systemet. Vid fällning överförs dessa prepareringsdata till robotens styrautomat. Roboten använder en radarhöjdhållare för att flyga på extremt låg höjd och kan programmeras att utföra avancerade taktiska anfall via flera brytpunkter för att undgå fientligt luftförsvar. Den aktiva målsökaren från Philips/Saab aktiveras först i slutfasen, vilket minimerar risken för att roboten upptäcks i förtid. Robot 15F har även exporterats till Thailand i samband med deras köp av Gripen-systemet [3][5].

Markbaserad version – Robot 15KA (Kustartilleri)

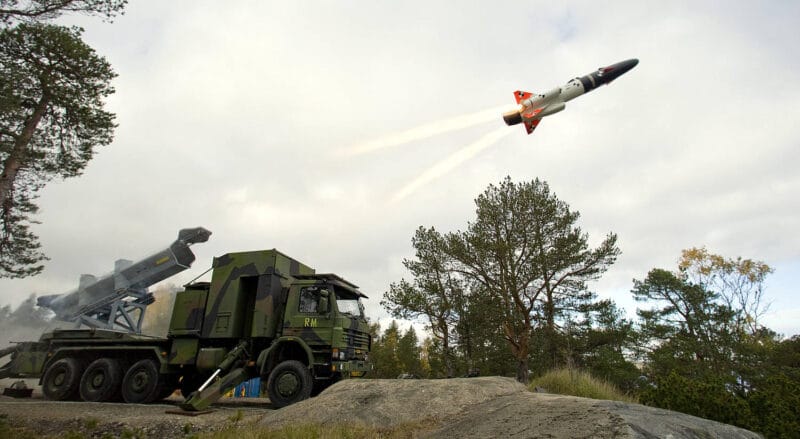

Provskott med Robot 15 Mk3 8e oktober 2008 Foto: Saab

Robot 15KA utgör den rörliga, landbaserade komponenten av det svenska sjöförsvaret. Systemet utvecklades för att ge Kustartilleriet en långräckviddig förmåga att bekämpa fientliga fartyg långt utanför invasionssträndernas närområde. Systemet organiserades ursprungligen i Tungt Kustrobotbatteri 90 (TKRB 90).

Enligt Försvarsbeslutet 1987 planerades totalt fyra sådana batterier, men efter ekonomiska prioriteringar och ett ökat fokus på ubåtar av Västergötland-klass reducerades ambitionen till ett enda batteri. Förbandet utbildades för första gången 1995 vid Karlskrona kustartilleriregemente (KA 2). Det var en kraftfull enhet bestående av ca 230 man och 50 fordon, unikt konstruerat för att kunna delas i två helt oberoende halvor som kunde verka växelvis [5][7].

Batteriet förfogade över totalt sex robotbilar av typen Scania P113 (8×6), där varje bil bar fyra robotar, vilket möjliggjorde en samlad salva på 24 robotar. För måldata användes spaningsradarn PS-902 (en modifierad Ericsson Giraffe optimerad för sjömål), inom förbandet skämtsamt kallad ”KAraffen”. Trots sin slagkraft fick TKRB 90 en av de kortaste livslängderna i modern svensk militärhistoria; fullt levererat 1995 och avvecklat redan år 2000 i samband med att Kustartilleriet lades ner [7].

Efter 16 år i malpåse, där materielen skingrats till både museer och sålts som militärt överskott till privata överskottsbolag, fattades beslutet 2016 att återinföra förmågan.

Återtagandet var ett unikt pusselarbete där eldsjälar inom Försvarsmakten återmonterade systemet med hjälp av de kvarvarande robotbilarna och komponenter från avlagda robotbåtar och korvetter [8].

Idag lyder systemet under sjöstridsflottiljerna och är mer nätverksbaserat än det ursprungliga konceptet. Istället för att förlita sig på egen radar (PS-902) tar robotbilarna emot måldata via länk från fartyg eller flyg, vilket gör att de kan förbli dolda i terrängen fram till avfyring. De robotar som används vid återtagandet var främst fartygsburna Mk 2-versioner.

I december 2024 beställde FMV en omfattande modernisering där systemet nu lyfts över på nya Volvo-plattformar och uppgraderas till Mk3-standard med över 200 km räckvidd. Denna modernisering inkluderar även integration med moderna ledningssystem, vilket gör att batteriet kan verka helt dolt och ta emot måldata via länk från andra sensorer [6].

Internationella jämförelser och export

RBS15-familjen har en bred internationell spridning, men konfigurationerna varierar stort mellan länderna.

En viktig visuell detalj för att skilja versionerna åt är avfyrningstuberna: Mk 1 och Mk 2 använder fyrkantiga tuber, medan Mk 3 använder åttakantiga (oktagonala) tuber.

• Sverige: Använder idag Mk 2 (fartygsversionen) i det återaktiverade kustrobotbatteriet. Den nya generationens robot benämns formellt Mk 4 (där Gungnir är Saabs exportnamn för hela systemet).
• Kroatien: Har uppgraderat sina äldre robotar till Mk 2-standard. Precis som i Sverige används dessa numera både på fartyg och i tre rörliga kustrobotbatterier.
• Tyskland: Använder Mk 3 på sina korvetter av Braunschweig-klass (K 130). De större fregatterna av klass F 125 bär däremot Harpoon (som planeras ersättas av norska NSM).
• Finland: Har länge använt RBS 15SFIII (Mk 2/3 hybrid), men ersätter nu dessa på Hamina-klassen med israeliska Gabriel V. För att få plats med de nya robotarna har man tvingats bygga om och höja robotluckorna på fartygen.
• Thailand: Opererar uteslutande den flygburna versionen (utan startraketer) på sina JAS 39 Gripen C/D.
• Algeriet: Har bestyckat sina två Meko A-200 fregatter med väldigt tung beväpning: 16 stycken RBS15 Mk 3 per fartyg.
  [5]

Framtid och RBS15 Mk4 Gungnir

I mars 2017 beställde Sverige nästa generations system RBS 15 Mk4, internationellt marknadsförd av Saab som RBS 15 Gungnir, Odens spjut som aldrig missade. Detta kontrakt var värt 3 miljarder kronor och omfattade leveranser mellan 2017 och 2026 [5].

Mk4 är optimerad för att möta framtidens hot med en räckvidd på över 300 km och en målsökare som kan hantera de mest avancerade störningsmiljöerna [1].

Systemet var planerat att tas i bruk från mitten av 2020-talet på Visby-korvetterna och JAS 39 Gripen E.

Utvecklingen sker i samarbete mellan Saab och tyska Diehl Defence, vilket säkrar en bred bas för framtida underhåll och modifieringar. Det långsiktiga målet är att systemet ska ha en livslängd på minst 30 år, vilket innebär att Robotsystem 15 kommer att vara en central del av det svenska försvaret fram till 2050-talet [1].
