Hjälm 18A

3M Combat II Ballistic Helmet L110

Home Personlig utrustningHjälm 18A
Fakta Hjälm 18A - 3M Combat II Ballistic Helmet L110

Vikt: S 1.33 kg, M 1.39 kg, L 1.50 kg, XL 1.76 kg (avser skal inkl. inredning och remställ, exkl. yttre fästen)
Material: Polyetenfibrer. Polyeten med ultrahög molekylvikt, Ultra-high-molecular-weight polyethylene (UHMWPE) och avancerade kulavstötande fibermaterial [1].
Skyddsnivå: NIJ IIIA, TV50 >1000 m/s (1,1 gram splitter), 7.62 x 51 mm FMJ (147 gr. NATO M80 ball round) V50: >731m/2, V0 640 m/s
Antal: 2 000 st
I tjänst: 2018 –
Fästen: Wilcox VAS hjälmfäste, Gentex Ops-Core ARC (Accessory Rail Connector) fästskenor, .
Tillbehör: Hjälmdok M90 Öken
Tillverkare: Ceradyne som ägs av 3M
Pris: ca $1300, ca 11 550 kr (2018)

Hjälm 18A eller 3M Combat II Ballistic Helmet L110 som är det kommersiella namnet, är en hjälm med mycket hög skyddsförmåga mot splitter, slag och även finkalibrig eld.
Den klarar till och med finkalibrig eld upp till 7.62 x 51 mm FMJ (147 gr. NATO M80 ball round) i över 731 m/s.[1]

Hjälmen har på mycket kort tid, från beställning till leverans på 6 månader,  anskaffats i endast 2000 exemplar och är främst avsedd för styrkan i MALI. Ett särskilt hjälmdok i M90 Öken-kamouflage som passar hjälmen och som ger åtkomst till fästpunkterna har också framställts. [2]

Utseendemässigt är L110 snarlik den amerikanska Enhanced Combat Helmet (ECH) som producerats av samma tillverkare Ceradyne åt amerikanska förband. ECH är utseendemässigt en tjockare variant av den äldre Advanced Combat Helmet (ACH), men tillverkas med nya metoder och annat material. Hjälmen är utformad för att kunna användas med 3M Peltor Comtacs aktiva hörselskyddskåpor, samma som används i Försvarsmakten, och att ge bra rörlighet när den används med kroppsskydd med hög nackkrage.

Trots den ökade skyddsförmågan har inte vikten ökat nämnvärt, utan den väger som en vanlig kevlarhjälm. Hjälm 18A väger 1,39 kg (Medium) vilket är lite mindre än Hjälm 90 som väger 1,4 kg (Medium).

Hjälmen är inte tänkt att ersätta Hjälm 90 på bred front då kostnaden per hjälm anses för hög.

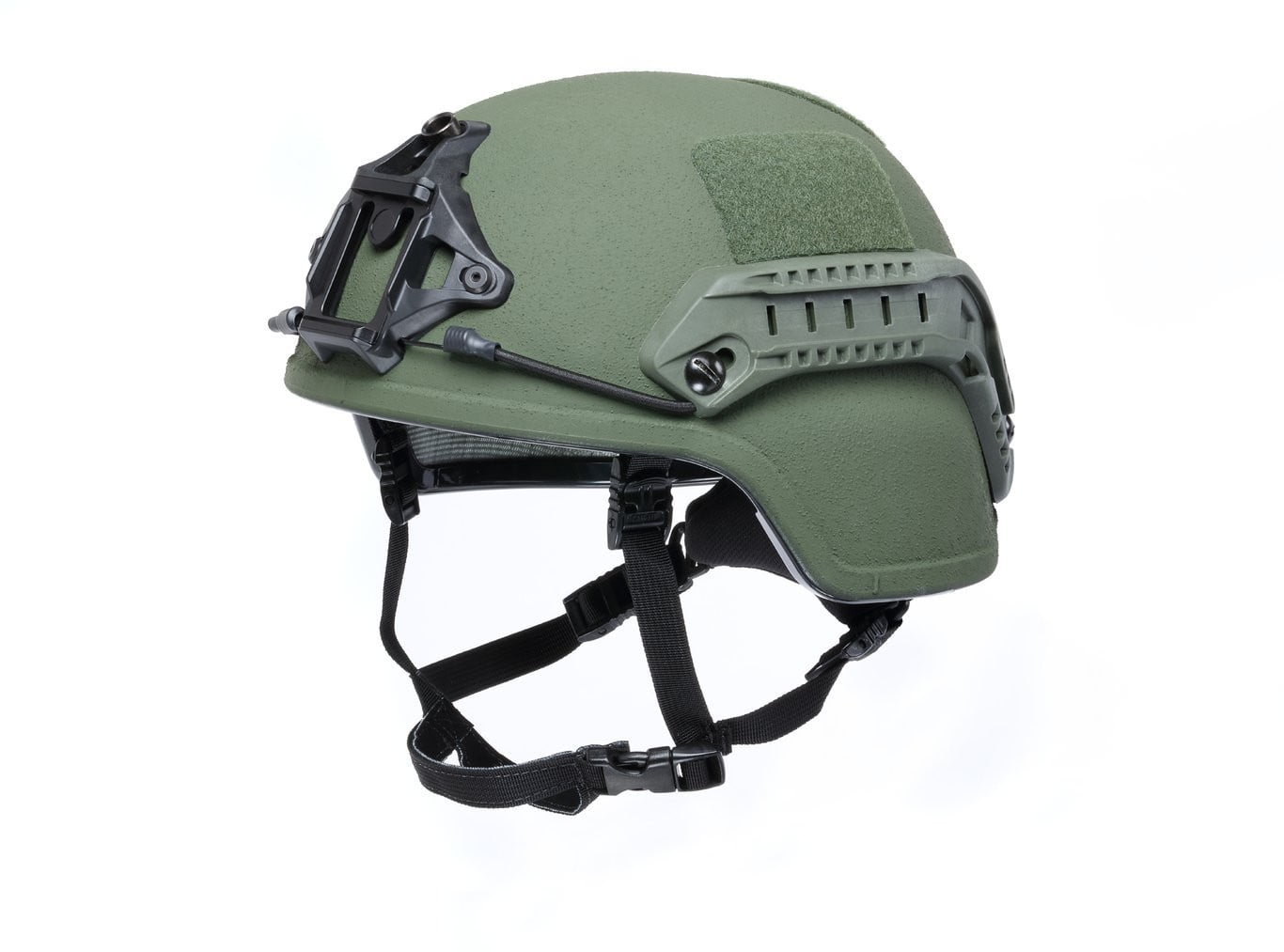

3M Combat II Ballistic Helmet L110 Foto: ©3M

3M Combat II Ballistic Helmet L110 Foto: ©3M

Fästen

Hjälm 18A har vid leverans ett hjälmfäste Wilcox VAS för bildförstärkare i framkant och Gentex Ops-Core ARC (Accessory Rail Connector) fästskenor på sidorna. På fästskenorna kan en mängd utrustning fästas såsom lampor, hörselskyddskåpor, mm.
Den internationella marknaden för tillbehör som passar dessa skenor är enorm.

Material

Hjälmens ytterhölje är av Polyetenfibrer. Polyeten med ultrahög molekylvikt, Ultra-high-molecular-weight polyethylene (UHMWPE) och avancerade kulavstötande fibermaterial [1].

Polyetenfibrer / UHMWPE är ett material med extremt hög draghållfasthet, hög styvhet, låg vikt, låg friktion, inte känsligt för fukt, hög UV och kemikalieresistens.
De negativa egenskaperna är låg smältpunkt på ca 130 ºC och känslighet för krypning/spänningsrelaxation.

DSM Dyneema och Honeywell Spectra är de två ledande producenterna.

Källor

[1] 3M™ Combat II Ballistic Helmet L110
Översikt över 3M hjälmar

[2] FMV – Ny insatshjälm (2018-06-21)

Wikipedia – Enchanded Combat Helmet

Spec Ops Magazine – Combat II Ballistic Helmet L110 From 3M Modernizes Head Protection for Today’s Threats
